4 プログラム例(加算演算)

それでは，命令の種類と，それがどのようにメモリーに格納される調べる．そ のためには，実際のプログラムで，それを見るのが良いであろう．次のような CASL IIのプログラムを考ることにする．これで，CASL IIの3種類の命令の違 いを理解する．

• 加算をするプログラムである．内容は，
  • 加算をする3と5をメモリーに格納しておきます．
  • それを引き出して，加算を行います．
  • 加算の結果を，メモリーに戻します．
  • そして，最後に"END"と出力装置に表示します．
  である．

これを実現するCASL IIのプログラムは，図 3のようになる．合わせて，フロー チャートも示しているので，内容を理解すること．

実行文ではないため，フローチャートには書かなかったが，命令コードの DCとDSには，

	A DC 3		アドレスAに数値の3を格納
	D DC 'END'		アドレスDに文字'E'を格納
			続いて，アドレスD+1に文字'N'を格納
			最後に，アドレスD+2に文字'D'を格納
	C DS 1		アドレスCを先頭に，1ワード分のメモリー領域を確保

の役割がある．これは，アセンブラーがメモリーの中身を決めたり，確保 するために必要である．

それでは，このCASL IIがアセンブラーでどのように機械語に変換されるか見 る．シミュレーターWCASL-II⁴で変換すると，図4のよう なマシン語になる．以下のことが重要である．

• アセンブラ命令は，マシン語に変換されていない．ただし，DCはデータに変 換され，DSはメモリーが予約され適当な値が格納される．
• 機械語命令は，1対1の対応でマシン語に変換される．対応については，前回のハ ンドアセンブルで，学習した通りである．
• マクロ命令は，複数のマシン語に変換される．変換されるマシン語は，OSやアセ ンブラーに依存する．したがって，マクロ命令のマシン語への変換については， ここでの学習の範囲外である．この変換を考えるためには，OSとアセンブラーの 設計が必要である．

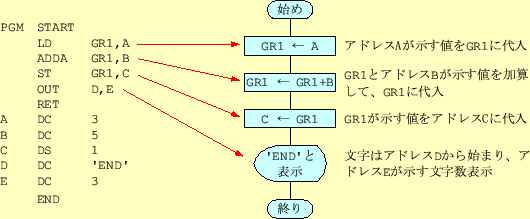

図 3: アセンブラ命令，機械語命令，マクロ命令があるプログラム例と フローチャート

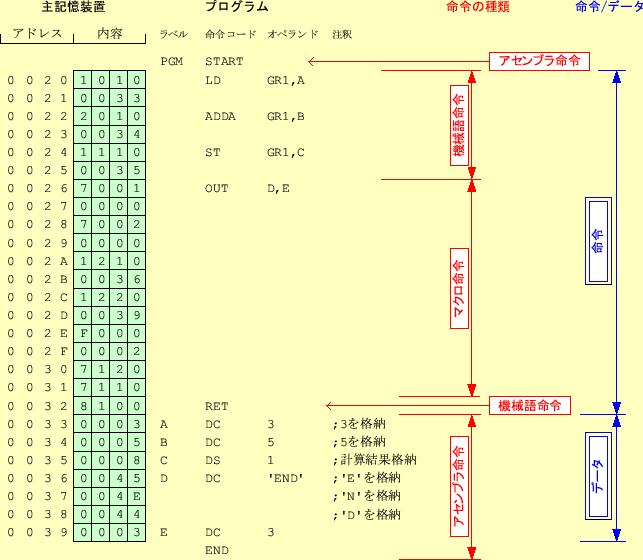

図 4: メモリーの内容と命令の種類
