単位
表 1
| 単位系 | メートル (m, kg, N, °C, s, V, A) |
|---|
| 角度 | 度 |
|---|
| 回転速度 | rad/s |
|---|
表 2

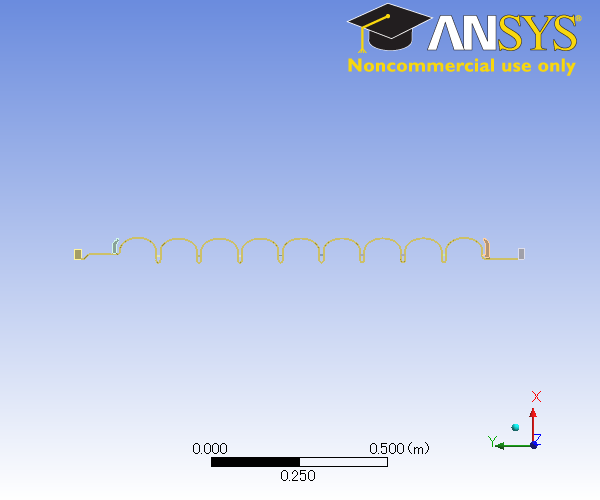

モデル > ジオメトリ
| オブジェクト名 | ジオメトリ |
|---|
| 状態 | すべて定義済み |
|---|
| 定義 |
|---|
| ソース | D:\KEK\axial_symmetory\model_2D.agdb |
|---|
| タイプ | DesignModeler |
|---|
| 長さの単位 | ミリメートル |
|---|
| 要素コントロール | プログラムによるコントロール |
|---|
| 2D 挙動 | 軸対称 |
|---|
| 表示スタイル | パーツ色 |
|---|
| バウンディングボックス |
|---|
| X 方向長さ | 7.3395e-002 m |
|---|
| Y 方向長さ | 1.272 m |
|---|
| プロパティ |
|---|
| 体積 | 0. m |
|---|
| 質量 | 0. kg |
|---|
| 表面積(概算) | 7.9979e-003 m |
|---|
| 情報 |
|---|
| ボディ | 13 |
|---|
| アクティブなボディ | 13 |
|---|
| 節点 | 29171 |
|---|
| 要素 | 8754 |
|---|
| 設定 |
|---|
| ソリッドボディのインポート | Yes |
|---|
| サーフェスボディのインポート | Yes |
|---|
| ラインボディのインポート | Yes |
|---|
| パラメータ処理 | Yes |
|---|
| パーソナルパラメータキー | DS |
|---|
| CAD 属性転送 | No |
|---|
| 名前選択処理 | No |
|---|
| 材料物性の転送 | No |
|---|
| CAD との連携 | Yes |
|---|
| 座標系をインポート | No |
|---|
| CAD ファイルの保存 | No |
|---|
| インスタンスを使用してインポート | Yes |
|---|
| スマートアップデートの実行 | No |
|---|
| 一時ファイルからファイルのアタッチ | No |
|---|
| 解析タイプ | 2D |
|---|
| 混在ジオメトリのインポート | なし |
|---|
| 囲い込みと対称の処理 | Yes |
|---|
表 3
モデル > ジオメトリ > パーツ
| オブジェクト名 | Part 1 | Surface Body | Surface Body | Surface Body | Surface Body |
|---|
| 状態 | メッシュ分割済み |
|---|
| グラフィックプロパティ |
|---|
| 表示 | Yes |
|---|
| 透明度 | 1 |
|---|
| Color | 6799565 | 11905192 | 8565168 | 14606046 | 15454648 |
|---|
| 定義 |
|---|
| 抑制 | No |
|---|
| 材料 | Niobium |
|---|
| 非線形材料効果 | No |
|---|
| バウンディングボックス |
|---|
| X 方向長さ | 7.3395e-002 m | 3.e-003 m |
|---|
| Y 方向長さ | 1.237 m | 9.6e-003 m |
|---|
| プロパティ |
|---|
| 体積 | N/A |
|---|
| 質量 | N/A |
|---|
| 表面積(概算) | 5.6154e-003 m | 2.88e-005 m |
|---|
| 情報 |
|---|
| 節点 | 2585 | 2212 | 2188 | 2164 | 2204 |
|---|
| 要素 | 554 | 683 | 675 | 667 | 681 |
|---|
表 4
モデル > ジオメトリ > パーツ
| オブジェクト名 | Surface Body | Part 5 | Surface Body | Part 2 | Part 3 |
|---|
| 状態 | メッシュ分割済み |
|---|
| グラフィックプロパティ |
|---|
| 表示 | Yes |
|---|
| 透明度 | 1 |
|---|
| Color | 12118981 | 10605055 | 15398865 | 10220799 | 15458014 |
|---|
| 定義 |
|---|
| 抑制 | No |
|---|
| 材料 | Niobium | SUS316L |
|---|
| 非線形材料効果 | No |
|---|
| バウンディングボックス |
|---|
| X 方向長さ | 3.e-003 m | 5.52e-002 m | 4.12e-002 m | 3.e-002 m |
|---|
| Y 方向長さ | 9.6e-003 m | 1.98e-002 m | 1.8e-002 m | 1.75e-002 m |
|---|
| プロパティ |
|---|
| 体積 | N/A |
|---|
| 質量 | N/A |
|---|
| 表面積(概算) | 2.88e-005 m | 6.4859e-004 m | 4.535e-004 m | 5.25e-004 m |
|---|
| 情報 |
|---|
| 節点 | 2185 | 1686 | 1777 | 2720 | 2798 |
|---|
| 要素 | 674 | 503 | 538 | 849 | 875 |
|---|
表 5
モデル > ジオメトリ > パーツ
| オブジェクト名 | Part 4 | Surface Body | Surface Body |
|---|
| 状態 | メッシュ分割済み |
|---|
| グラフィックプロパティ |
|---|
| 表示 | Yes |
|---|
| 透明度 | 1 |
|---|
| Color | 11986404 | 11184810 | 11901826 |
|---|
| 定義 |
|---|
| 抑制 | No |
|---|
| 材料 | Niobium |
|---|
| 非線形材料効果 | No |
|---|
| バウンディングボックス |
|---|
| X 方向長さ | 3.e-003 m |
|---|
| Y 方向長さ | 9.6012e-003 m | 9.6e-003 m |
|---|
| プロパティ |
|---|
| 体積 | N/A |
|---|
| 質量 | N/A |
|---|
| 表面積(概算) | 2.8804e-005 m | 2.88e-005 m |
|---|
| 情報 |
|---|
| 節点 | 2189 | 2209 | 2254 |
|---|
| 要素 | 676 | 682 | 697 |
|---|
表 6
モデル > 接続
| オブジェクト名 | 接続 |
|---|
| 状態 | すべて定義済み |
|---|
| 自動検出 |
|---|
| アタッチ時の自動接触検出 | Yes |
|---|
| トレランスタイプ | スライダ |
|---|
| トレランススライダ | -31. |
|---|
| トレランス値 | 5.4662e-003 m |
|---|
| 辺/辺 | Yes |
|---|
| 同一ボディのグループ化 | Yes |
|---|
| 透明度 |
|---|
| 利用 | Yes |
|---|
表 7
モデル > 接続 > 接触領域
| オブジェクト名 | 接触領域 | 接触領域 2 | 接触領域 3 | 接触領域 4 | 接触領域 5 |
|---|
| 状態 | すべて定義済み |
|---|
| スコープ |
|---|
| スコープ方法 | ジオメトリ選択 |
|---|
| コンタクト | 4 辺 |
|---|
| ターゲット | 2 辺 |
|---|
| コンタクトボディ | Part 1 |
|---|
| ターゲットボディ | Surface Body |
|---|
| 定義 |
|---|
| タイプ | ボンド |
|---|
| スコープモード | 自動 |
|---|
| 挙動 | Symmetric |
|---|
| 抑制 | No |
|---|
| アドバンスト |
|---|
| 定式化 | ペナルティ法 |
|---|
| 垂直剛性 | プログラムによるコントロール |
|---|
| 接触剛性の更新 | しない |
|---|
| 熱伝導 | プログラムによるコントロール |
|---|
| ピンボール領域 | プログラムによるコントロール |
|---|
表 8
モデル > 接続 > 接触領域
| オブジェクト名 | 接触領域 6 | 接触領域 7 | 接触領域 8 | 接触領域 9 | 接触領域 10 |
|---|
| 状態 | すべて定義済み |
|---|
| スコープ |
|---|
| スコープ方法 | ジオメトリ選択 |
|---|
| コンタクト | 5 辺 | 2 辺 | 1 辺 | 4 辺 |
|---|
| ターゲット | 2 辺 | 1 辺 | 2 辺 |
|---|
| コンタクトボディ | Part 1 |
|---|
| ターゲットボディ | Part 5 | Surface Body | Part 2 | Part 3 | Part 4 |
|---|
| 定義 |
|---|
| タイプ | ボンド |
|---|
| スコープモード | 自動 |
|---|
| 挙動 | Symmetric |
|---|
| 抑制 | No |
|---|
| アドバンスト |
|---|
| 定式化 | ペナルティ法 |
|---|
| 垂直剛性 | プログラムによるコントロール |
|---|
| 接触剛性の更新 | しない |
|---|
| 熱伝導 | プログラムによるコントロール |
|---|
| ピンボール領域 | プログラムによるコントロール |
|---|
表 9
モデル > 接続 > 接触領域
| オブジェクト名 | 接触領域 11 | 接触領域 12 |
|---|
| 状態 | すべて定義済み |
|---|
| スコープ |
|---|
| スコープ方法 | ジオメトリ選択 |
|---|
| コンタクト | 4 辺 |
|---|
| ターゲット | 2 辺 |
|---|
| コンタクトボディ | Part 1 |
|---|
| ターゲットボディ | Surface Body |
|---|
| 定義 |
|---|
| タイプ | ボンド |
|---|
| スコープモード | 自動 |
|---|
| 挙動 | Symmetric |
|---|
| 抑制 | No |
|---|
| アドバンスト |
|---|
| 定式化 | ペナルティ法 |
|---|
| 垂直剛性 | プログラムによるコントロール |
|---|
| 接触剛性の更新 | しない |
|---|
| 熱伝導 | プログラムによるコントロール |
|---|
| ピンボール領域 | プログラムによるコントロール |
|---|
表 10
モデル > メッシュ
| オブジェクト名 | メッシュ |
|---|
| 状態 | 解析済み |
|---|
| デフォルト |
|---|
| 物理環境設定 | メカニカル |
|---|
| 妥当性 | 0 |
|---|
| アドバンスト |
|---|
| 妥当性設定 | 中間 |
|---|
| 要素サイズ | デフォルト |
|---|
| 形状チェック | メカニカル (標準) |
|---|
| 初期サイズシード | アクティブなアセンブリ |
|---|
| スムーズ | 低次 |
|---|
| 移行 | 速い |
|---|
| 情報 |
|---|
| 節点 | 29171 |
|---|
| 要素 | 8754 |
|---|
表 11
モデル > 解析
| オブジェクト名 | モーダル |
|---|
| 状態 | すべて定義済み |
|---|
| 定義 |
|---|
| 物理現象タイプ | 構造 |
|---|
| 解析タイプ | モーダル |
|---|
| オプション |
|---|
| 参照温度 | 22. °C |
|---|
表 12
モデル > モーダル > 初期条件
| オブジェクト名 | 初期条件 |
|---|
| 状態 | すべて定義済み |
|---|
| 定義 |
|---|
| 初期条件環境 | なし |
|---|
表 13
モデル > モーダル > 解析設定
| オブジェクト名 | 解析設定 |
|---|
| 状態 | すべて定義済み |
|---|
| オプション |
|---|
| モード抽出数 | 80 |
|---|
| 周波数領域を設定 | No |
|---|
| ソルバーコントロール |
|---|
| ソルバーのタイプ | プログラムによるコントロール |
|---|
| 出力コントロール |
|---|
| 応力の計算 | No |
|---|
| ひずみの計算 | No |
|---|
| 解析データ管理 |
|---|
| 解析ファイルディレクトリ | C:\DOCUME~1\yamamoto\LOCALS~1\Temp\プロジェクト Simulation ファイル\モーダル (2)\ |
|---|
| 後続の解析 | なし |
|---|
| ANSYS db の保存 | No |
|---|
| 不要なファイルの削除 | Yes |
|---|
表 14
モデル > モーダル > 荷重
| オブジェクト名 | 固定 | 固定 2 |
|---|
| 状態 | すべて定義済み |
|---|
| スコープ |
|---|
| スコープ方法 | ジオメトリ選択 |
|---|
| ジオメトリ | 1 辺 |
|---|
| 定義 |
|---|
| タイプ | 固定 |
|---|
| 抑制 | No |
|---|
表 15
モデル > モーダル > 解析
| オブジェクト名 | 結果 |
|---|
| 状態 | 解析済み |
|---|
| アダプティブメッシュ細分化 |
|---|
| 最大ループ数 | 2. |
|---|
| リファインメント深さ | 3. |
|---|

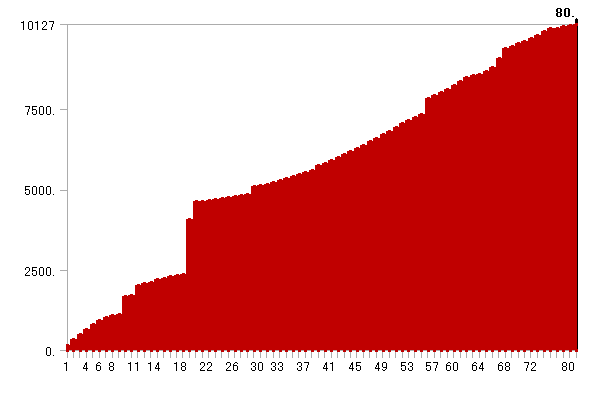

以下の棒グラフは、計算された各モードにおける周波数を示しています。
図 1
モデル > モーダル > 結果
表 16
モデル > モーダル > 結果
| モード | 周波数 [Hz] |
|---|
| 1. | 168.41 |
| 2. | 334.65 |
| 3. | 497.02 |
| 4. | 652.32 |
| 5. | 795.42 |
| 6. | 925.3 |
| 7. | 1026.5 |
| 8. | 1096.6 |
| 9. | 1129.4 |
| 10. | 1678.3 |
| 11. | 1713.3 |
| 12. | 2021. |
| 13. | 2073.8 |
| 14. | 2122.9 |
| 15. | 2193.9 |
| 16. | 2248.2 |
| 17. | 2301. |
| 18. | 2344.3 |
| 19. | 2362.9 |
| 20. | 4055.3 |
| 21. | 4622.4 |
| 22. | 4642.4 |
| 23. | 4658.9 |
| 24. | 4686.8 |
| 25. | 4715.6 |
| 26. | 4753.4 |
| 27. | 4791.5 |
| 28. | 4824.6 |
| 29. | 4848.8 |
| 30. | 5106.4 |
| 31. | 5130.1 |
| 32. | 5171.6 |
| 33. | 5217.7 |
| 34. | 5278.5 |
| 35. | 5341.5 |
| 36. | 5408.5 |
| 37. | 5477.8 |
| 38. | 5541.5 |
| 39. | 5587.4 |
| 40. | 5746.4 |
| 41. | 5819.7 |
| 42. | 5899.7 |
| 43. | 5985.3 |
| 44. | 6076.4 |
| 45. | 6169.3 |
| 46. | 6267.9 |
| 47. | 6367.5 |
| 48. | 6490.9 |
| 49. | 6587.9 |
| 50. | 6698.2 |
| 51. | 6811.4 |
| 52. | 6925.5 |
| 53. | 7039.3 |
| 54. | 7151.1 |
| 55. | 7252.9 |
| 56. | 7331.8 |
| 57. | 7838.7 |
| 58. | 7908.3 |
| 59. | 8007. |
| 60. | 8119.8 |
| 61. | 8240.3 |
| 62. | 8358. |
| 63. | 8478.8 |
| 64. | 8533.6 |
| 65. | 8583. |
| 66. | 8669.2 |
| 67. | 8790.1 |
| 68. | 9066.1 |
| 69. | 9391.6 |
| 70. | 9448. |
| 71. | 9523. |
| 72. | 9603.4 |
| 73. | 9697.5 |
| 74. | 9798.8 |
| 75. | 9903.2 |
| 76. | 9997.9 |
| 77. | 10013 |
| 78. | 10054 |
| 79. | 10110 |
| 80. | 10127 |
表 17
モデル > モーダル > 結果 > 結果情報
| オブジェクト名 | 結果情報 |
|---|
| 状態 | 解析済み |
|---|
| 結果情報 |
|---|
| 結果出力 | ソルバー出力 |
|---|
| ニュートンラプソン残差 | 0 |
|---|
| 計算間隔の更新 | 2.5 s |
|---|
| 表示点 | すべて |
|---|
表 18
モデル > モーダル > 結果 > 結果
| オブジェクト名 | 全変形量 |
|---|
| 状態 | 解析済み |
|---|
| スコープ |
|---|
| ジオメトリ | すべてのボディ |
|---|
| 定義 |
|---|
| タイプ | 全変形量 |
|---|
| モード | 80 |
|---|
| 結果 |
|---|
| 周波数 | 10127 Hz |
|---|
| 最小値 | 0. m |
|---|
| 最大値 | 0.88963 m |
|---|
| 最小値があるパーツ | Part 5 |
|---|
| 最大値があるパーツ | Part 1 |
|---|
