プロジェクト

初回保存日時	2007年8月30日
最終保存日時	2007年8月30日
製品バージョン	11.0 リリース

目次

モデル
材料データ

単位

表 1

単位系	メートル (m, kg, N, °C, s, V, A)
角度	度
回転速度	rad/s

モデル

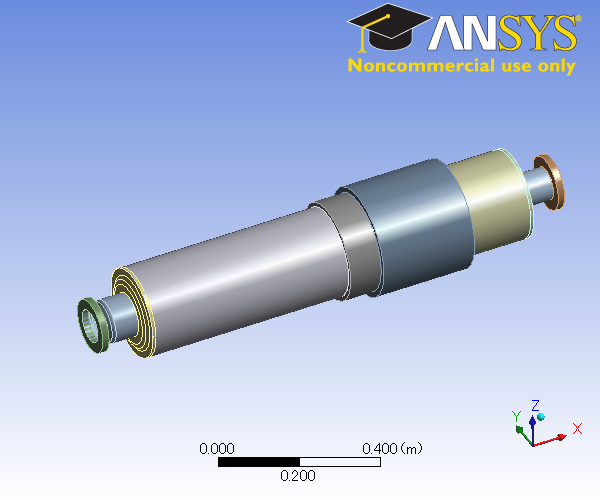

ジオメトリ

表 2
モデル > ジオメトリ

定義
オブジェクト名	ジオメトリ
状態	すべて定義済み
ソース	名前なし.agdb
タイプ	DesignModeler
長さの単位	ミリメートル
要素コントロール	プログラムによるコントロール
表示スタイル	パーツ色
バウンディングボックス
X 方向長さ	1.272 m
Y 方向長さ	0.2858 m
Z 方向長さ	0.2858 m
プロパティ
体積	1.1537e-002 m
質量	91.812 kg
情報
ボディ	17
アクティブなボディ	17
節点	23197
要素	11900
設定
ソリッドボディのインポート	Yes
サーフェスボディのインポート	Yes
ラインボディのインポート	Yes
パラメータ処理	Yes
パーソナルパラメータキー	DS
CAD 属性転送	No
名前選択処理	No
材料物性の転送	No
CAD との連携	Yes
座標系をインポート	No
CAD ファイルの保存	No
インスタンスを使用してインポート	Yes
スマートアップデートの実行	No
一時ファイルからファイルのアタッチ	No
解析タイプ	3D
混在ジオメトリのインポート	なし
囲い込みと対称の処理	Yes

表 3
モデル > ジオメトリ > パーツ

グラフィックプロパティ
オブジェクト名	Cavity	ring7	ring8	vessel_flange_right	vessel_flange_left
状態	メッシュ分割済み
表示	Yes
透明度	1
Color	15454648	12118981	10605055	15398865	10220799
定義
抑制	No
材料	Niobium	Titanium		SUS316L
非線形材料効果	Yes
厚さ	2.8e-003 m
厚さモード	自動
剛性挙動		弾性体
バウンディングボックス
X 方向長さ	1.272 m	9.6e-003 m		1.98e-002 m	1.8e-002 m
Y 方向長さ	0.20679 m	0.106 m		0.233 m
Z 方向長さ	0.20679 m	0.106 m		0.233 m
プロパティ
体積	2.6866e-003 m	9.3192e-006 m		3.9362e-004 m	3.3246e-004 m
質量	23.024 kg	4.1936e-002 kg		3.0703 kg	2.5932 kg
表面積(概算)	0.9595 m
重心 X		0.36032 m	0.4757 m	0.5968 m	-0.45272 m
重心 Y		2.e-002 m		2.0007e-002 m	2.0006e-002 m
重心 Z		4.4053e-007 m		1.388e-006 m	1.6912e-006 m
慣性モーメント Ip1		1.1036e-004 kgm		2.1505e-002 kgm	2.0329e-002 kgm
慣性モーメント Ip2		5.5498e-005 kgm		1.082e-002 kgm	1.022e-002 kgm
慣性モーメント Ip3		5.5505e-005 kgm	5.5504e-005 kgm	1.0823e-002 kgm	1.0223e-002 kgm
情報
節点	6603	842		2785	1470
要素	6630	92		1292	651

表 4
モデル > ジオメトリ > パーツ

グラフィックプロパティ
オブジェクト名	thin_vessel_left	thin_vessel_right	slide_left	slide_right	vac_flange_left
状態	メッシュ分割済み
表示	Yes
透明度	1
Color	15458014	11986404	11184810	11901826	8566159
定義
抑制	No
材料	SUS316L
非線形材料効果	Yes
厚さ	3.e-003 m
厚さモード	自動
剛性挙動			弾性体
バウンディングボックス
X 方向長さ	0.5385 m	0.176 m	0.15 m	0.25 m	1.75e-002 m
Y 方向長さ	0.233 m		0.2558 m	0.2858 m	0.14 m
Z 方向長さ	0.233 m		0.2558 m	0.2858 m	0.14 m
プロパティ
体積	1.1825e-003 m	3.8649e-004 m	1.4766e-003 m	4.6669e-003 m	1.6868e-004 m
質量	9.2237 kg	3.0146 kg	11.517 kg	36.402 kg	1.3157 kg
表面積(概算)	0.39418 m	0.12883 m
重心 X			0.16113 m	0.31091 m	-0.55906 m
重心 Y			2.0043e-002 m	2.0053e-002 m	1.9992e-002 m
重心 Z			2.0741e-005 m	-2.3118e-005 m	-2.5858e-006 m
慣性モーメント Ip1			0.16746 kgm	0.61413 kgm	4.3789e-003 kgm
慣性モーメント Ip2			0.10514 kgm	0.47587 kgm	2.2224e-003 kgm
慣性モーメント Ip3			0.10523 kgm	0.47624 kgm	2.2234e-003 kgm
情報
節点	1036	370	1806	2068	157
要素	999	333	252	973	16

表 5
モデル > ジオメトリ > パーツ

グラフィックプロパティ
オブジェクト名	vac_flange_right	ring1	ring6	ring5	ring2
状態	メッシュ分割済み
表示	Yes
透明度	1
Color	7183825	11911836	6799565	11905192	8565168
定義
抑制	No
材料	SUS316L	Titanium
剛性挙動	弾性体
非線形材料効果	Yes
バウンディングボックス
X 方向長さ	1.75e-002 m	9.6012e-003 m	9.6e-003 m
Y 方向長さ	0.14 m	0.106 m
Z 方向長さ	0.14 m	0.106 m
プロパティ
体積	1.6868e-004 m	9.3204e-006 m	9.3192e-006 m
質量	1.3157 kg	4.1942e-002 kg	4.1936e-002 kg
重心 X	0.69544 m	-0.33199 m	0.24494 m	0.12955 m	-0.2166 m
重心 Y	2.0007e-002 m	2.e-002 m
重心 Z	1.1895e-005 m	4.4053e-007 m
慣性モーメント Ip1	4.379e-003 kgm	1.1037e-004 kgm	1.1036e-004 kgm
慣性モーメント Ip2	2.2236e-003 kgm	5.5505e-005 kgm	5.5498e-005 kgm
慣性モーメント Ip3	2.2223e-003 kgm	5.5512e-005 kgm	5.5505e-005 kgm
情報
節点	166	842
要素	18	92

表 6
モデル > ジオメトリ > パーツ

グラフィックプロパティ
オブジェクト名	ring3	ring4
状態	メッシュ分割済み
表示	Yes
透明度	1
Color	14606046	15454648
定義
抑制	No
材料	Titanium
剛性挙動	弾性体
非線形材料効果	Yes
バウンディングボックス
X 方向長さ	9.6e-003 m
Y 方向長さ	0.106 m
Z 方向長さ	0.106 m
プロパティ
体積	9.3192e-006 m
質量	4.1936e-002 kg
重心 X	-0.10122 m	1.4167e-002 m
重心 Y	2.e-002 m
重心 Z	4.4053e-007 m
慣性モーメント Ip1	1.1036e-004 kgm
慣性モーメント Ip2	5.5498e-005 kgm
慣性モーメント Ip3	5.5505e-005 kgm
情報
節点	842
要素	92

接続

表 7
モデル > 接続

自動検出
オブジェクト名	接続
状態	すべて定義済み
アタッチ時の自動接触検出	Yes
トレランスタイプ	スライダ
トレランススライダ	-31.
トレランス値	5.726e-003 m
面/面	Yes
面/辺	ソリッド辺のみ
辺/辺	Yes
優先順位	優先順位なし
同一ボディのグループ化	Yes
回転ジョイント	Yes
固定ジョイント	Yes
透明度
利用	Yes

表 8
モデル > 接続 > 接触領域

スコープ
オブジェクト名	接触領域	接触領域 2	接触領域 3	接触領域 4	接触領域 5
状態	すべて定義済み
スコープ方法	ジオメトリ選択
コンタクト	2 面		3 面	1 面
ターゲット	2 面			1 面
コンタクトボディ	Cavity
ターゲットボディ	ring7	ring8	vessel_flange_right	vessel_flange_left	vac_flange_left
定義
タイプ	ボンド
スコープモード	自動
挙動	Symmetric
抑制	No
アドバンスト
定式化	ペナルティ法
垂直剛性	プログラムによるコントロール
接触剛性の更新	しない
熱伝導	プログラムによるコントロール
ピンボール領域	プログラムによるコントロール

表 9
モデル > 接続 > 接触領域

スコープ
オブジェクト名	接触領域 6	接触領域 7	接触領域 8	接触領域 9	接触領域 10
状態	すべて定義済み
スコープ方法	ジオメトリ選択
コンタクト	1 面	2 面
ターゲット	1 面	2 面
コンタクトボディ	Cavity
ターゲットボディ	vac_flange_right	ring1	ring6	ring5	ring2
定義
タイプ	ボンド
スコープモード	自動
挙動	Symmetric
抑制	No
アドバンスト
定式化	ペナルティ法
垂直剛性	プログラムによるコントロール
接触剛性の更新	しない
熱伝導	プログラムによるコントロール
ピンボール領域	プログラムによるコントロール

表 10
モデル > 接続 > 接触領域

スコープ
オブジェクト名	接触領域 11	接触領域 12	接触領域 13	接触領域 14	接触領域 15
状態	すべて定義済み
スコープ方法	ジオメトリ選択
コンタクト	2 面		1 面
ターゲット	2 面		1 面
コンタクトボディ	Cavity		vessel_flange_right	vessel_flange_left	thin_vessel_right
ターゲットボディ	ring3	ring4	thin_vessel_right	thin_vessel_left	slide_right
定義
タイプ	ボンド
スコープモード	自動
挙動	Symmetric
抑制	No
アドバンスト
定式化	ペナルティ法			MPC	ペナルティ法
垂直剛性	プログラムによるコントロール				プログラムによるコントロール
接触剛性の更新	しない				しない
熱伝導	プログラムによるコントロール				プログラムによるコントロール
ピンボール領域	プログラムによるコントロール

表 11
モデル > 接続 > 接触領域

スコープ
オブジェクト名	分離しない - slide_left To slide_right	接触領域 17	接触領域 18	接触領域 19	接触領域 20
状態	すべて定義済み
スコープ方法	ジオメトリ選択
コンタクト	1 面	4 辺		5 辺	2 辺
ターゲット	1 面	2 面		3 面	1 面
コンタクトボディ	slide_left	ring7	ring8	vessel_flange_right
ターゲットボディ	slide_right	Cavity			thin_vessel_right
定義
タイプ	分離しない	ボンド
スコープモード	自動
挙動	Symmetric
抑制	No
アドバンスト
定式化	ペナルティ法
垂直剛性	プログラムによるコントロール
接触剛性の更新	しない
熱伝導	プログラムによるコントロール
ピンボール領域	プログラムによるコントロール

表 12
モデル > 接続 > 接触領域

スコープ
オブジェクト名	接触領域 21	接触領域 22	接触領域 23	接触領域 25	接触領域 27
状態	すべて定義済み
スコープ方法	ジオメトリ選択
コンタクト	2 辺		1 辺		2 辺
ターゲット	2 面	1 面			2 面
コンタクトボディ	vessel_flange_left		slide_left	slide_right	vac_flange_left
ターゲットボディ	Cavity	thin_vessel_left		thin_vessel_right	Cavity
定義
タイプ	ボンド
スコープモード	自動
抑制	No
アドバンスト
定式化	ペナルティ法
垂直剛性	プログラムによるコントロール
接触剛性の更新	しない
熱伝導	プログラムによるコントロール
ピンボール領域	プログラムによるコントロール

表 13
モデル > 接続 > 接触領域

スコープ
オブジェクト名	接触領域 28	接触領域 29	接触領域 30	接触領域 31	接触領域 32
状態	すべて定義済み
スコープ方法	ジオメトリ選択
コンタクト	2 辺	4 辺
ターゲット	1 面	2 面
コンタクトボディ	vac_flange_right	ring1	ring6	ring5	ring2
ターゲットボディ	Cavity
定義
タイプ	ボンド
スコープモード	自動
抑制	No
アドバンスト
定式化	ペナルティ法
垂直剛性	プログラムによるコントロール
接触剛性の更新	しない
熱伝導	プログラムによるコントロール
ピンボール領域	プログラムによるコントロール

表 14
モデル > 接続 > 接触領域

スコープ
オブジェクト名	接触領域 33	接触領域 34	接触領域 35	接触領域 36	接触領域 37
状態	すべて定義済み
スコープ方法	ジオメトリ選択
コンタクト	4 辺		2 辺	1 辺	2 辺
ターゲット	2 面		4 辺	1 辺	2 辺
コンタクトボディ	ring3	ring4	Cavity
ターゲットボディ	Cavity		vessel_flange_right	vessel_flange_left	vac_flange_left
定義
タイプ	ボンド
スコープモード	自動
抑制	No
アドバンスト
定式化	ペナルティ法
垂直剛性	プログラムによるコントロール
接触剛性の更新	しない
熱伝導	プログラムによるコントロール
ピンボール領域	プログラムによるコントロール

表 15
モデル > 接続 > 接触領域

スコープ
オブジェクト名	接触領域 38	接触領域 39	接触領域 40	接触領域 41	接触領域 42
状態	すべて定義済み
スコープ方法	ジオメトリ選択
コンタクト	1 辺
ターゲット	1 辺
コンタクトボディ	Cavity	vessel_flange_right	vessel_flange_left	thin_vessel_left	thin_vessel_right
ターゲットボディ	vac_flange_right	thin_vessel_right	thin_vessel_left	slide_left	slide_right
定義
タイプ	ボンド
スコープモード	自動
抑制	No
アドバンスト
定式化	ペナルティ法
垂直剛性	プログラムによるコントロール
接触剛性の更新	しない
熱伝導	プログラムによるコントロール
ピンボール領域	プログラムによるコントロール

メッシュ

表 16
モデル > メッシュ

デフォルト
オブジェクト名	メッシュ
状態	解析済み
物理環境設定	メカニカル
妥当性	0
アドバンスト
妥当性設定	中間
要素サイズ	デフォルト
形状チェック	メカニカル (標準)
ソリッド要素中間節点	プログラムによるコントロール
直線辺要素	No
初期サイズシード	アクティブなアセンブリ
スムーズ	中間
移行	速い
情報
節点	23197
要素	11900

表 17
モデル > メッシュ > メッシュコントロール

スコープ
オブジェクト名	サイズコントロール - ボディ	サイズコントロール - ボディ 2	サイズコントロール - ボディ 3	サイズコントロール - ボディ 4	サイズコントロール - ボディ 5
状態	すべて定義済み
スコープ方法	ジオメトリ選択
ジオメトリ	2 ボディ	8 ボディ	2 ボディ
定義
抑制	No
タイプ	要素サイズ
要素サイズ	5.e-002 m	1.5e-002 m	2.e-002 m		5.e-002 m
辺の挙動	曲率/近接度を改善する

モーダル

表 18
モデル > 解析

定義
オブジェクト名	モーダル
状態	すべて定義済み
物理現象タイプ	構造
解析タイプ	モーダル
オプション
参照温度	22. °C

表 19
モデル > モーダル > 初期条件

定義
オブジェクト名	初期条件
状態	すべて定義済み
初期条件環境	なし

表 20
モデル > モーダル > 解析設定

オプション
オブジェクト名	解析設定
状態	すべて定義済み
モード抽出数	40
周波数領域を設定	Yes
下限	5. Hz
上限	1.e+008 Hz
ソルバーコントロール
ソルバーのタイプ	プログラムによるコントロール
出力コントロール
応力の計算	No
ひずみの計算	No
解析データ管理
解析ファイルディレクトリ	D:\KEK\slide01\Model Simulation ファイル\モーダル (2)\
後続の解析	なし
ANSYS db の保存	No
不要なファイルの削除	Yes

結果

表 21
モデル > モーダル > 解析

アダプティブメッシュ細分化
オブジェクト名	結果
状態	解析済み
最大ループ数	1.
リファインメント深さ	2.

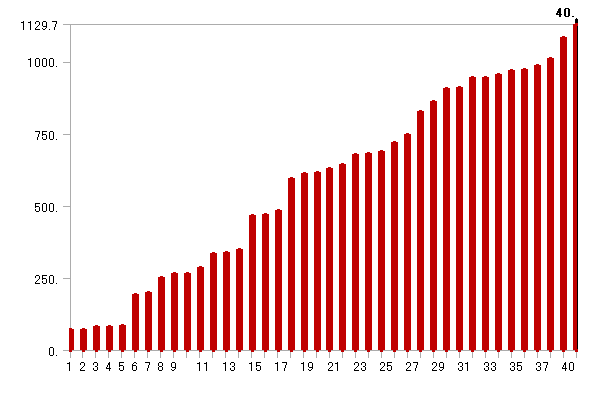

以下の棒グラフは、計算された各モードにおける周波数を示しています。

図 1
モデル > モーダル > 結果

ANSYS_report.html_Files/Figure0002.png

表 22
モデル > モーダル > 結果

モード	周波数 [Hz]
1.	72.569
2.	74.1
3.	82.884
4.	83.332
5.	85.142
6.	193.25
7.	200.05
8.	252.38
9.	265.64
10.	266.39
11.	286.01
12.	336.42
13.	338.72
14.	348.3
15.	466.66
16.	471.49
17.	483.79
18.	594.43
19.	614.61
20.	616.88
21.	631.99
22.	646.11
23.	680.39
24.	681.09
25.	690.47
26.	720.31
27.	749.93
28.	827.25
29.	862.68
30.	906.74
31.	912.65
32.	947.33
33.	947.35
34.	956.54
35.	969.36
36.	972.59
37.	988.41
38.	1010.2
39.	1086.3
40.	1129.7

表 23
モデル > モーダル > 結果 > 結果情報

結果情報
オブジェクト名	結果情報
状態	解析済み
結果出力	ソルバー出力
ニュートンラプソン残差	0
計算間隔の更新	2.5 s
表示点	すべて

表 24
モデル > モーダル > 結果 > 結果

スコープ
オブジェクト名	全変形量
状態	解析済み
ジオメトリ	すべてのボディ
定義
タイプ	全変形量
モード	31
結果
周波数	912.65 Hz
最小値	9.9935e-004 m
最大値	0.51328 m
最小値があるパーツ	vessel_flange_left
最大値があるパーツ	Cavity

材料データ

Niobium

表 25
Niobium > 一定

構造
ヤング率	1.05e+011 Pa
ポアソン比	0.38
密度	8570. kg/m
線膨張係数	5.e-006 1/°C

Titanium

表 26
Titanium > 一定

構造
ヤング率	1.23e+011 Pa
ポアソン比	0.34
密度	4500. kg/m
線膨張係数	8.4e-006 1/°C

SUS316L

表 27
SUS316L > 一定

構造
ヤング率	2.1e+011 Pa
ポアソン比	0.3
密度	7800. kg/m
線膨張係数	1.6e-005 1/°C
