単位
表 1
| 単位系 | メートル (m, kg, N, °C, s, V, A) |
|---|
| 角度 | 度 |
|---|
| 回転速度 | rad/s |
|---|

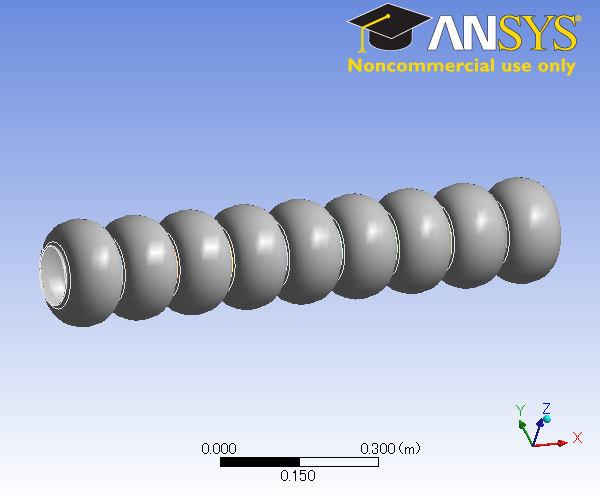

表 2
モデル > ジオメトリ
| オブジェクト名 | ジオメトリ |
|---|
| 状態 | すべて定義済み |
|---|
| 定義 |
|---|
| ソース | 名前なし.agdb |
|---|
| タイプ | DesignModeler |
|---|
| 長さの単位 | ミリメートル |
|---|
| 要素コントロール | プログラムによるコントロール |
|---|
| 表示スタイル | パーツ色 |
|---|
| バウンディングボックス |
|---|
| X 方向長さ | 1.0445 m |
|---|
| Y 方向長さ | 0.20679 m |
|---|
| Z 方向長さ | 0.20679 m |
|---|
| プロパティ |
|---|
| 体積 | 2.5644e-003 m |
|---|
| 質量 | 21.674 kg |
|---|
| 情報 |
|---|
| ボディ | 9 |
|---|
| アクティブなボディ | 9 |
|---|
| 節点 | 24133 |
|---|
| 要素 | 10297 |
|---|
| 設定 |
|---|
| ソリッドボディのインポート | Yes |
|---|
| サーフェスボディのインポート | Yes |
|---|
| ラインボディのインポート | Yes |
|---|
| パラメータ処理 | Yes |
|---|
| パーソナルパラメータキー | DS |
|---|
| CAD 属性転送 | No |
|---|
| 名前選択処理 | No |
|---|
| 材料物性の転送 | No |
|---|
| CAD との連携 | Yes |
|---|
| 座標系をインポート | No |
|---|
| CAD ファイルの保存 | No |
|---|
| インスタンスを使用してインポート | Yes |
|---|
| スマートアップデートの実行 | No |
|---|
| 一時ファイルからファイルのアタッチ | No |
|---|
| 解析タイプ | 3D |
|---|
| 混在ジオメトリのインポート | なし |
|---|
| 囲い込みと対称の処理 | Yes |
|---|
表 3
モデル > ジオメトリ > パーツ
| オブジェクト名 | Part 1 | Part 2 | Solid | Solid | Solid |
|---|
| 状態 | メッシュ分割済み |
|---|
| グラフィックプロパティ |
|---|
| 表示 | Yes |
|---|
| 透明度 | 1 |
|---|
| Color | 14606046 | 15454648 | 12118981 | 10605055 | 15398865 |
|---|
| 定義 |
|---|
| 抑制 | No |
|---|
| 材料 | Niobium | Titanium |
|---|
| 非線形材料効果 | Yes |
|---|
| 厚さ | 2.8e-003 m | |
|---|
| 厚さモード | 自動 | |
|---|
| 剛性挙動 | | 弾性体 |
|---|
| バウンディングボックス |
|---|
| X 方向長さ | 1.0445 m | 9.6012e-003 m | 9.6e-003 m |
|---|
| Y 方向長さ | 0.20679 m | 0.106 m |
|---|
| Z 方向長さ | 0.20679 m | 0.106 m |
|---|
| プロパティ |
|---|
| 体積 | 2.4899e-003 m | 9.3204e-006 m | 9.3192e-006 m |
|---|
| 質量 | 21.338 kg | 4.1942e-002 kg | 4.1936e-002 kg |
|---|
| 表面積(概算) | 0.88923 m | |
|---|
| 重心 X | | -0.33199 m | 0.24494 m | -0.2166 m | 0.12955 m |
|---|
| 重心 Y | | 1.9985e-002 m |
|---|
| 重心 Z | | -1.243e-006 m |
|---|
| 慣性モーメント Ip1 | | 1.1034e-004 kgm | 1.1032e-004 kgm |
|---|
| 慣性モーメント Ip2 | | 5.5505e-005 kgm | 5.5498e-005 kgm |
|---|
| 慣性モーメント Ip3 | | 5.5476e-005 kgm | 5.5469e-005 kgm |
|---|
| 情報 |
|---|
| 節点 | 8373 | 1970 |
|---|
| 要素 | 8377 | 240 |
|---|
表 4
モデル > ジオメトリ > パーツ
| オブジェクト名 | Solid | Solid | Solid | Solid |
|---|
| 状態 | メッシュ分割済み |
|---|
| グラフィックプロパティ |
|---|
| 表示 | Yes |
|---|
| 透明度 | 1 |
|---|
| Color | 10220799 | 15458014 | 11986404 | 11184810 |
|---|
| 定義 |
|---|
| 抑制 | No |
|---|
| 材料 | Titanium |
|---|
| 剛性挙動 | 弾性体 |
|---|
| 非線形材料効果 | Yes |
|---|
| バウンディングボックス |
|---|
| X 方向長さ | 9.6e-003 m |
|---|
| Y 方向長さ | 0.106 m |
|---|
| Z 方向長さ | 0.106 m |
|---|
| プロパティ |
|---|
| 体積 | 9.3192e-006 m |
|---|
| 質量 | 4.1936e-002 kg |
|---|
| 重心 X | -0.10122 m | 1.4167e-002 m | 0.36032 m | 0.4757 m |
|---|
| 重心 Y | 1.9985e-002 m |
|---|
| 重心 Z | -1.243e-006 m |
|---|
| 慣性モーメント Ip1 | 1.1032e-004 kgm | 1.1033e-004 kgm | 1.1032e-004 kgm |
|---|
| 慣性モーメント Ip2 | 5.5498e-005 kgm |
|---|
| 慣性モーメント Ip3 | 5.5469e-005 kgm |
|---|
| 情報 |
|---|
| 節点 | 1970 |
|---|
| 要素 | 240 |
|---|
表 5
モデル > 接続
| オブジェクト名 | 接続 |
|---|
| 状態 | すべて定義済み |
|---|
| 自動検出 |
|---|
| アタッチ時の自動接触検出 | Yes |
|---|
| トレランスタイプ | スライダ |
|---|
| トレランススライダ | -31. |
|---|
| トレランス値 | 4.6533e-003 m |
|---|
| 面/面 | Yes |
|---|
| 面/辺 | ソリッド辺のみ |
|---|
| 辺/辺 | Yes |
|---|
| 優先順位 | 優先順位なし |
|---|
| 同一ボディのグループ化 | Yes |
|---|
| 回転ジョイント | Yes |
|---|
| 固定ジョイント | Yes |
|---|
| 透明度 |
|---|
| 利用 | Yes |
|---|
表 6
モデル > 接続 > 接触領域
| オブジェクト名 | 接触領域 | 接触領域 2 | 接触領域 3 | 接触領域 4 | 接触領域 5 |
|---|
| 状態 | すべて定義済み |
|---|
| スコープ |
|---|
| スコープ方法 | ジオメトリ選択 |
|---|
| コンタクト | 2 面 |
|---|
| ターゲット | 2 面 |
|---|
| コンタクトボディ | Part 1 |
|---|
| ターゲットボディ | Part 2 | Solid |
|---|
| 定義 |
|---|
| タイプ | ボンド |
|---|
| スコープモード | 自動 |
|---|
| 挙動 | Symmetric |
|---|
| 抑制 | No |
|---|
| アドバンスト |
|---|
| 定式化 | ペナルティ法 |
|---|
| 垂直剛性 | プログラムによるコントロール |
|---|
| 接触剛性の更新 | しない |
|---|
| 熱伝導 | プログラムによるコントロール |
|---|
| ピンボール領域 | プログラムによるコントロール |
|---|
表 7
モデル > 接続 > 接触領域
| オブジェクト名 | 接触領域 6 | 接触領域 7 | 接触領域 8 | 接触領域 9 | 接触領域 10 |
|---|
| 状態 | すべて定義済み |
|---|
| スコープ |
|---|
| スコープ方法 | ジオメトリ選択 |
|---|
| コンタクト | 2 面 | 4 辺 |
|---|
| ターゲット | 2 面 |
|---|
| コンタクトボディ | Part 1 | Part 2 | Solid |
|---|
| ターゲットボディ | Solid | Part 1 |
|---|
| 定義 |
|---|
| タイプ | ボンド |
|---|
| スコープモード | 自動 |
|---|
| 挙動 | Symmetric | |
|---|
| 抑制 | No |
|---|
| アドバンスト |
|---|
| 定式化 | ペナルティ法 |
|---|
| 垂直剛性 | プログラムによるコントロール |
|---|
| 接触剛性の更新 | しない |
|---|
| 熱伝導 | プログラムによるコントロール |
|---|
| ピンボール領域 | プログラムによるコントロール |
|---|
表 8
モデル > 接続 > 接触領域
| オブジェクト名 | 接触領域 11 | 接触領域 12 | 接触領域 13 | 接触領域 14 | 接触領域 15 |
|---|
| 状態 | すべて定義済み |
|---|
| スコープ |
|---|
| スコープ方法 | ジオメトリ選択 |
|---|
| コンタクト | 4 辺 |
|---|
| ターゲット | 2 面 |
|---|
| コンタクトボディ | Solid |
|---|
| ターゲットボディ | Part 1 |
|---|
| 定義 |
|---|
| タイプ | ボンド |
|---|
| スコープモード | 自動 |
|---|
| 抑制 | No |
|---|
| アドバンスト |
|---|
| 定式化 | ペナルティ法 |
|---|
| 垂直剛性 | プログラムによるコントロール |
|---|
| 接触剛性の更新 | しない |
|---|
| 熱伝導 | プログラムによるコントロール |
|---|
| ピンボール領域 | プログラムによるコントロール |
|---|
表 9
モデル > 接続 > 接触領域
| オブジェクト名 | 接触領域 16 |
|---|
| 状態 | すべて定義済み |
|---|
| スコープ |
|---|
| スコープ方法 | ジオメトリ選択 |
|---|
| コンタクト | 4 辺 |
|---|
| ターゲット | 2 面 |
|---|
| コンタクトボディ | Solid |
|---|
| ターゲットボディ | Part 1 |
|---|
| 定義 |
|---|
| タイプ | ボンド |
|---|
| スコープモード | 自動 |
|---|
| 抑制 | No |
|---|
| アドバンスト |
|---|
| 定式化 | ペナルティ法 |
|---|
| 垂直剛性 | プログラムによるコントロール |
|---|
| 接触剛性の更新 | しない |
|---|
| 熱伝導 | プログラムによるコントロール |
|---|
| ピンボール領域 | プログラムによるコントロール |
|---|
表 10
モデル > メッシュ
| オブジェクト名 | メッシュ |
|---|
| 状態 | 解析済み |
|---|
| デフォルト |
|---|
| 物理環境設定 | メカニカル |
|---|
| 妥当性 | 0 |
|---|
| アドバンスト |
|---|
| 妥当性設定 | 中間 |
|---|
| 要素サイズ | デフォルト |
|---|
| 形状チェック | メカニカル (標準) |
|---|
| ソリッド要素中間節点 | プログラムによるコントロール |
|---|
| 直線辺要素 | No |
|---|
| 初期サイズシード | アクティブなアセンブリ |
|---|
| スムーズ | 低次 |
|---|
| 移行 | 速い |
|---|
| 情報 |
|---|
| 節点 | 24133 |
|---|
| 要素 | 10297 |
|---|
表 11
モデル > 解析
| オブジェクト名 | モーダル |
|---|
| 状態 | すべて定義済み |
|---|
| 定義 |
|---|
| 物理現象タイプ | 構造 |
|---|
| 解析タイプ | モーダル |
|---|
| オプション |
|---|
| 参照温度 | 22. °C |
|---|
表 12
モデル > モーダル > 初期条件
| オブジェクト名 | 初期条件 |
|---|
| 状態 | すべて定義済み |
|---|
| 定義 |
|---|
| 初期条件環境 | なし |
|---|
表 13
モデル > モーダル > 解析設定
| オブジェクト名 | 解析設定 |
|---|
| 状態 | すべて定義済み |
|---|
| オプション |
|---|
| モード抽出数 | 40 |
|---|
| 周波数領域を設定 | Yes |
|---|
| 下限 | 5. Hz |
|---|
| 上限 | 1.e+008 Hz |
|---|
| ソルバーコントロール |
|---|
| ソルバーのタイプ | プログラムによるコントロール |
|---|
| 出力コントロール |
|---|
| 応力の計算 | No |
|---|
| ひずみの計算 | No |
|---|
| 解析データ管理 |
|---|
| 解析ファイルディレクトリ | D:\KEK\cavity_mode\Model Simulation ファイル\モーダル (2)\ |
|---|
| 後続の解析 | なし |
|---|
| ANSYS db の保存 | No |
|---|
| 不要なファイルの削除 | Yes |
|---|
表 14
モデル > モーダル > 荷重
| オブジェクト名 | 固定 | 固定 2 |
|---|
| 状態 | すべて定義済み |
|---|
| スコープ |
|---|
| スコープ方法 | ジオメトリ選択 |
|---|
| ジオメトリ | 1 辺 |
|---|
| 定義 |
|---|
| タイプ | 固定 |
|---|
| 抑制 | No |
|---|
表 15
モデル > モーダル > 解析
| オブジェクト名 | 結果 |
|---|
| 状態 | 解析済み |
|---|
| アダプティブメッシュ細分化 |
|---|
| 最大ループ数 | 1. |
|---|
| リファインメント深さ | 2. |
|---|

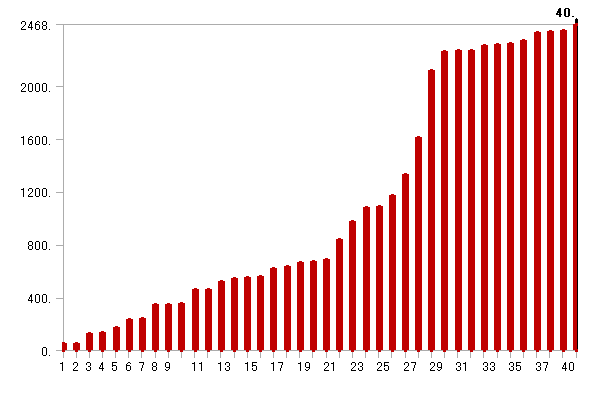

以下の棒グラフは、計算された各モードにおける周波数を示しています。
図 1
モデル > モーダル > 結果
表 16
モデル > モーダル > 結果
| モード | 周波数 [Hz] |
|---|
| 1. | 50.791 |
| 2. | 51.379 |
| 3. | 132.1 |
| 4. | 134.36 |
| 5. | 175.46 |
| 6. | 237.09 |
| 7. | 241.44 |
| 8. | 348.89 |
| 9. | 350.84 |
| 10. | 356.45 |
| 11. | 458.88 |
| 12. | 465.23 |
| 13. | 521.11 |
| 14. | 544.95 |
| 15. | 549.28 |
| 16. | 557.87 |
| 17. | 621.58 |
| 18. | 633.77 |
| 19. | 665.71 |
| 20. | 677.15 |
| 21. | 688.22 |
| 22. | 841.22 |
| 23. | 980.36 |
| 24. | 1084.3 |
| 25. | 1091. |
| 26. | 1173.8 |
| 27. | 1333.8 |
| 28. | 1610.1 |
| 29. | 2116.6 |
| 30. | 2266.9 |
| 31. | 2269.2 |
| 32. | 2272.9 |
| 33. | 2307.6 |
| 34. | 2320.1 |
| 35. | 2326.1 |
| 36. | 2346. |
| 37. | 2410.5 |
| 38. | 2416.4 |
| 39. | 2422.2 |
| 40. | 2468. |
表 17
モデル > モーダル > 結果 > 結果情報
| オブジェクト名 | 結果情報 |
|---|
| 状態 | 解析済み |
|---|
| 結果情報 |
|---|
| 結果出力 | ソルバー出力 |
|---|
| ニュートンラプソン残差 | 0 |
|---|
| 計算間隔の更新 | 2.5 s |
|---|
| 表示点 | すべて |
|---|
表 18
モデル > モーダル > 結果 > 結果
| オブジェクト名 | 全変形量 |
|---|
| 状態 | 解析済み |
|---|
| スコープ |
|---|
| ジオメトリ | すべてのボディ |
|---|
| 定義 |
|---|
| タイプ | 全変形量 |
|---|
| モード | 2 |
|---|
| 結果 |
|---|
| 周波数 | 51.379 Hz |
|---|
| 最小値 | 0. m |
|---|
| 最大値 | 0.33578 m |
|---|
| 最小値があるパーツ | Part 1 |
|---|
| 最大値があるパーツ | Solid |
|---|
