4 プログラム例(加算演算)

それでは、命令の種類と、それがどのようにメモリーに格納される調べる。そ のためには、実際のプログラムで、それを見るのが良いであろう。次のような CASL IIのプログラムを考ることにする。これで、CASL IIの3種類の命令の違 いを理解する。

• 加算をするプログラムである。内容は、
  • 加算をする3と5をメモリーに格納しておきます。
  • それを引き出して、加算を行います。
  • 加算の結果を、メモリーに戻します。
  • そして、最後に"END"と出力装置に表示します。
  である。

これを実現するCASL IIのプログラムは、図 2のようになる。合わせて、フロー チャートも示しているので、内容を理解すること。

実行文ではないため、フローチャートには書かなかったが、命令コードの DCとDSには、

	A DS 3		アドレスAに数値の3を格納
	D DC 'END'		アドレスDに文字'E'を格納
			続いて、アドレスD+1に文字'N'を格納
			最後に、アドレスD+2に文字'D'を格納
	C DS 1		アドレスCを先頭に、1ワード分のメモリー領域を確保

の役割がある。これは、アセンブラーがメモリーの中身を決めたり、確保 するために必要である。

それでは、このCASL IIがアセンブラーでどのように機械語に変換されるか見 る。シミュレーターWCASL-II²で変換すると、図3のよう なマシン語になる。以下のことが重要である。

• アセンブラ命令は、マシン語に変換されていない。
• 機械語命令は、1対1の対応でマシン語に変換される。対応については、 前々回のハンドアセンブルで、学習した通りである。
• マクロ命令は、複数のマシン語に変換される。変換されるマシン語は、 OSやアセンブラーに依存する。したがって、マクロ命令のマシン語へ の変換については、ここでの学習の範囲外である。この変換を考えるため には、OSとアセンブラーの設計が必要である。

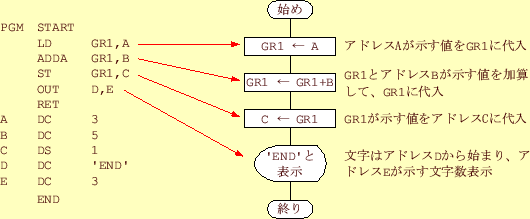

図 2: アセンブラ命令、機械語命令、マクロ命令があるプログラム例と フローチャート

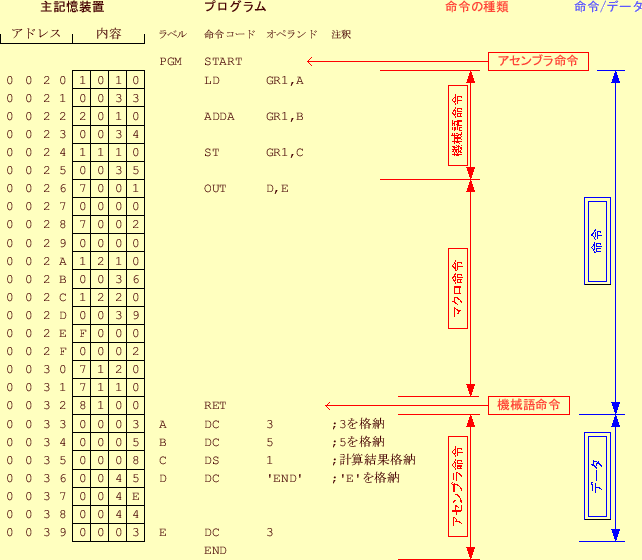

図 3: メモリーの内容と命令の種類
