5 CASL IIのプログラムの書き方

5.1 コーディングの約束

コーディングとはプログラムを記述する作業のことである。本節では、CASL IIのプログラムの書き方の約束を示す。FORTRANでもプログラムの書き方があったように、CASL IIでも約束がある。FORTRANでは各桁は、コメントのしるし(* or C)を書く欄(第1桁)や文番号を書く欄(第1～5桁)、継続のしるしを書く欄 (第6 桁)、文を書く欄(第7～72桁)と役割分担がある。それと同じように、 CASL IIでも行は機能毎に欄が分かれている。例えば、先ほどのプログラムを例に取ると、図4のようになる。

各欄はFORTRANのように桁数で分けられているわけではない。機能別の欄の区切りは、1 個以上の空白である。したがって、

ラベル欄の先頭の空白は許されない。空白があると、それはラベルではなく命令コードと解釈される。
各行の命令コード欄やオペランド欄、注釈欄の書き始めをそろえる必要はない。しかし、各欄の書き始めの位置はそろえたほうが、プログラムは分かりやすくなる。できるだけ、そろえたほうが良い。

となる。

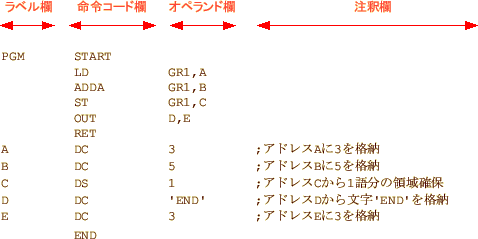

**図 4:** CASL IIのプログラムの書き方
$\includegraphics[keepaspectratio, scale=0.8]{figure/description_code.eps}$

5.2 機能別の各欄の説明

5.2.1 ラベル欄

ラベルは、その記述する位置からFORTRANの文番号にも似ている。あるいは、いままでの例でもわかるように、変数名の役割を果たしている。実際、プログラムでは、FORTRANの文番号や変数名のような使われ方をする。実際のところ、マシン語の奥底では、それはアドレスを表す。そのアドレスは、それ引き続く命令に従い、次のように決まっている。

機械語命令のラベルの場合は、その機械語命令が格納されている2語分の領域のうち、その先頭アドレスを表す。実際のプログラムでは、ジャンプ命令とともに使われ、そのアドレスに制御が移る。FORTRANの GO TO 文でその文番号に制御が移るのと同じである。
DC命令の場合、ラベルは定数が格納されている領域の先頭アドレスを示す。使い方はFORTRANの変数名に似ているが、実態はアドレスである。
DS命令の場合、ラベルはこの命令によって確保されている主記憶の領域の先頭アドレスを表す。
INやOUTのマグロ命令の場合は、ラベルは複数の命令群のうちの先頭の命令が格納されているアドレスを示す。

ラベルがアドレスを表すことが理解できれば、簡単である。常識通りに解釈すればよいのである。

教科書にも書かれている通り、ラベルの記述の約束は

プログラムのロジックでラベルが不要な場合は、記述しなくても良い。
ラベルは、8文字以内で記述する。先頭はアルファベットの大文字、2 文字以降はアルファベットの大文字、数字いずれでも良い。
必ず先頭(第1文字)から始める。第1文字が空白の場合は、ラベル名は無いものみなされ、命令コードと解釈される。
汎用レジスタの名前のGR0からGR7は予約語であり、ラベル名として使用できない。命令コードのオペランドで、ラベルなのかレジスタなのか区別できなくなるためである。

である。

重要なポイント

以前学習した通りアセンブラのプログラムは、主記憶装置(メインメモリー)の中に格納されているデータを処理(いろいろな演算)する。また、プログラムの命令も主記憶装置に格納されている。主記憶装置に格納されているデータや命令にアクセスする場合、主記憶装置のアドレスを指定することになる。したがって、アセンブラでは、アドレスが重要になり、プログラマーは意識しなくてはならない。

高級言語の場合、アドレスに関してはコンパイラーが勝手に処理をする。ありがたいものである。例えば、FORTRANで変数を使った場合、プログラマーがその変数のアドレスに注意を払う必要はない。これは、コンパイラーが変数とアドレスの関係の表を持っており、それに従い、上手にマシン語に変換してくれているのである。

アセンブラのでは、コンパイラーの代わりにプログラマーが変数とアドレスの関係を考えなくてはならない。そんなに難しくない。

5.2.2 命令コード欄

この欄には、アセンブラ命令(非実行文)、機械語命令、マクロ命令を書く。教科書にも書かれている通り、記述の約束は以下の通りである。

ラベルの後に1個以上の空白の後、命令コードを書く。
ラベルが無い場合は、命令コードの前に1個以上の空白の後、記述する。

5.2.3 オペランド欄

この欄には、命令のオペランドを記述する。オペランド(operand：被演算子) とは、命令の対象となるアドレスやレジスタ、データのことである。CASL II では汎用レジスタ番号、記号番地(ラベルのこと)、あるいは絶対番地、文字、整数がオペランドとなる。その記述方法は、教科書に書かれているように、以下の通りである。

命令コードの後に1個以上の空白の後、オペランドを書く。
複数のオペランドは、カンマ","で区切って、連続して書く。

5.2.4 注釈欄

行中にセミコロン";"を書くことのより、それから行末まで注釈(コメント)として扱うことができる。FORTRANの注釈文と同じで、プログラムの実行に何ら影響を与えない。プログラムの内容を分かりやすくするために書くことが多い。あるいは、その行を実行させないときに行頭にセミコロンを";"を追加してデバック作業を進めることがある。

行の先頭、あるいはセミコロンの前に空白しかない場合は、行全体が注釈となる。
オペランドの後に1個以上の空白があれば、そこ以降も注釈となる。
