3 [例題10]数値データを文字データに変換

教科書のList5-10のプログラムを例にして、数値データを文字データに変換する方法を説 明する。

3.1 教科書の例

教科書の例のプログラムは、メモリーに格納されている整数データを文字に変換して表示 するものである。表示の約束は、以下の通りである。

• ラベルAに入っている数値(最大5桁)を文字列に変換して、OUT命令で表示す る。
• 表示には6桁(カラム)用意して、第1桁は符号で負の場合のみ表示する。2〜6桁は 絶対値を表す。ただし、上位の桁が0の場合、スペースを入れる。

ラベルAの数値が最大5桁なのは、それを符号付き整数として取り扱うからである。 その場合、1ワードで表現できるのは、-32768〜32767の範囲である。これが5桁で、符号 を合わせると表示に6桁必要になる。実際には図のように、6カラムで負号のみ左端に表示 し、数値は右詰で表示する。

図 2: 教科書のList5-10の数値を文字に変換

プログラムの作成方法と動作について、教科書に沿って説明する。

表 2: メインルーチンの汎用レジスターとメモリの内容

GR0	処理すべき数値(処理する毎に桁が減少)
GR1	カウンター(処理する桁を示す)
GR2	除数
GR3	その桁の値(整数)
C4	わり算が必要な桁数
BUFF	文字を格納するメモリーの先頭アドレス
MOJI	#0030。これを整数に足せば、その文字コードになる。
WORK	以前の桁のフラグ(0:全てゼロ それ以外:ゼロ以外が現れた)
WORK+1〜4	桁

表: サブルーチンDIVの汎用レジスターとメモリの内容。このサブルーチン では $\texttt {GR0}\div \texttt {GR2}\rightarrow$商$\texttt{GR3}$余り$\texttt{GR0}$を計 算している。

レジスター	実行前	実行後
GR0	被除数	余り
GR2	除数	除数(変化無し)
GR3	不定	商

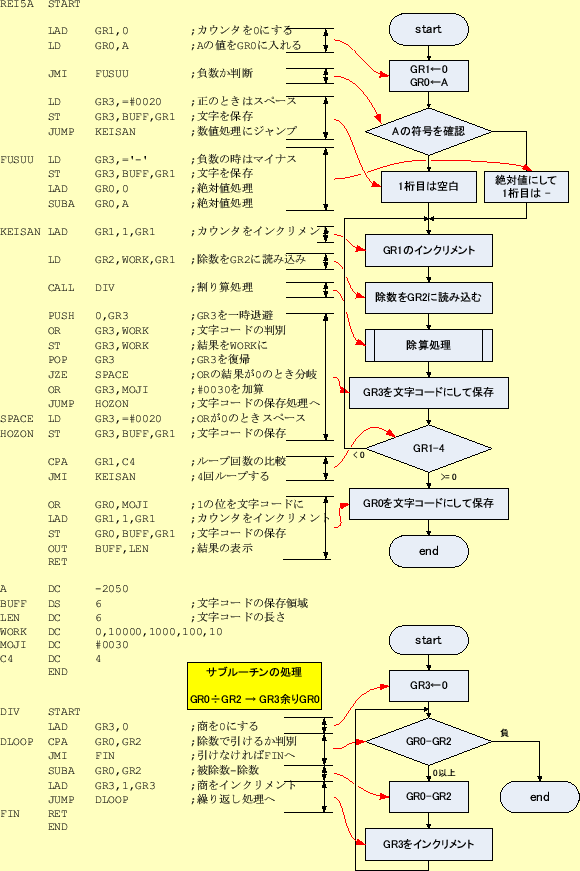

図 3: 教科書のList5-10のプログラムとフローチャート
