2 簡単なプログラム

命令が機械語に変換する方法を学習する。一般的なことは言わないで、実際の 例でそれを示すことにする。ここでの学習の例に用いるプログラムは、図 のとおりである。このプログラムが行うことは、

• 3+5を計算する

だけである。FORTRANではC=3+5、C言語ではc=3+5;と 書けばすむことを、アセンブラではこのようにいろいろ書かなくてはならない。 理由は、後でわかるだろう。 =1

PGM     START
        LD      GR1,A
        ADDA    GR1,B
        ST      GR1,C
        RET
A       DC      3
B       DC      5
C       DS      1
        END

このプログラムの動作を詳しく説明すると、以下のようになる。フローチャー トを図1に示す。これらが、ハードウェアーでどのように 実現されるか、授業で説明するので、良く理解してほしい。

行	文	機能	種類
1	PGM START	プログラムは、STARTから開始
2	LD GR1,A	Aの値をレジスタGR1に格納	命令
3	ADDA GR1,B	GR1とBの値を加算して、GR1に格納	命令
4	ST GR1,C	GR1の値をCに格納	命令
5	RET	呼び出し元へ戻る	命令
6	A DC 3	値(3)$_{10}$を格納	データ
7	B DC 5	値(3)$_{10}$を格納	データ
8	C DS 1	1ワード予約	データ
9	END	プログラムの終わりを示す

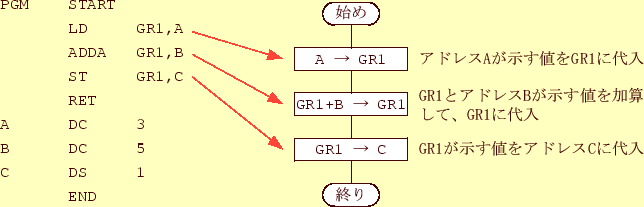

図 1: プログラムとフローチャート

本日の授業は、コンピューターの動作ではなく、その命令がどのようにビット パターンに変換されるか学習することである。この簡単なプログラムの命令の 詳細は知らなくても良いから、命令もビットパターンに変換されることを理解 してほしい。
