1 プログラム方法

理論から分かるように、スプライン補間を行うためには以下の2つの計算 が必要である。

• 各点での2次導関数の値$u_i$の計算
• 係数$a,b,c,d$を求めて、補間の値の計算

それぞれ、C言語の関数を作成することにする。それぞれの関数の作成方法について、以 下に述べる。

1.1 2次導関数の値を計算する関数

まず最初の関数で、標本点$x_i$と$y_i$から、$x_i$での2次導関数の値$u_i$を計算する プログラムである。この関数は、最初に1回呼び出すだけでよく、結果は補間値を計算す る次の関数に渡す。この2次導関数の値を計算するプログラムは、独立した関数としてモ ジュール化するのが常套手段である。そのほうが、プログラムが分かりやすくなり、メン テナンスも容易である。

C言語の関数でこれを実現するための関数のプロトタイプ宣言は、

	void spline_cal_u(int n, double x[], double y[], double u[]);

のようにすればよい。nは標本点の最大の番号である。標本点の番号 は、0から始まりnで終わる。配列x[]とy[]に標 本のxとy座標の値を入れる。配列u[]は計算された2次導関数の値が 入る。

この関数での処理の内容は、

• 標本点での2次導関数の値$u_i$が満たす連立方程式を作成する。
• その連立方程式を解く。

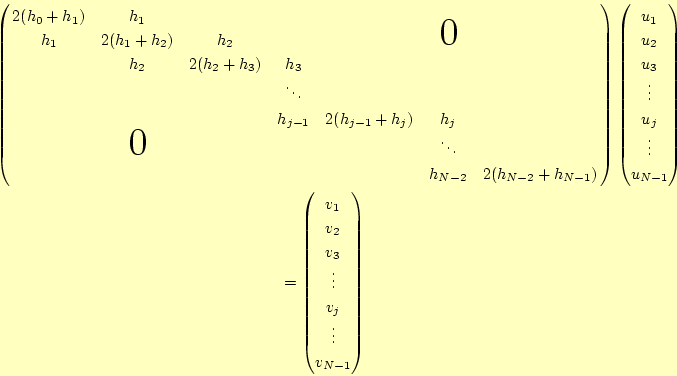

である。要するに連立方程式を作り、そして解いているのである。解くべき連立方程式は、 次の通りである。

$$\begin{aligned}&\left( \begin{array}{@{ }ccccccc@{ }} 2(h_0+h... ... \vdots v_j \vdots v_{N-1} \end{pmatrix} \end{aligned}$$

ただし、$h_j$と$v_j$は以下のとおり。

$$h_j =x_{j+1}-x_j (j=0,1,2,\cdots,N-1)$$ (2)

$$v_j =6\left[\frac{y_{j+1}-y_j}{h_j} -\frac{y_j-y_{j-1}}{h_{j-1}}\right] (j=1,2,\cdots,N-1)$$ (3)

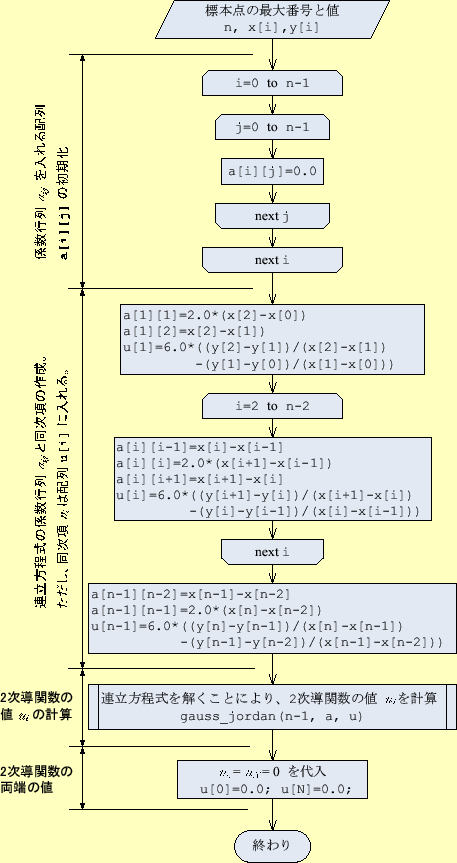

この関数のフローチャートを図1に示す。この関数では、 連立方程式を解く必要がある。この連立方程式は、以下の特徴がある。

• 係数は、3重対角行列である。
• 対角成分は、ゼロにならない。

通常はLU分解、あるいは反復法で解くことになる。しかし、そのプログラムを書くのも面 倒なので、以前作成したピボット選択のないガウス・ジョルダンを使えばよい。連立方程 式により解かれた2次導関数の値は、配列u[]に入れられて呼び出し側に戻る。

連立方程式により計算される2次導関数の値は、 $u_1,\/u_2,\/u_3,\/\cdots \/,u_{n-1}$である。両端は自然境界条件で、 $u_0=0\quad u_n=0$とする。こ この関数では最後にその条件を配列をu[0]=0, u[n]=0とすることで実 現している。

図 1: 2次導関数$u_i$を求める関数。

1.2 補間の値を計算する関数

2次導関数の値が分かったので、残りの処理は、その値を利用して任意の$x$の補関値を求 めることである。スプライン補間は、3次の区分多項式で標本点の間を補完するのは今まで述べた とおりである。そのためには、標本点の座標と2次導関数の値、即ち ${x_i, y_i,u_i}$が わかれば計算できる。2次導関数の値$u_i$は予め、先の関数 spline_cal_u(n, x, y, u)で計算しておくものとする。

スプライン補間の計算に必要な ${x_i, y_i,u_i}$から、補間点$x$の値を求める関数を作ろう。C 言語の関数でこれを実現するための関数のプロトタイプ宣言は、

	double spline(int n, double x[], double y[], double u[], double xx);

のようにすればよい。この関数の実引数xxに補関値を求めたい$x$を入れるので ある。そして、この関数の戻り値が$x$での補間値$y$となる。

この関数の処理の内容は、

• 補間値を求める$x$が、どの標本点の間にあるか探す。
• 見つかった標本点の場所から、3次関数の係数を計算する。
• 3次関数から$x$の時の値、$y$を計算する。

である。ここで重要なことは、$x$がある区間を探し、3次関数の係数を求めることである。 2次導関数と標本点の値から、それらの係数は

$$a =\frac{u_{j+1}-u_j}{6(x_{j+1}-x_j)}$$ (4)

$$b =\frac{u_j}{2}$$ (5)

$$c =\frac{y_{j+1}-y_i}{x_{j+1}-x_j} -\frac{1}{6}(x_{j+1}-x_j)(2u_j+u_{j+1})$$ (6)

$$d =y_j$$ (7)

と計算できる。これらの係数から、補間の値$y$は

$$y=ax^3+bx^2+cx+d$$ (8)

となる。

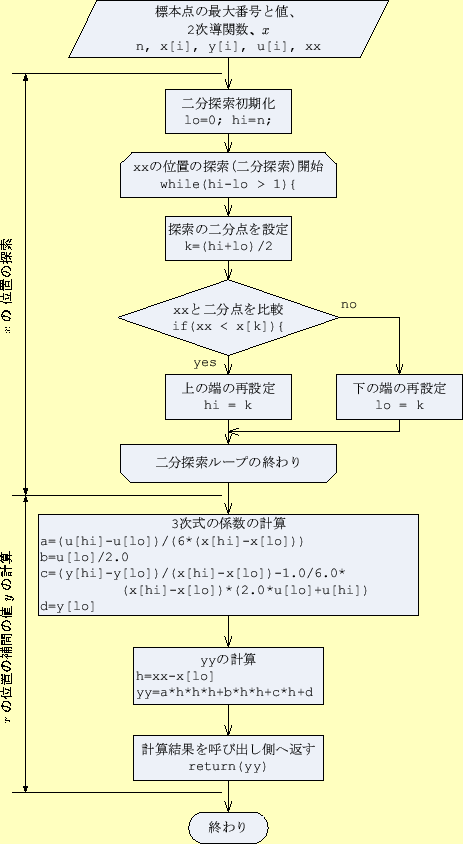

この関数のフローチャートを図2に示す。まず初めに、$x$が存在す る区間を2分探索により探している。これがわかれば、$x$を挟む場所の$x,y,u$の値がわ かる。そうすると、式(4)〜(7)を用いて、3次関数の補間式 の係数$a,b,c,d$の値が計算できる。そして、式(8)から補間値$y$がわかる。 補間したい点$x$が変わる毎にspline(n, x, y, u, xx)を呼び出せばよいわけで ある。

図 2: 補間された値を求める関数。
