4 [例題10]数値データを文字データに変換

教科書のList5-10のプログラムを例にして，数値データを文字データに変換する方法を説 明する．

4.1 教科書の例

教科書の例のプログラムは，メモリーに格納されている整数データを文字に変換して表示 するものである．表示の約束は，以下の通りである．

• ラベルAに入っている数値(最大5桁)を文字列に変換して，OUT命令で表示す る．
• 表示には6桁(カラム)用意して，第1桁は符号で負の場合のみ表示する．2〜6桁は 絶対値を表す．ただし，上位の桁が0の場合，スペースを入れる．

ラベルAの数値が最大5桁なのは，それを符号付き整数として取り扱うからである． その場合，1ワードで表現できるのは，-32768〜32767の範囲である．これが5桁で，符号 を合わせると表示に6桁必要になる．実際には図のように，6カラムで負号のみ左端に表示 し，数値は右詰で表示する．

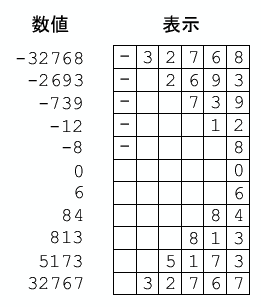

図 5: 教科書のList5-10の数値を文字に変換

プログラムの作成方法と動作について，教科書に沿って説明する．

表 3: メインルーチンの汎用レジスターとメモリの内容

GR0	処理すべき数値(処理する毎に桁が減少)
GR1	カウンター(処理する桁を示す)
GR2	除数
GR3	その桁の値(整数)
C4	わり算が必要な桁数
BUFF	文字を格納するメモリーの先頭アドレス
MOJI	#0030．これを整数に足せば，その文字コードになる．
WORK	以前の桁のフラグ(0:全てゼロ それ以外:ゼロ以外が現れた)
WORK+1〜4	桁

表: サブルーチンDIVの汎用レジスターとメモリの内容．このサブルーチン では $\texttt {GR0}\div \texttt {GR2}\rightarrow$商$\texttt{GR3}$余り$\texttt{GR0}$ を計 算している．

レジスター	実行前	実行後
GR0	被除数	余り
GR2	除数	除数(変化無し)
GR3	不定	商

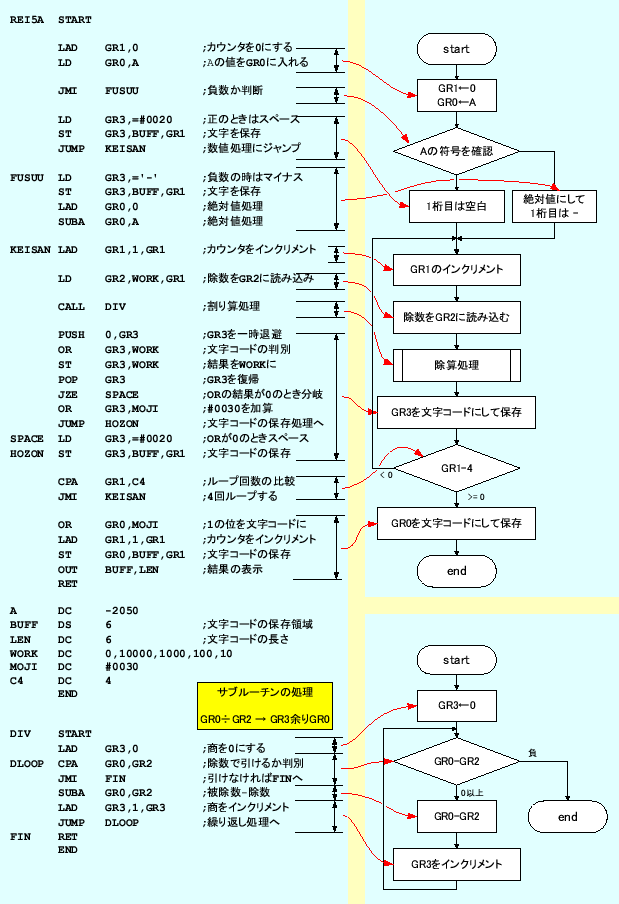

図 6: 教科書のList5-10のプログラムとフローチャート
