7 アセンブラ言語をマシン語に変換

• プログラムは，命令とデータから構成される．プログラムを実行するためには， アセンブラ言語を0と1のビットパターンのマシン語に変換する必要がある．命令 とデータをビットパターンに変換するのである．
• リスト1は，3+5を計算するプログラムである．これを，ビットパター ンに変換すると，図9のようになる．
• 教科書のp.213の命令語の構成に従って，命令のビットパターンに変換できる．こ れは，問題文に載せるので憶える必要は無い．
• この命令語の構成に書かれているオペランドを簡単にまとめると，次のようになる．

  	r	汎用レジスター	GR0〜GR7
  	r1	1つの命令で2つの汎用レジスターを使うときの一方	GR0〜GR7
  	r2	もう一方の汎用レジスター	GR0〜GR7
  	adr	アドレスを示す．	レベル名が書かれることが多い．
  	x	アドレスをシフトするインデックスレジスタ．	GR1〜GR7

• 最初に機械語に変換される命令は，LD GR1,Aである．その変換は，次の ように行う．
  1. LDという命令から，16進数4桁の表示の最上位の桁は (1)$_{16}$ と分かる．
  2. 次の桁は，LDには，(0)$_{16}$ か(4)$_{16}$ である．ここで は，LD r,adr,xのパターンとなっているので，次の桁は (0)$_{16}$ と分かる．
  3. 次の桁は，汎用レジスターを示す．ここで使われている汎用レジスターは， GR1なので，(1)$_{16}$ となる．
  4. 次の桁は，インデックスレジスターを示す．インデックスレジスターは無いので， その桁は(0)$_{16}$ となる．
  ここの命令は，LD r,adr,xのパターンであるので，命令語長は2語である．最初 の1語は今示したとおり，(1010)$_{16}$ である．次の1語は，ラベル$A$ のアドレスである． これは，プログラムが格納されるアドレスに依存する．ここでは，教科書(p.17の図2.4) に沿って，(A000)$_{16}$ からプログラムは格納されるとすると，$A$ のアドレスは (A007)$_{16}$ となる．これが第2 語のビットパターンとなる．

[caption=CASL IIのプログラム例．3+5を系算する,label=prog:add] program/add.cas

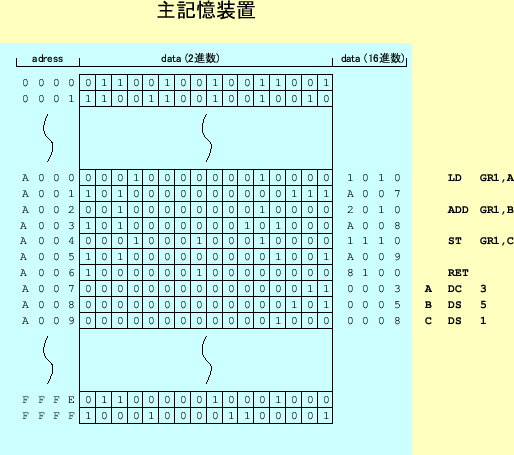

図 9: アセンブラ言語をマシン語へ変換
