5 参考

5.1 FFTチャート

以下にFFT解析出力チャートの読み方を例示する．

• 図2に示しているピークが，ひずみ波に含まれる高調波成分で ある．この例では，周波数1[KHz]のものが基本波を表し，それに続くピークが3, 5, 7[KHz]の高調波成分を示している．
• 基本波(周波数最低のピーク)のレベルを基準(0dB)とする．この基本波からの差 (dB)をグラフから読み取ることによって，各高調波成分を求めることができる． 例えば，$n$次高調波が基本波に比べて$X$[dB]であれば，基本波の振幅$A_1$と高 調波の振幅$A_n$の比は

  $$20\log_{10}\left(\frac{A_n}{A_0}\right)=X$$ (26)



  から求めることができる．

5.2 リニア・スペクトラム [LIN]

横軸

等間隔の周波数表示

• TIME/DIVの設定値に連動して，周波数レンジが変わる．
• 範囲は，DC〜周波数レンジの最大まで．]

縦軸

ピークを0 [dB]にとり，ピークとの比率をデシベルで表す．

• グラフの上部1/4範囲(最大〜3 DIV分)にピークが入るように自動設 定．
• 振幅成分を意味する．

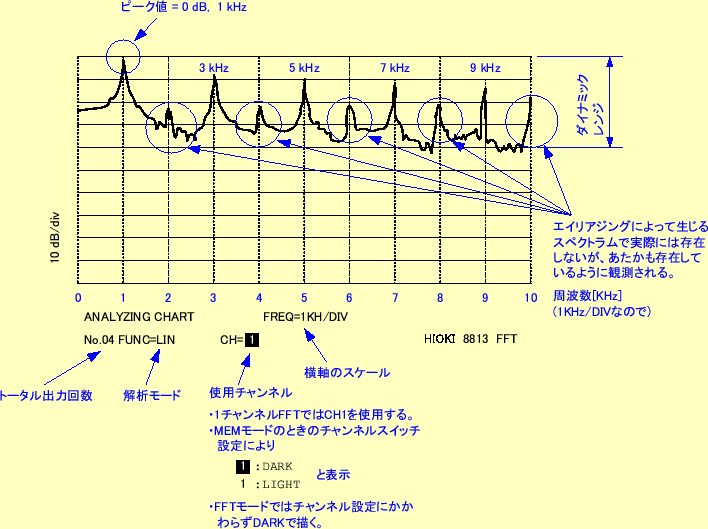

図 2: FFTの出力(スペクトラム)
