3 実験方法

3.1 測定回路および注意事項

16に示す回路で,トランジスターの静特性を測定する.測定 に使用する機器を表1に示す.また,測定中は以下に 注意すること.

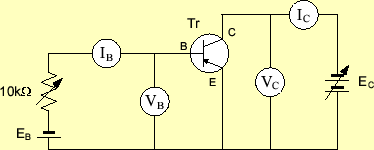

図 16: トランジスターの静特性測定回路
\includegraphics[keepaspectratio, scale=0.85]{figure/semicn/exp_setup.eps}

表 1: 実験に使う機器
記号 装置 型番 台数 備考
  トランジスター実習回路   1
Tr NPN型トランジスター 2SB439 1
$ V_B$ 直流電圧計   1 ベース電圧測定用
$ V_C$ 直流電圧計   1 コレクター電圧測定用
$ I_B$ 直流電流計   1 ベース電流測定用
$ I_C$ 直流電流計   1 コレクター電流測定用
$ E_B$ 直流電源   1
$ E_C$ 直流電源   1

3.2 V $ _{\textrm C}$-I $ _{\textrm C}$特性 およびV $ _{\textrm C}$-V $ _{\textrm B}$特性測定

  1. 直流$ E_C$を調整し,$ V_C$の読みを0にする.
  2. 抵抗を調整し,$ I_B$の読みを-0.05[mA]一定にして,$ V_C$を0から0.1[V]ずつ 上昇させながら1[V]まで変化させ,そのときの$ I_C$の読みを記録する.
  3. $ V_C$が1[V]を超えたならば,今度は0.5[V]ずつ上昇させながら,そのときの $ I_C$の読みを記録する.ただし, $ V_C\times I_C$の値,すなわちコレクタ消費 電力$ P_C$ が150[mW]に達したら,$ V_C$の上昇を止める.記録方法は,表 2を参考のこと.
  4. $ I_b$=-0.10, -0.15, -0.20, -0.25[mA]一定として,前と同様の実験を繰り返す.

表 2: V $ _{\textrm C}$-I $ _{\textrm C}$特性 およびV $ _{\textrm C}$-V $ _{\textrm B}$特性
  I $ _{\textrm B}$=-0.05[mA] I $ _{\textrm B}$=-0.10[mA] I $ _{\textrm B}$=-0.15[mA] I $ _{\textrm B}$=-0.20[mA] I $ _{\textrm B}$=-0.25[mA]
V $ _{\textrm C}$[V] V $ _{\textrm B}$[V] I $ _{\textrm C}$[mA] V $ _{\textrm B}$[V] I $ _{\textrm C}$[mA] V $ _{\textrm B}$[V] I $ _{\textrm C}$[mA] V $ _{\textrm B}$[V] I $ _{\textrm C}$[mA] V $ _{\textrm B}$[V] I $ _{\textrm C}$[mA]
0.0
0.1
0.2
0.3
0.4


3.3 I $ _{\textrm B}$-V $ _{\textrm B}$特性 およびI $ _{\textrm B}$-I $ _{\textrm C}$特性測定

  1. 抵抗を調節し,$ I_B$の読みを0にする.
  2. 直流電源$ E_C$を調節し,$ V_C$の読みを-1[V]一定にして,$ I_B$を0から0.05[mA] ずつ上昇させながら0.50[mA]まで変化させ,そのときの$ V_B$$ I_C$の読みを記 録する.記録方法は,表3を参考のこと.

表 3: I $ _{\textrm B}$-V $ _{\textrm B}$特性 およびI $ _{\textrm B}$-I $ _{\textrm C}$特性
V $ _{\textrm C}$[V] I $ _{\textrm B}$[mA] V $ _{\textrm B}$[V] I $ _{\textrm C}$[mA]
  0.00
  0.05
  0.10
  0.15
