4 回路

私の回路のイメージは図12にのようになっている．水量が電 流を表し，水管の高さが電圧である．水を組み上げるポンプが電池，あるいは発電機であ る．水管の一部には小さな水車が仕込まれており，水が流れると回る．これが抵抗である． 水車は水流から力学的なエネルギーを得ることができ，それを熱エネルギーに変える．

このモデルはなかなか良い．キルヒホッフの法則

• 回路のいかなる場所でも，電流の出入りの総和はゼロである．
• 回路のいかなる経路でも，一周すると電圧の総和はゼロとなる．

を満足する．水管が途中で枝わかれしても．そこでの水の流れの総和はゼロである．また， 任意の水管の経路の高さの変化を積分するとゼロになる．

また，バルブと調整機構によるトランジスターを表すこともできる．コイルとコンデンサー をあらわすモデルも可能と思うが，時間が無かったので考えていない．面白い問題なので， 諸君，自ら考えてみよ．

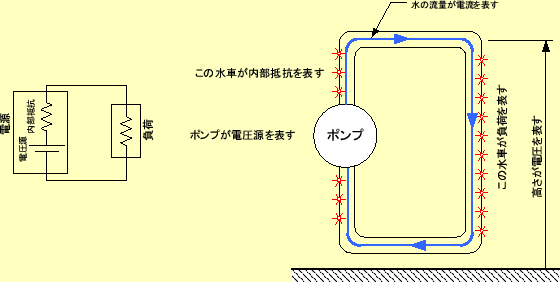

図 12: 電気回路と水の流れの類似
