OpenGLは，WindowsのDirectXと同じようなものである．DirectXはWindowsでしか使えない が，OpenGLはどのようなOSでも使える．WindowsやMacintosh，Unixでも，同じように OpenGLを使って，コンピューターグラフィックスの作成が可能である．
GLUTはOpenGLのユーティリティツールキットで，OpenGLの初期化やウィンドウ操作，イベ ント処理などを簡単に記述することができる．OpenGLを実際に使うと，結構面倒な部分が あり，それを簡単にしたものと思えば良い．
また，床井先生の著書「GLUTによるOpenGL入門」 [2]も分かりやす くて良い．GLUTを使う場合，まず最初にそろえるべき書籍である．ここでの講義もこの書 籍を元に作成している．
1 #include <stdio.h>
2 #include <GL/glut.h>
3
4 void draw(void); // プロトタイプ宣言
5 void set_color(void);
6
7 //====================================================================
8 // main関数
9 //====================================================================
10 int main(int argc, char *argv[])
11 {
12
13 glutInit(&argc, argv); // GLUT 初期化
14 glutInitDisplayMode(GLUT_RGBA); // 表示モードの指定
15 glutCreateWindow("Yamamoto's window"); // windowをタイトルを付けてを開く
16 glutDisplayFunc(draw); // イベントにより呼び出し
17 set_color(); // 塗りつぶす色指定
18 glutMainLoop(); // GLUTの無限ループ
19
20 return 0;
21 }
22
23 //====================================================================
24 // ウィンドウを塗りつぶす
25 //====================================================================
26 void draw(void)
27 {
28 glClear(GL_COLOR_BUFFER_BIT);
29 glFlush(); // 描画
30 }
31
32 //====================================================================
33 // 色の指定
34 //====================================================================
35 void set_color(void)
36 {
37 glClearColor(1.0, 0.0, 0.0, 1.0); //赤緑青と透明度
38 }

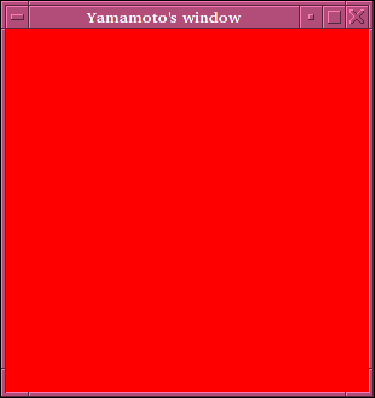

図2のウィンドウが作成される．
リスト2の例では，作成した赤く塗りつぶされたウィンドウの再描 画が必要なときに，draw()関数が実行される．たとえば，他のウィンドウに隠れて いて，それが前に出るときである．実際にその関数が実行されることを確かめることがで きる．リスト2 の27行目と28行目の間に，
![\includegraphics[keepaspectratio, scale=1.0]{figure/red_window.eps}](img5.png)
printf("function draw() has been called.\n");
function draw() has been called. function draw() has been called. function draw() has been called. function draw() has been called. function draw() has been called.
リスト2のプログラムは，無限ループglutMainLoop();の中で， イベントが起きるのを待っており，そのイベントに応じた処理を自動的に行っている．こ れを今までのプログラミングスタイルで記述するとなると大変面倒なことになる．GLUTを 使うと自動的に，イベントの処理を行う．プログラマーは，イベントと処理の内容を記述 するだけでよい．さまざまな面倒な処理は，GLUTが自動的に行うのである．プログラマー は，楽ができる仕組みとなっている．
gcc -o paint_out -I/usr/X11R6/include -Wall paint_out.c -L/usr/X11R6/lib \ -lglut -lGLU -lGL -lXmu -lXi -lXext -lX11 -lm
プログラムを直す毎にこの長いコマンドを打ち込むのはうんざりする．このようなときに， makeを使う．makeについては，教科書 [1]のpp.34-36に記述しているの詳細 は述べない．また，いろいろなWEBページにも解説があるので，それを見ると良いだろう．
私がリスト2(paint_out.c)をコンパイルしたときのMakefileをリス ト3に示す．ソースファイルとMakefileを同じディレクトリーに置い て，「make」と打ち込めば，実行ファイルができる．「make clean」とすれ ば，実行ファイルを削除できる．他のファイルをコンパイルしたい場合は，Makefile中の SRCの横のファイル名を書き直せば良い．
Makefileの大体の部分は，見れば分かるであろう．注意すべきことは，行頭
に[Tab]を打ち，スペースを空けずにコマンド--リスト3では
gccとrm--を書くことである．[Tab]の代わりにスペースで記述してはならな
い．想像がつくと思うが，#があると，そこから行末までコメント文になる．
1 CFLAGS = -I/usr/X11R6/include -Wall 2 LIBS = -L/usr/X11R6/lib -lglut -lGLU -lGL -lXmu -lXi -lXext -lX11 -lm 3 SRC = paint_out.c # ここにソースファイル名を書くだけ 4 5 #---- 実行ファイルを作成するコマンド ---------- 6 $(SRC:.c=):$(SRC) 7 gcc -o $(SRC:.c=) $(CFLAGS) $(SRC) $(LIBS) 8 9 #---- make clean で実行ファイルを削除できる -------- 10 clean: 11 rm $(SRC:.c=)
で右上
が
である．
1 #include <stdio.h>
2 #include <GL/glut.h>
3
4 void draw(void); // プロトタイプ宣言
5 void set_color(void);
6
7 //====================================================================
8 // main関数
9 //====================================================================
10 int main(int argc, char *argv[])
11 {
12
13 glutInit(&argc, argv); // GLUT 初期化
14 glutInitDisplayMode(GLUT_RGBA); // 表示モードの指定
15 glutCreateWindow("Yamamoto's window"); // windowをタイトルを付けてを開く
16 glutDisplayFunc(draw); // イベントにより呼び出し
17 set_color(); // 塗りつぶす色指定
18 glutMainLoop(); // GLUTの無限ループ
19
20 return 0;
21 }
22
23 //====================================================================

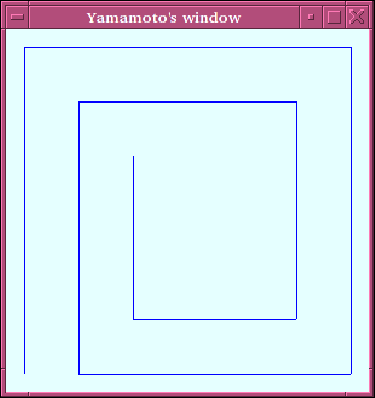

24 // 折れ線でグルグルを描く
25 //====================================================================
26 void draw(void)
27 {
28 glClear(GL_COLOR_BUFFER_BIT);
29 glColor3d(0.0, 0.0, 1.0); // 線の色指定(RGB) 青
30 glBegin(GL_LINE_STRIP); // 開始 頂点を直線で結ぶ
31 glVertex2d(-0.9, -0.9); // 頂点の指定
32 glVertex2d(-0.9, 0.9);
33 glVertex2d( 0.9, 0.9);
34 glVertex2d( 0.9, -0.9);
35 glVertex2d(-0.6, -0.9);
36 glVertex2d(-0.6, 0.6);
37 glVertex2d( 0.6, 0.6);
38 glVertex2d( 0.6, -0.6);
39 glVertex2d(-0.3, -0.6);
40 glVertex2d(-0.3, 0.3);
41 glEnd(); // 終了
42 glFlush(); // 描画
43 }
44
45 //====================================================================
46 // 色の指定
47 //====================================================================
48 void set_color(void)
49 {
50 glClearColor(0.9, 1.0, 1.0, 1.0); //赤緑青と透明度
51 }
![\includegraphics[keepaspectratio, scale=1.0]{figure/whirl.eps}](img8.png)
1 #include <stdio.h>
2 #include <GL/glut.h>
3
4 void draw(void); // プロトタイプ宣言
5 void set_color(void);
6
7 //====================================================================
8 // main関数
9 //====================================================================
10 int main(int argc, char *argv[])
11 {
12
13 glutInit(&argc, argv); // GLUT 初期化
14 glutInitDisplayMode(GLUT_RGBA); // 表示モードの指定
15 glutCreateWindow("Yamamoto's window"); // windowをタイトルを付けてを開く
16 glutDisplayFunc(draw); // イベントにより呼び出し
17 set_color(); // 塗りつぶす色指定
18 glutMainLoop(); // GLUTの無限ループ
19
20 return 0;
21 }
22
23 //====================================================================
24 // 折れ線でグルグルを描く
25 //====================================================================
26 void draw(void)
27 {

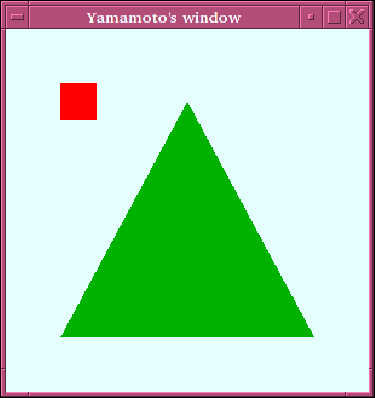

28 glClear(GL_COLOR_BUFFER_BIT);
29
30 // ---- 三角形 ---------
31 glColor3d(0.0, 0.7, 0.0); // 線の色指定(RGB) 赤
32 glBegin(GL_TRIANGLES); // 開始 三角形
33 glVertex2d(-0.7, -0.7); // 頂点の指定
34 glVertex2d( 0.0, 0.6);
35 glVertex2d( 0.7, -0.7);
36 glEnd(); // 終了
37
38 // ---- 四角形 ---------
39 glColor3d(1.0, 0.0, 0.0); // 線の色指定(RGB) 赤
40 glBegin(GL_QUADS); // 開始 四角形
41 glVertex2d(-0.7, 0.5); // 頂点の指定
42 glVertex2d(-0.7, 0.7);
43 glVertex2d(-0.5, 0.7);
44 glVertex2d(-0.5, 0.5);
45 glEnd(); // 終了
46
47 glFlush(); // 描画
48 }
49
50 //====================================================================
51 // 色の指定
52 //====================================================================
53 void set_color(void)
54 {
55 glClearColor(0.9, 1.0, 1.0, 1.0); //赤緑青と透明度
56 }
![\includegraphics[keepaspectratio, scale=1.0]{figure/tri_sqr.eps}](img9.png)
