AutoCAD ファイルの断面形状を読み込む

次のようにすれば，AutoCAD Mechanicalで作成した断面形状をAutodesk Inventorで読み込み，3次元モデルの作成ができます．

1. AutoCAD Mechanicalで断面形状作成します．作成した図は．*.dwgで保存します．
2. AutoCAD Inventorでモデルを読み込みます．

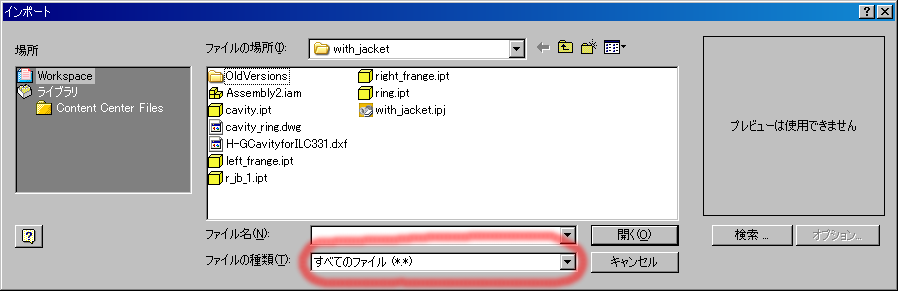

   1. メニューの挿入→インポートでAutoCAD Mechanicalで作成した断面形状を指定します．このときファイルの種類にdwgが現れるようにします．そして，ファイルを指定します．

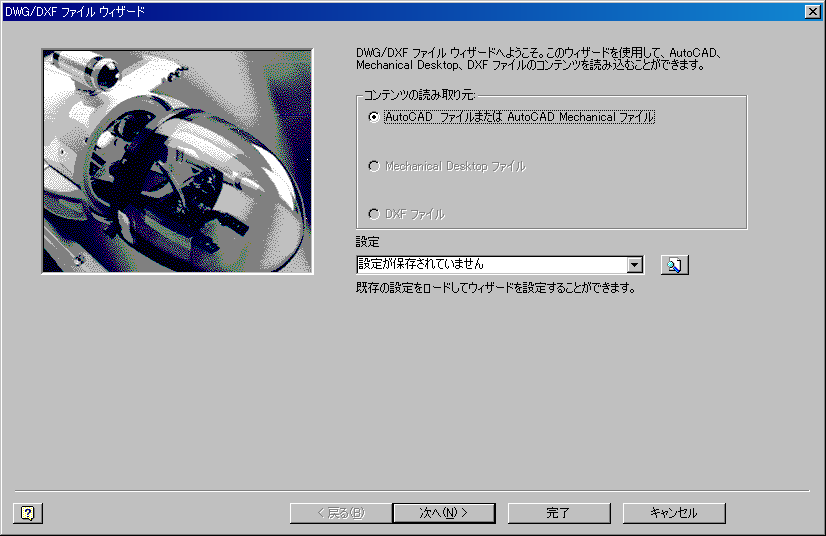

   2. DWG/DXF ファイルウィザードが立ち上がるので，適当にオプションを指定します．通常はデフォルトのままで良いでしょう．

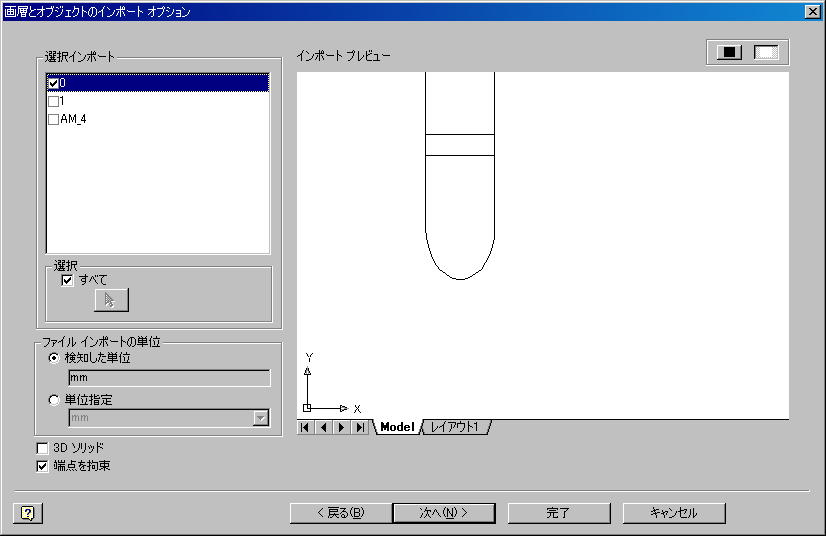

   3. 画層とオブジェクトのインポート オプションが表示されます．選択インポートを適当に選びます．

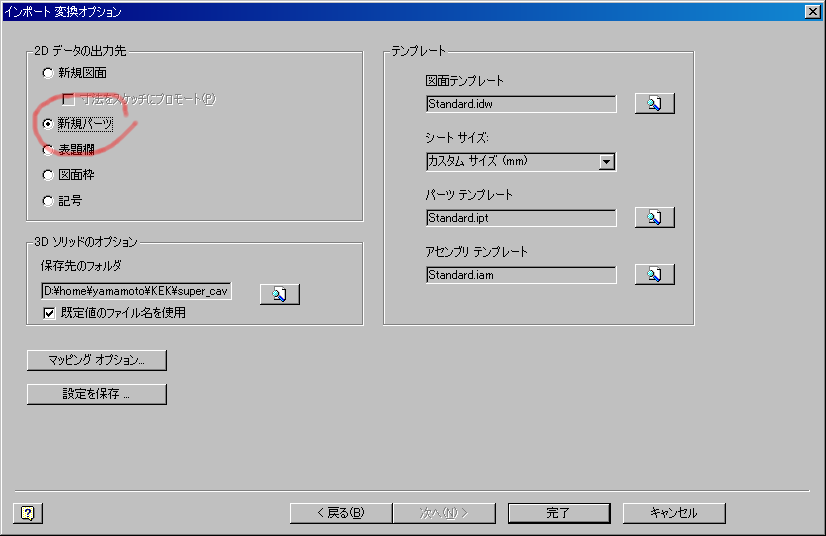

   4. 読み込むときのインポート変換オプションを2Dデータの出力先の新規パーツにします．
   5. Autodesk Inventor の画面にインポートされた図面が現れます．
3. 三次元モデルを作成します．

その他

• 起動が異常に遅い(10分程度)場合，それはWindowsの問題である．ここに解決方法が書かれている．
