コンピューター H8 設定(linux)

H8設定(linux)C言語とアセンブラを使うために

H8 を Linux で使うために設定を行います.

C言語

環境構築

クロスコンパイラー

開発環境はクロスコンパイラーを使うことになります．Linuxでのクロスコンパイラーの環境構築の方法は，いろいろあるようです．ここでは，インストールが簡単なrpmパッケージを使うことにします．rpmパッケージは，みついわゆきおさんのLinuxによるマイコンプログラミングのページの「GCC for SuperH,H8/300,AVR」から，H8/300H用バイナリパッケージ(Linux version)をダウンロードします．

h8-binutils-2.13-1.i386.rpm
h8-gcc-3.2-1.i386.rpm
h8-newlib-1.10.0-1.i386.rpm

rpmパッケージなので，インストールは簡単で，rootになり，

# rpm -ivh h8-binutils-2.13-1.i386.rpm
# rpm -ivh h8-gcc-3.2-1.i386.rpm
# rpm -ivh h8-newlib-1.10.0-1.i386.rpm

とします．インストールが完了したならば，

# h8300-hms-gcc -v

とタイプし，バージョンが表示されることを確認しましょう．私の場合は，

Using built-in specs.
Configured with: ./configure --prefix=/usr/local
     --target=h8300-hms --with-newlib
Thread model: single
gcc version 3.4.3

と表示されました．

書き込みツール

モトローラS2フォーマット(*.mot)ができあがったならば，それをH8に転送する必要があります．そのためのソフトウェアーをインストールします．これも，みついわゆきおさんのLinuxによるマイコンプログラミングのページの「Open SH/H8 writer」に公開されていますので，使わせてもらっています．私は，C言語のソースファイル

h8write.c

をダウンロードして，コンパイルしました．出来上がった実行ファイルは，パスの通った適当なディレクトリーに入れておけば良いでしょう．私は /usr/local/bin にコピーしました．

# gcc -o h8write h8write.c
# cp h8write /usr/local/bin

テスト

コンパイル

ハードウェアーとソフトウェアーのテストをしてみましょう．Strawberry LinuxさんのgccによるH8マイコン開発に示されているLEDの点灯が簡単で良いです．そこにある， h8led-0.1-20020706.tar.gzをダウンロードしましょう．ダウンロードしたら，それを解凍し，ソースのあるディレクトリーに移ります．

$ tar zxvf h8led-0.1-20020706.tar.gz
$ cd h8led

このままmakeしたのではなにもしませんので，とりあえず，ファイルを消します．

$ rm h8led.exe h8led.mot led.o

その後，makeします．

$ make

そうするとモトローラSフォーマット（*.mot）のファイルが出来上がります．ここでは，h8led.motというファイルができあがるはずです．これをH8に転送すれば，実行できます．

パソコンとH8の接続

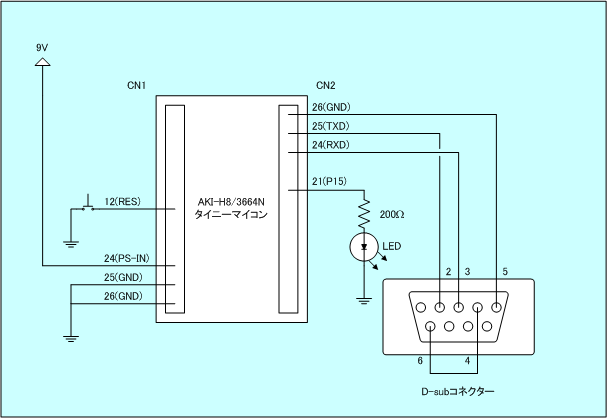

以下の回路図のとおりにブレッドボード上に部品を組み立てます．パソコンとの接続は，D-subコネクターを使いシリアルポートと接続します．

LEDの点滅回路

転送

モトローラSフォーマット（*.mot）のファイルをH8に転送する方法を示します．転送する前に，H8とパソコンの接続し，準備をします．

H8の電源をOFFします．
2つのジャンパーピン(JP2, JP3)をショートピンにより，接続します．
転送用のDSUBコネクターを接続します．
H8の電源をONにします．

h8writeコマンドを使って，ファイルをH8に転送します．このコマンドの使い方は，h8write -helpで見ることができますが，通常は

$ h8write -ターゲットCPU motファイル デバイス

とします．ターゲットCPUはH8のシリーズ名，motファイルはコンパイルしてできあがったファイル(*.mot)，デバイスはシリアルポートを示します．シリアルポートのCOM1が/dev/ttyS0，COM2が/dev/ttyS1となり，使っているポートを指定しなくてはなりません．

先ほど作成したh8led.motを転送します．

$ h8write -3664 h8led.mot /dev/ttyS0

結構，長い時間がかかりますので，気長に待ちましょう．

もし次のようなエラーがでるようでしたら，それはシリアルポートの権限が無いためです．権限を変更するか，スーパーユーザー(root)で実行してください．

FATAL:Can not open the line to the H8/OS

実行方法

転送が成功すれば，実行は簡単です．

H8の電源をOFFします．
2つのジャンパーピン(JP2, JP3)をはずします．
H8の電源を投入すると，プログラムが実行されるはずです．

プログラム転送のためのDSUBのコネクターもじゃまなので，電源OFFの時に外してしまっても良いです．

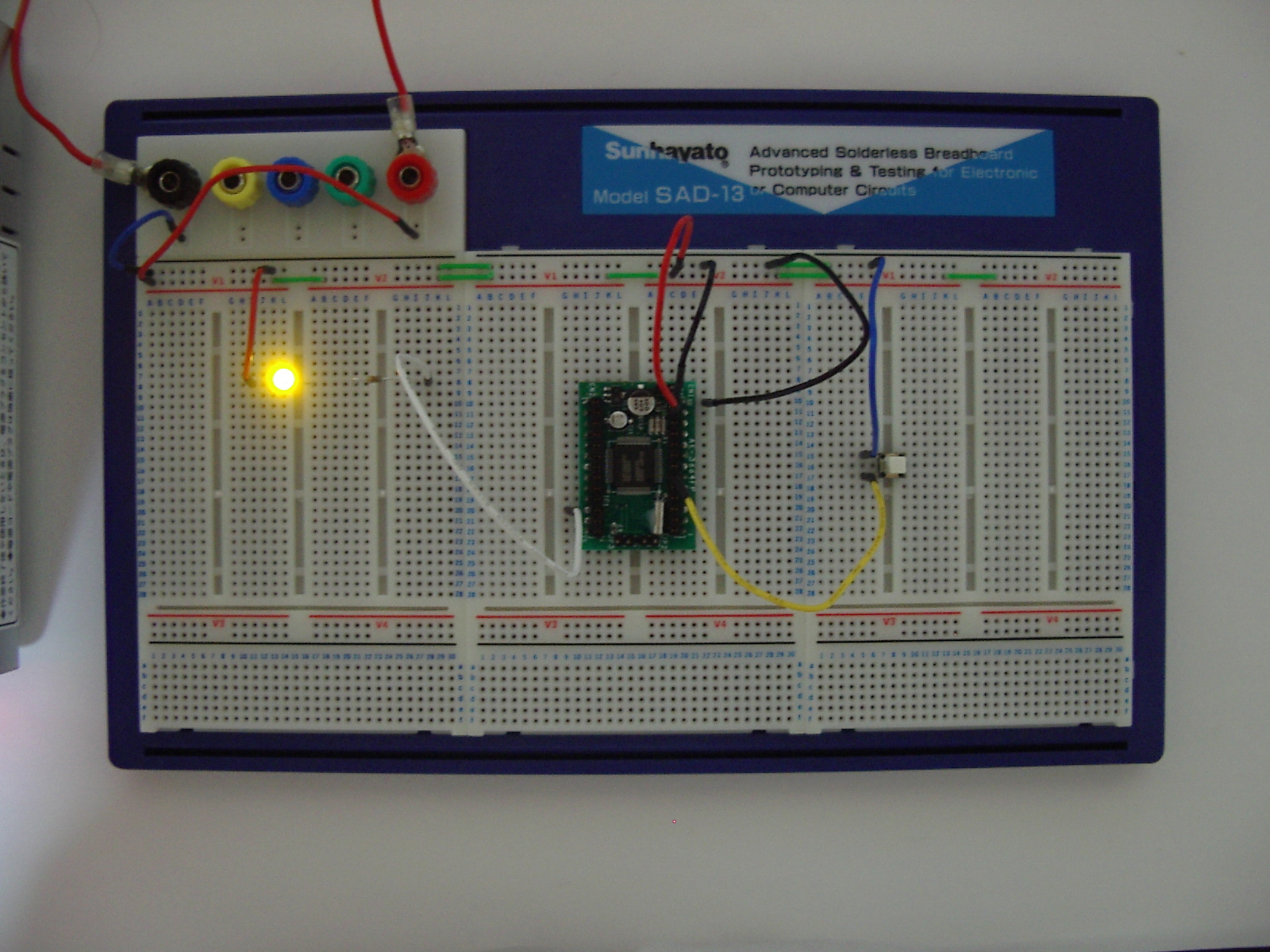

プログラムがちゃんと動作すると，1秒間隔でLEDが点滅します．

LEDの点滅

参考

このページを作成するに当たり，以下のwebを参考にしました．
