gnuplotインストール (Windows)

バージョン 5.2 のインストール

gnuplot 5.2 のインストールを方法を示します．

インストール手順

Windwos 版の gnuplot 5.2 のインストール手順を示します．

1. sourceforge の gnuplot 5.2.4 にあるインストーラー(gp524-win64-mingw_2.exe) をダウンロードします．32ビット版は，gp524-win32-mingw_2.exe です．2018年8月12日の最新バージョンは 5.2.4 です．

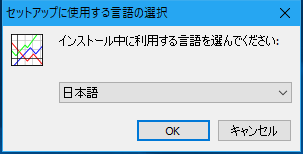

2. ダウンロードしたインストーラーをダブルクリックします．すると，ダイアログ「セットアップに使用する言語の選択」が現れます．得意な言語，通常は日本語を選択し，[OK] ボタンをクリックします(図1)．
3. ダイアログ「使用許諾契約書の同意」が現れます．この契約書の下の方に日本語訳があります．特に問題があるわけではないですが，目を通した方が良いでしょう．「同意する(A)」のラジオボタンを選択して，[次へ(N) >] ボタンをクリックします(図2)．
4. ダイアログ「情報」が現れます．これまでの gnuplot の使い方が書かれています．[次へ(N) >] ボタンをクリックします(図3)．


   図1: 言語の選択

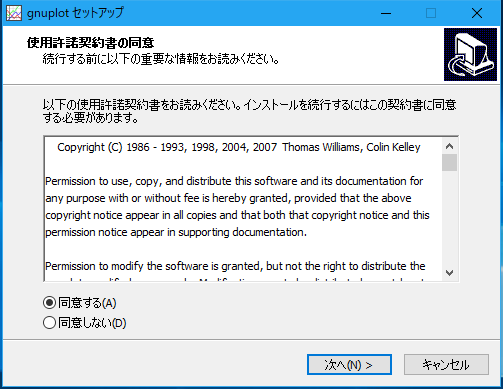

   図2: 使用許諾契約書の同意

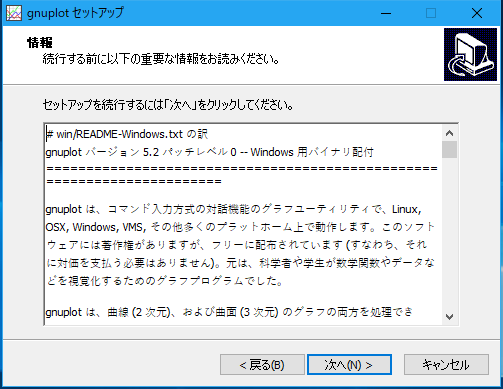

   図3: 情報

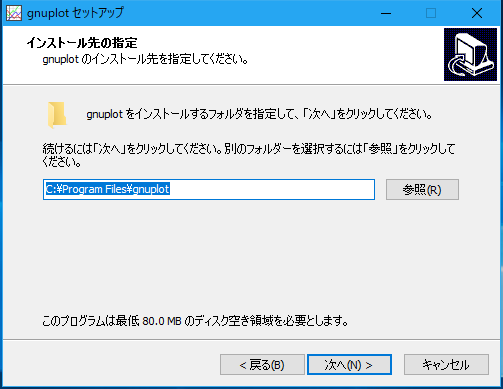

5. ダイアログ「インストール先の指定」が現れます．よほどのことが無い限り，デフォルトの設定のままにしておきます．[次へ(N) >] ボタンをクリックします(図4)．
6. ダイアログ「コンポーネントの選択」が現れます．お好みでコンポーネントを選択してください．私はフルインストールを選び，日本語対応はチェックしませんでした．そして，[次へ(N) >] ボタンをクリックします(図5)．
7. ダイアログ「プログラムグループの指定」が現れます．これもデフォルトの「gnuplot」のままにしておきます．[次へ(N) >] ボタンをクリックします(図6)．


   図4: インストール先の指定

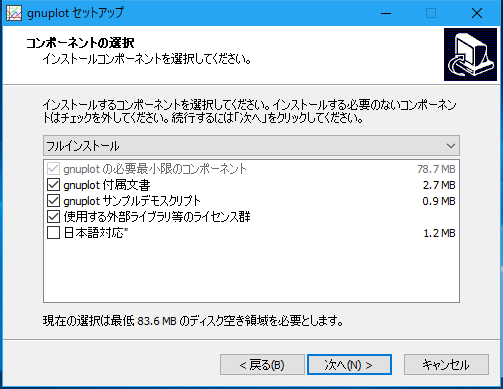

   図5: コンポーネントの選択

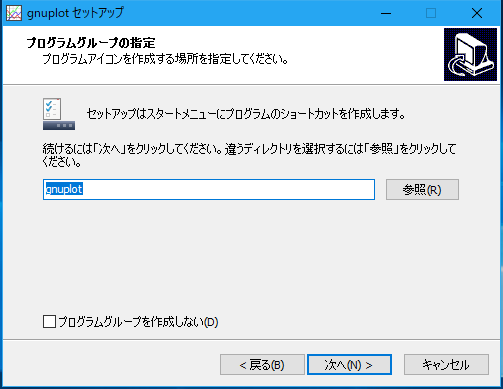

   図6: プログラムグループの指定

8. ダイアログ「追加タスクの選択」が現れます．これはお好みで選択可能ですが，「実行ファイルのディレクトリをPATH環境変数に追加する」は必ずチェックしてください．デフォルト出力形式を wxt にし，ファイルの関連づけは，plt と gp，gpl をチェックしました．[次へ(N) >] ボタンをクリックします(図7)．
9. ダイアログ「インストールの準備完了」が現れます．インストールの設定が表示されますので確認した方が良いでしょう．[インストール(I)] ボタンをクリックします(図8)．するとインストールが開始されます．
10. ダイアログ「情報」が現れます．これまでのgnuplotの変更履歴など書かれています．[次へ(N) >] ボタンをクリックします(図9)．

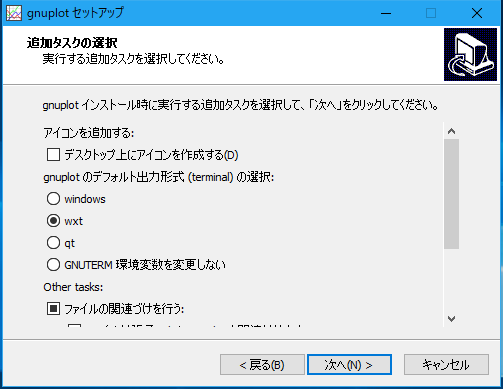

    図7: 追加タスクの選択

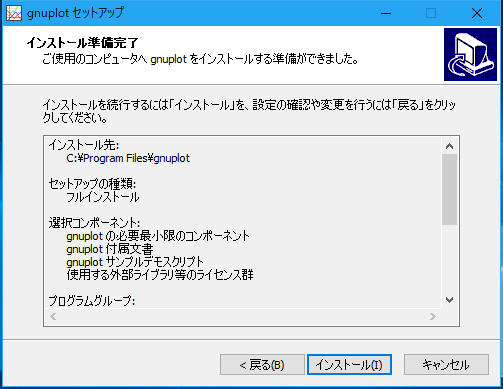

    図8: インストールの準備完了

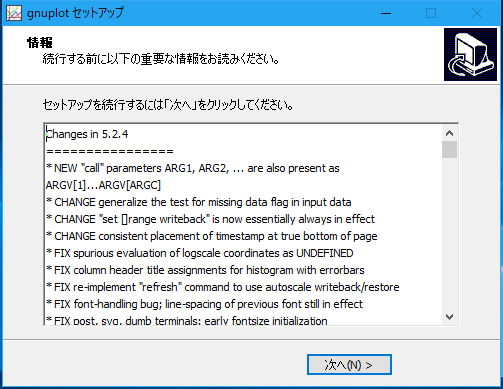

    図9: 情報

11. ダイアログ「gnuplot セットアップウィザードの完了」が現れます．二つのチェックボックスが現れますが，お好みでチェックしてください．[完了(F)] ボタンをクリックします(図10)．

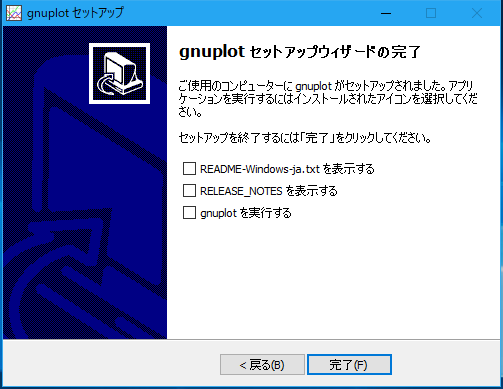

    図10: gnuplot セットアップウィザードの完了

以上で，gnuplot 5.2 のインストールは完了です．

設定

先に示したインストールの8番目の「実行ファイルのディレクトリをPATH環境変数に追加する」をチェックしてインストールできていれば，特に設定すべきものはありません．環境変数PATHは，コマンドプロンプトでコマンド「path」を実行させると確認できます．「C:\Program Files\gnuplot\bin」あるいは「C:Program Files(x86)\gnuplot\bin」が表示されれば，OKです．もし，PATHに含まれていない場合は，追加してください．

確認

確認は，二つの方法で行います．コマンドプロンプトを使う方法と gnuplot のターミナルからを使う方法です．

コマンドプロンプト

コマンドプロンプトを起動します．そして，コマンド「gnuplot」をタイプして，対話モードに入ります．コマンド「plot sin(x)」をタイプすれば，図11の様なグラフが表示されます．このグラフが表示されれば，インストールには問題がありません．

      Microsoft Windows [Version 10.0.17134.167]
      (c) 2018 Microsoft Corporation. All rights reserved.

      C:\Users\yamamoto> gnuplot

      G N U P L O T
      Version 5.2 patchlevel 4    last modified 2018-06-01

      Copyright (C) 1986-1993, 1998, 2004, 2007-2018
      Thomas Williams, Colin Kelley and many others

      gnuplot home:     http://www.gnuplot.info
      faq, bugs, etc:   type "help FAQ"
      immediate help:   type "help"  (plot window: hit 'h')

      Terminal type is now 'wxt'
      Options are '0 enhanced'
      Encoding set to 'sjis'.
      gnuplot> plot sin(x)
      gnuplot>

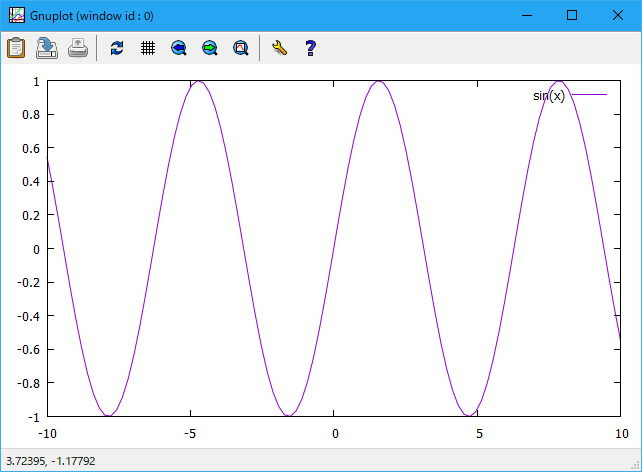

図11: コマンドプロンプトで「plot sin(x)」の実行結果

gnuplotターミナル

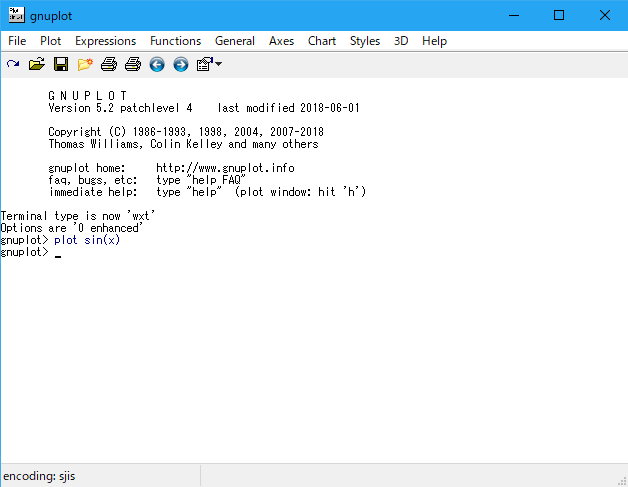

コマンドプロンプトでコマンド「wgnuplot」をタイプする，あるいは windows のスタート > gnuplot > gnuplot 5.2 patchlevel 4 を選択します．すると，gnuplot のターミナルが起動します．そして，コマンド「plot sin(x)」をタイプします(図12)．すると図13のようなプロットが現れます．このプロットは，コマンドプロンプトから作成した図11と全く同一です．

図12: gnuplot ターミナル

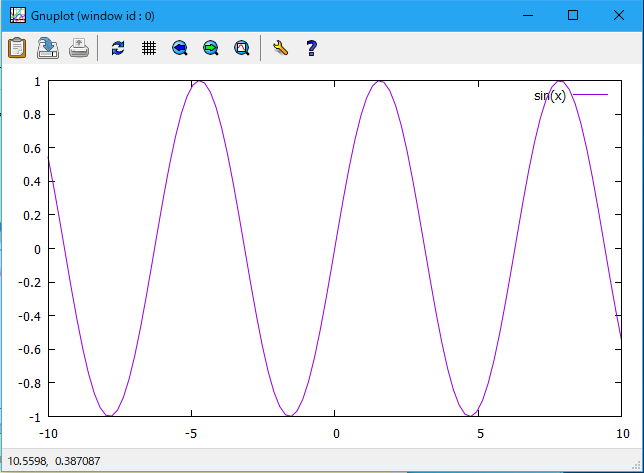

図13: ターミナルで「plot sin(x)」の実行結果

バージョン 4.6 のインストール

gnuplot 4.6 のインストールを方法を示します．

インストール手順

以下，Windows版の gnuplot 4.6 のインストール方法を示します．

1. sourceforgeの gnuplot 4.60 にあるインストーラー(gp460-win32-setup.exe)をダウンロードします．2012年9月16日の最新バージョンは 4.6.0 です．以下，これのインストール方法を示します．
2. ダウンロードしたインストーラーをダブルクリックします．すると，セキュリティの警告が出るかもしれませんが，そのまま [実行] ボタンをクリックします(図14)．
3. ダイアログ「セットアップに使用する言語の選択」が現れます．得意な言語，通常は日本語を選択して [OK] ボタンをクリックします(図15)．
4. ダイアログ「gnuplot セットアップウィザードの開始」が現れます．このダイアログには，「続行する前に他のアプリケーションを全て終了してください．」というメッセージが書かれています．ということで，他のアプリケーションを終了させます．そして，[次へ(N) >] ボタンをクリックします(図16)．

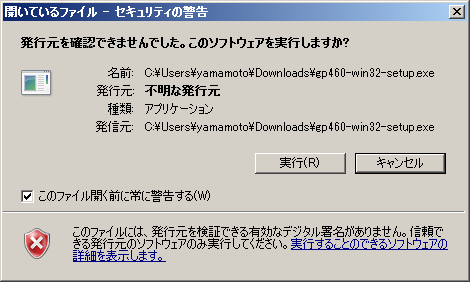

   図14: セキュリティの警告

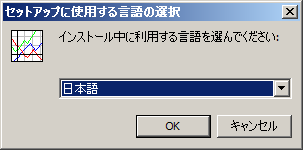

   図15: セットアップに使用する言語の選択

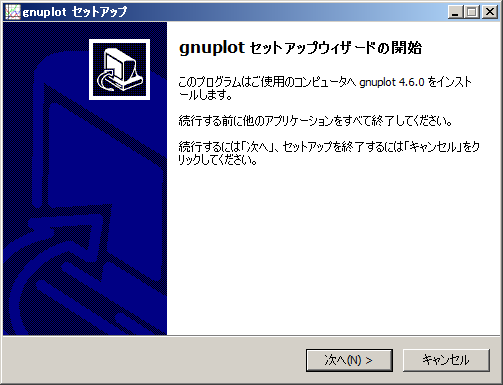

   図16: セットアップウィザードの開始

5. ダイアログ「使用許諾契約書の同意」が現れます．この契約書の下の方に日本語訳があります．特に問題があるわけではないですが，目を通した方が良いでしょう．「同意する(A)」のラジオボタンを選択して，[次へ(N) >] ボタンをクリックします(図17)．

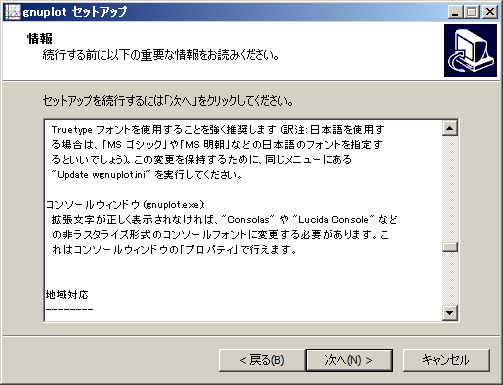

6. ダイアログ「情報」が現れます．かなり重要な情報が書かれています．しかし，この段階で読んでも忘れてしまいますので，「gnuplot セットアップの情報の本文」にコピーを置いておきますので，後で読んでください．[次へ(N) >] ボタンをクリックします(図18)．

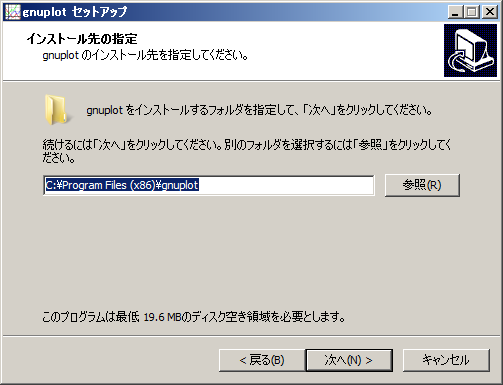

7. ダイアログ「インストール先の指定」が現れます．よほどのことが無い限り，デフォルトの設定のままにしておきます．[次へ(N) >] ボタンをクリックします(図19)．

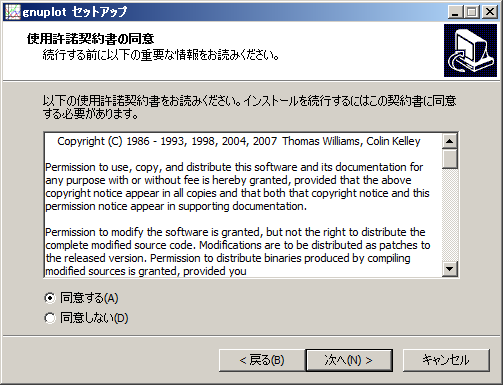

   図17: 使用許諾契約書の同意

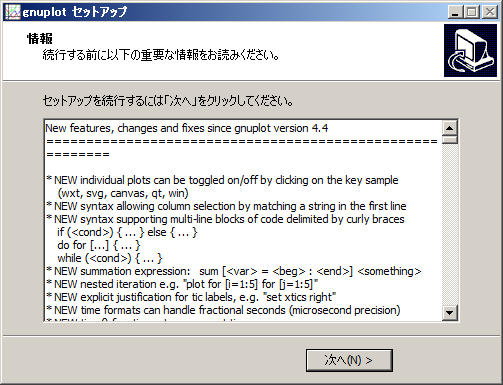

   図18: 情報



   図19: インストール先の指定

8. ダイアログ「コンポーネントの選択」が現れます．お好みでコンポーネントを選択してください．私はフルインストールを選び，日本語対応はチェックしませんでした．そして，[次へ(N) >] ボタンをクリックします(図20)．
9. ダイアログ「プログラムグループの指定」が現れます．これもデフォルトの「gnuplot」のままにしておきます．[次へ(N) >] ボタンをクリックします(図21)．

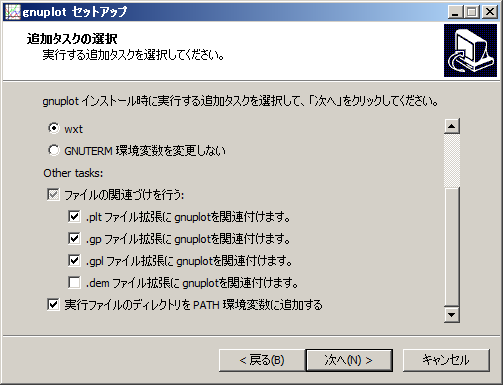

10. ダイアログ「追加タスクの選択」が現れます．これはお好みで選択可能ですが，「実行ファイルのディレクトリをPATH環境変数に追加する」は必ずチェックしてください．私は下のようにしました．[次へ(N) >] ボタンをクリックします(図22)．

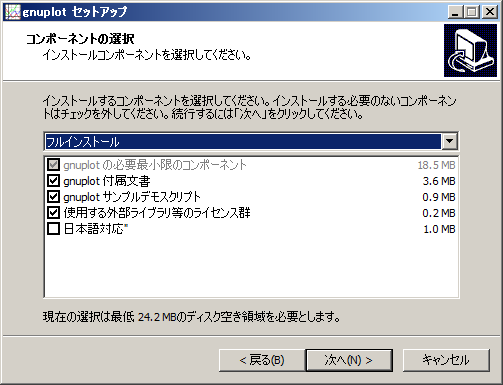

    図20: コンポーネントの選択

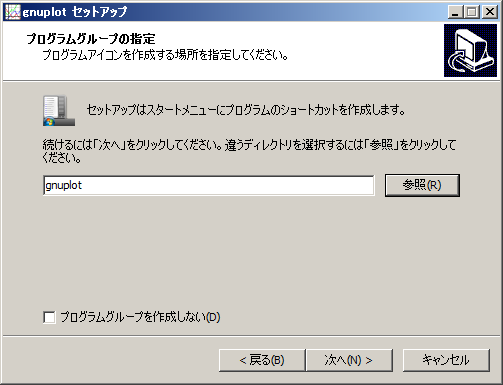

    図21: プログラムグループの指定



    図22: 追加タスクの選択

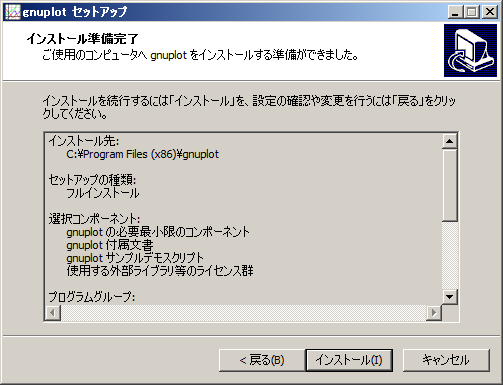

11. ダイアログ「インストールの準備完了」が現れます．インストールの設定が表示されますので確認した方が良いでしょう．私の場合は，このようになっていました．[インストール(I)] ボタンをクリックします(図23)．するとインストールが開始されます．
12. ダイアログ「情報」が現れます．これまでのgnuplotの変更履歴など書かれています．後々の参考のために，ここにその内容を置いておきます．[次へ(N) >] ボタンをクリックします(図24)．
13. ダイアログ「gnuplot セットアップウィザードの完了」が現れます．二つのチェックボックスが現れますが，お好みでチェックしてください．[完了(F)] ボタンをクリックします(図25)．


    図23: インストールの準備完了



    図24: 情報



    図25: gnuplot セットアップウィザードの完了

以上で，gnuplotのインストールは完了です．

設定

先に示したインストールの10番目の「実行ファイルのディレクトリをPATH環境変数に追加する」をチェックしてインストールできていれば，特に設定すべきものはありません．環境変数 PATH は，コマンドプロンプトでコマンド「path」を実行させると確認できます．「C:Program Files (X86)\gnuplot\bin」あるいは「C:Program Files\gnuplot\bin」が表示されれば，OK です．もし，PATH に含まれていない場合は，追加してください．

確認

確認は，二つの方法で行います．コマンドプロンプトを使う方法と gnuplot のターミナルからを使う方法です．

コマンドプロンプト

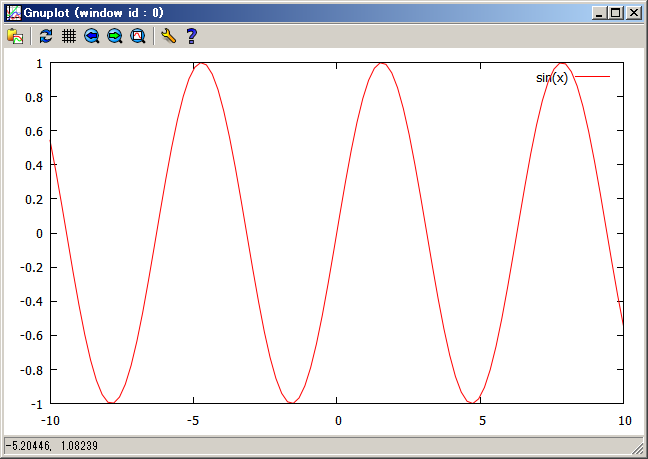

コマンドプロンプトを起動します．そして，コマンド「gnuplot」をタイプして，対話モードに入ります．コマンド「plot sin(x)」をタイプすれば，図26の様なグラフが表示されます．このグラフが表示されれば，インストールには問題がありません．

Microsoft Windows [Version 6.1.7600]
Copyright (c) 2009 Microsoft Corporation.  All rights reserved.

C:\Users\yamamoto>$ gnuplot

        G N U P L O T
        Version 4.6 patchlevel 0    last modified 2012-03-04
        Build System: MS-Windows 32 bit

        Copyright (C) 1986-1993, 1998, 2004, 2007-2012
        Thomas Williams, Colin Kelley and many others

        gnuplot home:     http://www.gnuplot.info
        faq, bugs, etc:   type "help FAQ"
        immediate help:   type "help"  (plot window: hit 'h')

Terminal type set to 'wxt'
gnuplot> plot sin(x)
gnuplot>

図26: コマンドプロンプトで「plot sin(x)」の実行結果

gnuplotターミナル

コマンドプロンプトでコマンド「wgnuplot」をタイプする，あるいは windows のスタート → すべてのプログラム → gnuplot → gnuplot4.6 (あるいは gnuplot 4.6 — console version)を選択します．すると，gnuplot のターミナルが起動します．そして，コマンド「plot sin(x)」をタイプします(図27)．すると図28のようなプロットが現れます．このプロットは，コマンドプロンプトから作成した図26と全く同一です．

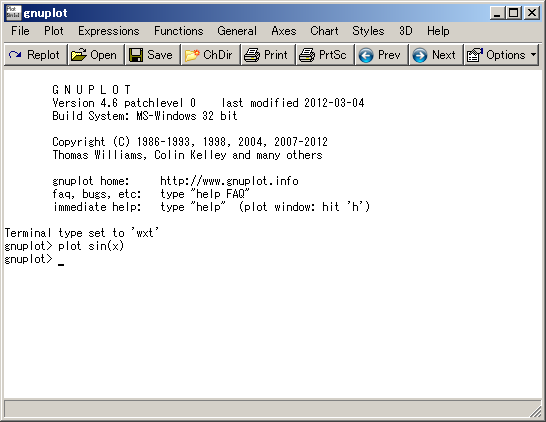

図27: gnuplot ターミナル

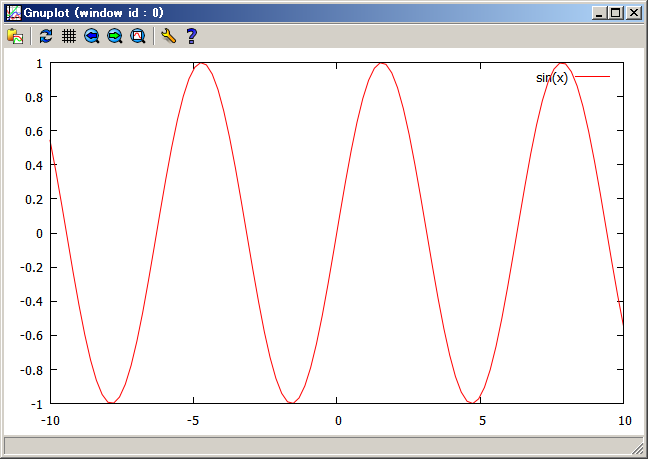

図28: ターミナルで「plot sin(x)」の実行結果
