2 プログラムの開始と終了

2.1 プログラムの始まり(START)

書式

ラベル欄	命令コード欄	オペランド欄
label	START	[実行開始番地]

• プログラムの先頭は、START命令で始まらなくてはならない。
• ラベルは、必要不可欠である。
• 実行開始番地は無くても良い。絶対番地を書くことは稀で、通常、最 初に実行する命令が書かれている行のラベル名を書く。
• 非実行文なので、フラグレジスタは変化しない(関係ない)。

この命令の役割は、プログラムの実行開始番地(アドレス)をアセンブラーに対 して指示することである。プログラムの先頭に必ず書く必要があり、これが無いと、ど こからプログラムを実行するか分からない。このSTART命令が示すアドレスが プログラムを実行するとき、最初のPR(プログラムレジスタ)の値になる。これ が実行開始番地である。

次のプログラムでSTART命令の役割を考える。 =1

PGM     START
BEGIN   LD      GR1,A
        ADDA    GR1,B
        ST      GR1,C
        OUT     D,E
        RET
A       DC      3       ;アドレスAに3を格納
B       DC      5       ;アドレスBに5を格納
C       DS      1       ;アドレスCから1語分の領域確保
D       DC      'END'   ;アドレスDから文字'END'を格納
E       DC      3       ;アドレスEに3を格納
        END

このプログラムをアセンブラー²が機 械語に変換すると、図1のようになる。STARTとEND命 令はアセンブラ命令であるため、マシン語に変換されない。他のアセンブラ命 令、DCやDSは、それが示すデータに変換される。

START命令はマシン語に変換されないが、プログラマーはアセンブラーに、こ のプログラムはラベルBEGINから実行すると言うことを伝えなくてはならない。 ラベルBEGINは、最初に実行する命令

LD GR1,A

の先頭番地が格納されているアドレスを示す。そのアドレスがプログラム実行 開始時にプログラムレジスターPRにセットされる。それを確実にするために、 START命令がある。この命令で、最初に実行させる命令を示すのである。 CPUは、その番地に書かれた0と1の集まりは命令と解釈する。

START命令など無くして、最初の行から実行するように約束することも出 来るであろう。こうすると、いつも先頭の行から実行することになり、実際プ ログラムを書く場合不便なことがある。START命令が有った方が、便利な のである。

もし、オペランド欄に記述が無い場合、START命令の次の行からプログラムの 実行は開始することになっている。START命令のラベルは、そのプログラム自 身で参照されることはないが、絶対に必要である。ほかのプログラム、たとえ ばOSがプログラムの実行を指示する場合、このラベルが使われる。そしてこの ラベルが示すアドレスは、このプログラムの実行開始番地になる。したがっ て、図1のラベルPGMとBEGINは同じアドレス#0020である。

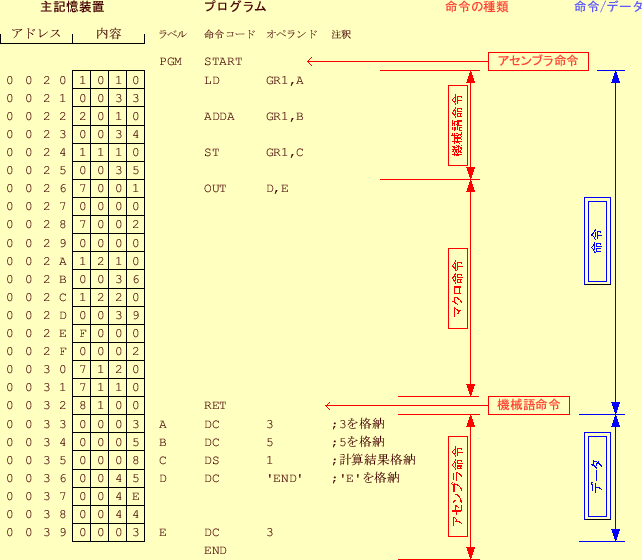

図 1: メモリーの内容と命令の種類

2.2 プログラムの終わり(END)

書式

ラベル欄	命令コード欄	オペランド欄
	END

• プログラムの最後に、必ずEND命令を書かなくてはならない。
• ラベル欄とオペランド欄は、書いてはならない。
• 非実行文なので、フラグレジスタは変化しない(関係ない)。

この命令の役割は、プログラムの終わりをアセンブラーに対して知らせること である。プログラムの最後に必ず書く必要があり、これが無いと、ど こでプログラムが終わったのか分からない。プログラムの実行が終わったとこ ろではなく、プログラマーが記述したソースコードの終わりを示す。

END文はラベルをつけることはできない。この命令は、主記憶装置に格納 されないので、対応するアドレスが無いからである。また、処理の対象となる オペランドもありませんので、書くことはできない。しかし、END文の後 に注釈は許される。アセンブラーは、これは無視する³。
