3 プログラムの開始と終了

3.1 プログラムの始まり(START)

書式

ラベル欄	命令コード欄	オペランド欄
label	START	[実行開始番地]

• プログラムの先頭は，START命令で始まらなくてはならない．
• ラベルは，必要不可欠である．
• 実行開始番地は無くても良い．絶対番地を書くことは稀で，通常，最 初に実行する命令が書かれている行のラベル名を書く．
• 非実行文なので，フラグレジスタは変化しない(関係ない)．

この命令の役割は，プログラムの実行開始番地(アドレス)をアセンブラーに対して指示す ることである．プログラムの先頭に必ず書く必要があり，これが無いと，どこからプログ ラムを実行するか分からない．プログラム実行時に，このSTART命令が示すアドレス が最初のPR(プログラムレジスタ)の値になる．これが実行開始番地である．

リスト1のプログラムでSTART命令の役割を考える．このプログラムを アセンブラーが機械語に変換すると，図2のようになる．START とEND命令はアセンブラ命令であるため，マシン語に変換されない．他のアセンブラ命令， DCやDSは，それが示すデータに変換される． [caption=CASL IIのプログラム例．3+5を計算する,label=prog:add] program/add.cas

START命令はマシン語に変換されないが，プログラマーはアセンブラーに，このプロ グラムはラベルBEGINから実行すると言うことを伝えなくてはならない．ラベル BEGINは，最初に実行する命令

LD GR1,A

の先頭番地が格納されているアドレスを示す．そのアドレスがプログラム実行開始時にプ ログラムレジスターPRにセットされる．それを確実にするために，START命令がある． この命令で，最初に実行させる命令を示すのである．CPUは，その番地に書かれた0と1の 集まりは命令と解釈する．

START命令など無くして，最初の行から実行するように約束することも出来るであろ う．こうすると，いつも先頭の行から実行することになり，実際プログラムを書く場合不 便なことがある．START命令が有った方が，便利なのである．

もし，オペランド欄に記述が無い場合，START命令の次の行からプログラムの実行は 開始することになっている．START命令のラベルは，そのプログラム自身で参照されるこ とはないが，絶対に必要である．ほかのプログラム，たとえばOSがプログラムの実行を指 示する場合，このラベルが使われる．そしてこのラベルが示すアドレスは，このプログラ ムの実行開始番地になる．したがって，図1のラベルPGMとBEGINは同じアドレ ス#0020である．

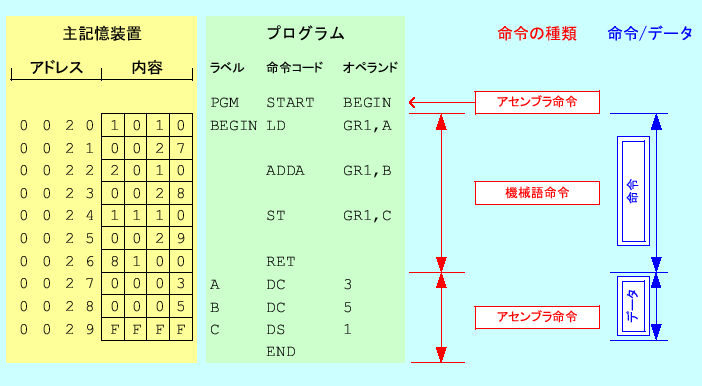

図 2: メモリーの内容と命令の種類

3.2 プログラムの終わり(END)

書式

ラベル欄	命令コード欄	オペランド欄
	END

• プログラムの最後に，必ずEND命令を書かなくてはならない．
• ラベル欄とオペランド欄は，書いてはならない．
• 非実行文なので，フラグレジスタは変化しない(関係ない)．

この命令の役割は，プログラムの終わりをアセンブラーに対して知らせることである．プ ログラムの最後に必ず書く必要があり，これが無いと，どこでプログラムが終わったのか 分からない．プログラムの実行が終わったところではなく，プログラマーが記述したソー スコードの終わりを示す．

END文はラベルをつけることはできない．この命令は，主記憶装置に格納されないの で，対応するアドレスが無いからである．また，処理の対象となるオペランドも無いので， 書くことはできない．しかし，END文の後に注釈は許される．アセンブラーは，これ は無視する³．
