4 結果

4.1 周波数応答

例えば，微分回路の場合は，表3のように記録し，このデータか ら原理で述べた特性曲線を描く．また，これにならって積分回路の場合も，記録されたデー タから特性曲線を描く(片対数方眼紙に全ての曲線を描くこと)．

表 3: 微分回路の測定結果の表

$C$=        [F],    $R=$        [$\Omega$]
周波数	入力電圧	出力電圧	リサジュー図形		位相角$\theta_R$ [deg]		利得 $G_R$ [dB]
$f$ [Hz]	$V_1$ [V]	$V_2$ [V]	$Y$ [V]	$y$ [V]	理論値	実測値	理論値	実測値

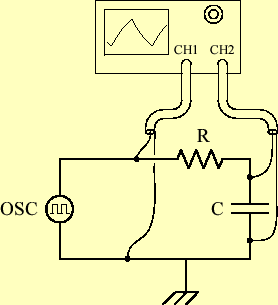

4.2 時間応答

• $\omega\tau$と微分回路の出力波形の描け．
• $\omega\tau$と積分回路の出力波形を描け．

ただし，

$$\omega=2\pi\times$$ (11)

とする．
