5 LU分解

5.1 LU分解による解の計算方法

係数行列 $\boldsymbol{A}$が下三角行列 $\boldsymbol{L}$と上三角行列 $\boldsymbol{U}$の積に展開でき たとする．

$$\boldsymbol{A}=\boldsymbol{L}\boldsymbol{U}$$ (14)

下三角行列と上三角行列の要素を書き出すと

$$\begin{bmatrix}\alpha_{11} & 0 & 0 & 0 \\ \alpha_{21} & \alpha_{2... ...1} & a_{32} & a_{33} & a_{34}\\ a_{41} & a_{42} & a_{43} & a_{44} \end{bmatrix}$$ (15)

となる．

このようにLU分解できると，連立1次方程式は

$$\boldsymbol{Ax}=(\boldsymbol{LU})\boldsymbol{x}=\boldsymbol{L}(\boldsymbol{Ux})=\boldsymbol{b}$$ (16)

と書ける．これをさらに書き換えると，

$$\boldsymbol{Ly}=\boldsymbol{b}$$ (17)

$$\boldsymbol{Ux}=\boldsymbol{y}$$ (18)

となる．これらの連立方程式の解 $\boldsymbol{y}$と $\boldsymbol{x}$は，それぞれの係数 が三角行列なので容易に計算できる(ガウス消去法と後退代入の説明を見よ)． $y$の方は，係数が下三角行列なので$1$〜$N$まで前進代入により解ける． 具体的には，

$$\begin{aligned}y_1&=\frac{1}{\alpha_{11}}b_1\\ y_i&=\frac{1}{\a... ...}^{i-1}\alpha_{ij} y_j\right) \qquad i=2,3,\cdots,N \end{aligned}$$

である．この$y$が求まったならば，今度は係数が上三角行列の式()の $\boldsymbol{x}$を求める．これは，$N$〜$1$の順序で計算する後 退代入を使う．

$$\begin{aligned}x_N&=\frac{1}{\beta_{NN}}y_N\\ x_i&=\frac{1}{\be... ...1}^N\beta_{ij} x_j\right) \qquad i=N-1,N-2,\cdots,1 \end{aligned}$$

これらの前進代入と後退代入は，コンピューターにとって非常に簡単に計算できる．これ は，係数行列$A$をLU分解できれば，連立方程式は簡単に解けると言っている．次節でLU 分解の方法を詳しく説明する．

いったんLU分解が出来てしまえば，式(1)の右辺 $\boldsymbol{b}$が変わっ ても，そのLU分解の形を変える必要がない．右辺が変わっても，LU分解は1回で済む．こ れが，ガウスの消去法と後退代入を組み合わせた方法やガウス・ジョルダン法に比べて， 際立って優れている点である．

5.2 LU分解(クラウトのアルゴリズム)

LU分解するということは，式(15)の $\alpha_{ij}$と $\beta_{ij}$ を計算することにほかならない．この式の行列方程式は，$N^2+N$の未知数と$N^2$の式を 含む．未知数の数が方程式の数より多いので，$N$個の未知数を勝手に決めて残りを計算 することが可能である．従って，LU分解は一意に決まらない，計算しやすいように$N$個 の未知数を決めることができる．ここでは，LU分解のクラウト(Crout)のアルゴリズムに 従い，

$$\alpha_{ii}=1 \qquad i=1,2,3,\cdots,N$$ (21)

とする．

それでは，クラウトのアルゴリズムによるLU分解の手順を示すことにする．

1. $\alpha_{ii}=1\quad(i=1,\cdots,N)$とします．この操作により，解 くべき行列方程式(15)は

   $$\begin{bmatrix}1 & 0 & 0 & 0 \\ \alpha_{21} & 1 & 0 & 0 \\ \alpha... ...1} & a_{32} & a_{33} & a_{34}\\ a_{41} & a_{42} & a_{43} & a_{44} \end{bmatrix}$$ (22)



   と変形できる．
2. この式を見ると， $\beta_{ij}$と $\alpha_{ij}$が次に示す順序で簡単に求められ ることが分かる．まずは式を見て分かるように， $\beta_{11}$が直ちに計算できる． 次に $\beta_{11}$を利用して， $\alpha_{21},\alpha_{31},\alpha_{41}$を求める ことができる．これで，$L$と$U$の第1列目が求められた．次に第2列目である．こ れも $\beta_{12}$は直ちに計算できる．そうして，これまで分かっている $\beta_{ij}$と $\alpha_{ij}$を使うと， $\beta_{22},\alpha_{32},\alpha_{42}$ を求めることができる．これで第2列目は終わりで，同じことを繰り返すと，全て の $\beta_{ij}$と $\alpha_{ij}$が計算できる．これをアルゴリズムにすると次の ようになる．
   $j=1,2,3,\cdots,N$という順序で計算する． $\boldsymbol{L}$と $\boldsymbol{U}$ の$j$列目を計算することになる．具体的には，以下のようにして，$j$列目の $\beta_{ij}$と $\alpha_{ij}$を求める．
   • まず， $i=1,2,\cdots,j$について，次式に従い $\beta_{ij}$を 計算する．

     $$\begin{aligned}\beta_{1j}&=a_{1j}\\ \beta_{ij}&=a_{ij}-\sum_{k=1}^{i-1}\alpha_{ik}\beta_{kj} \end{aligned}$$




   • 次に， $i=j+1,j+2,\cdots,N$について， $\alpha_{ij}$を計算する．

     $$\begin{aligned}\alpha_{ij}&=\frac{1}{\beta_{jj}}\left( a_{ij}-\sum_{k=1}^{j-1}\alpha_{ik}\beta_{kj} \right) \end{aligned}$$




   • これで， $\boldsymbol{L}$と $\boldsymbol{U}$の$j$列目が完成したので，同じ操作を $j+1$列目に行う．同じことを繰り返して，LU分解の行列を 完成させる．

この方法により，LU分解ができる．次に示すピボット選択をしなければ，アルゴリズムは 非常に単純である．

5.3 ピボット選択

ここでも，ピボット選択の問題が出てくる．式(24)の $\beta_{jj}$ で割る部分である．安定な解を求めるためには，ピボット選択は必要不可欠ということで ある．完全ピボット選択は複雑なので，部分ピボット選択で十分であろう．

ではどうするかですが，これも途中($j$列)まで分解した行列は崩したくない．そのため には，行列 $\boldsymbol{L}$の行を交換し，それに対応した行列 $\boldsymbol{A}$ の行を交換すれば問題 がもっとも少なくなる．当然，行列 $\boldsymbol{U}$は行も列も変化しない．最終的には行を交換 した行列 $\boldsymbol{A}^\prime$のLU分解が出来る．連立1次方程式を解くときには，同様に $\boldsymbol{b}$の行も交換しておく．ただし，行の交換であるため，解 $\boldsymbol{x}$の要素の順序は 入れ替わらない．

つぎに，どのようにして交換する行を決めるかである．一般的には， $\beta_{jj}$が大き くなるように選択すれば良い結果が得られる．クラウト法のピボット選択は，次のように 進める．$j$列目のピボットを選択する場合についてである．

1. まずは，$j-1$列目までの行列 $\boldsymbol{L}$の各行の要素の最大値を1に規 格化する．同時に，対応する行列 $\boldsymbol{A}$の行も同じ係数を掛ける．
2. そうして，

   $$\begin{aligned}\gamma_{i}&=a_{ij}-\sum_{k=1}^{i-1}\alpha_{ik}\beta_{kj} \qquad (i=j,j+1,\cdots,N) \end{aligned}$$



   を計算する．これは，式(23)と同じ， 式(24)と $\beta_{jj}$で割ること以外は同じであ ることに注意が必要である．
3. 最大の $\gamma_{i}$となるものをピボットとして選択する．
4. 最大のピボットとなる行が分かったので，後は元(規格化前)の $\boldsymbol{L}$と $\boldsymbol{A}$を用いて，式(24)と $\beta_{jj}$を計算する．

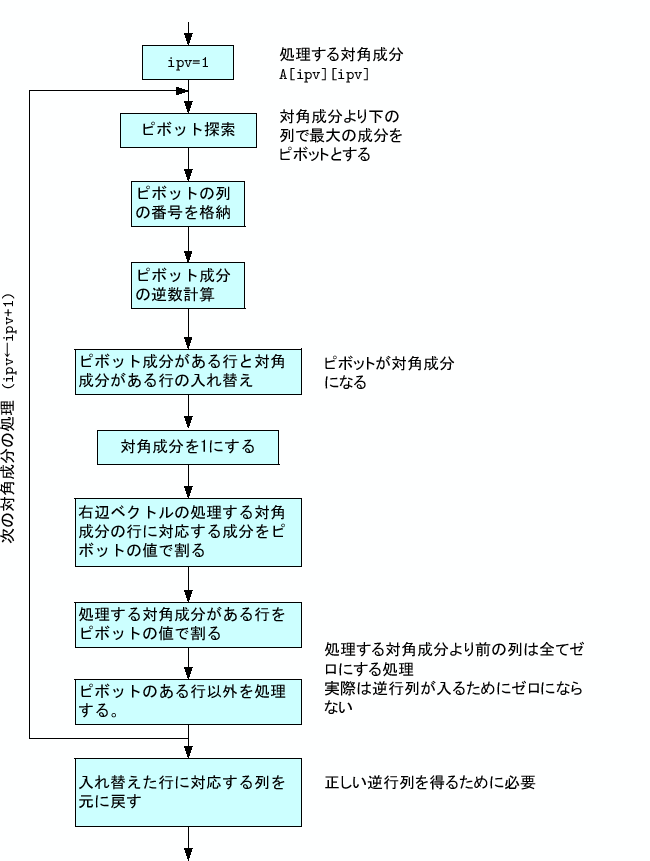

これがピボット探索のルーチンである．実際には，ピボット作成用の関数を作成 して，計算をすることになる．
