CST StudioLow Frequency: 静磁場: コイルコイルと電磁石

CST Studio を使った静磁場解析の説明をします．

はじめに

CST-Studio を使い空芯コイルの計算方法を示します．

起動順序は以下の通りです．

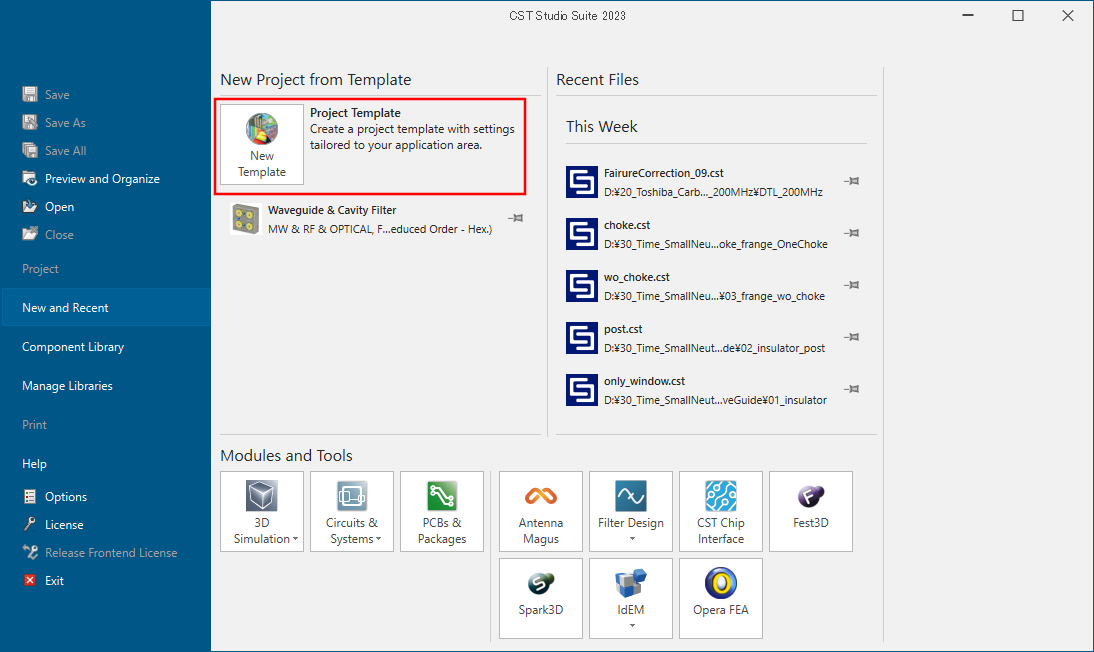

CST-Studio を起動させます．そして，Project Template の New Template をクリックします(図1)．

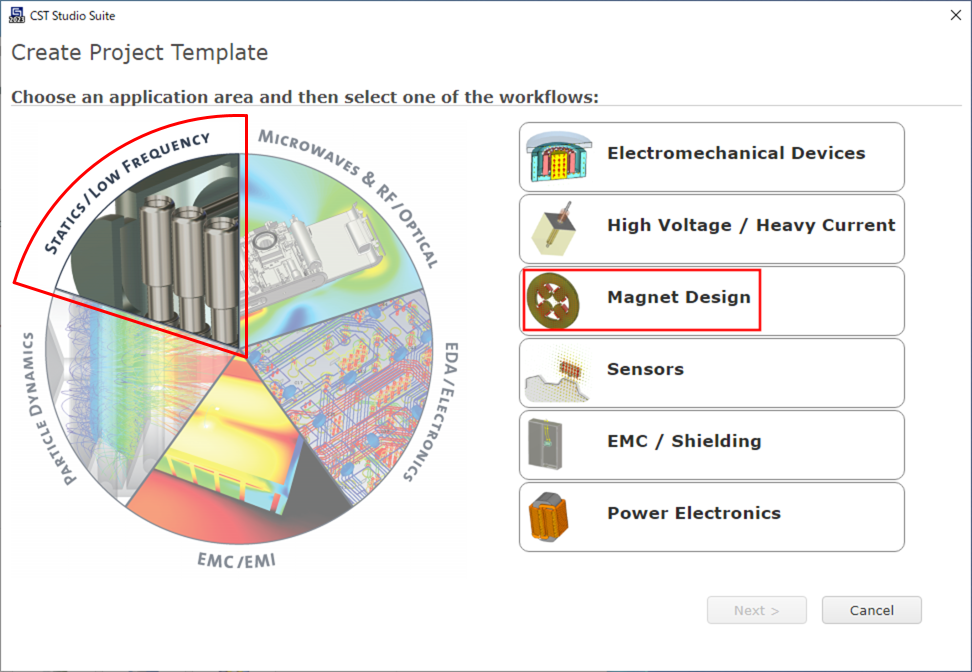

現れた Create Project Template の Statics/Low FREQUENCY をクリックし，Maghet Design を選択します(図2)．

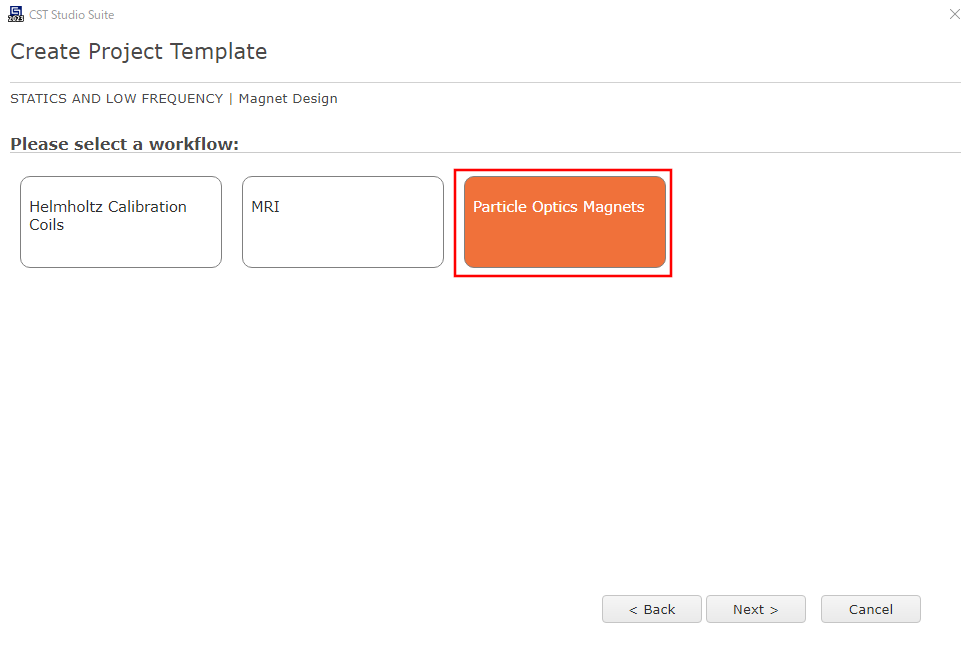

workflow の選択の画面が現れますので，Particle Optics Magnets を選択し [Next >] をクリックします(図3)．

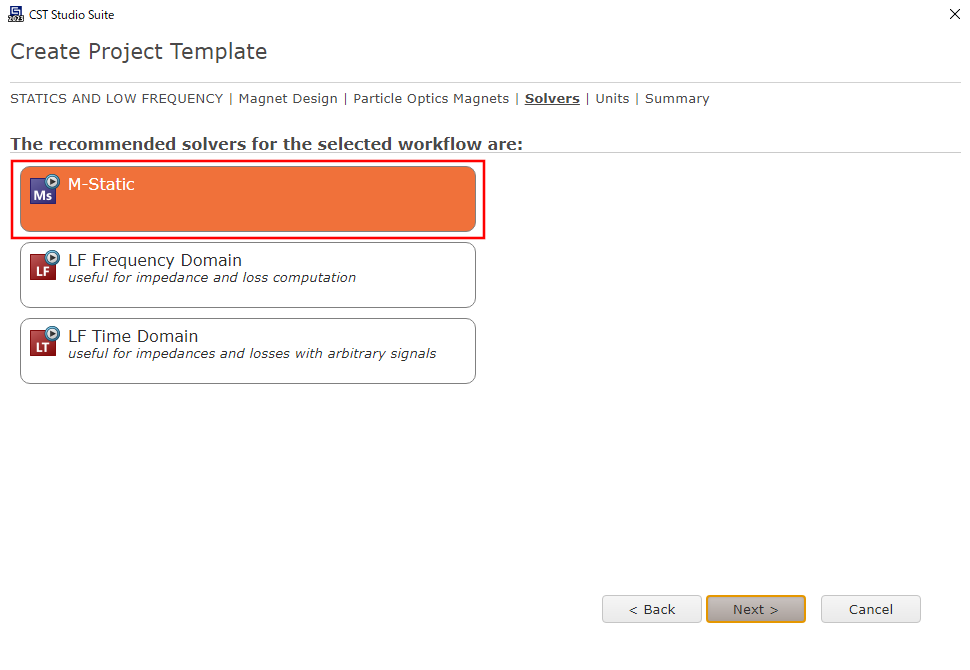

Solver の選択画面では「M-Static」とし [Next >] をクリックします(図4)

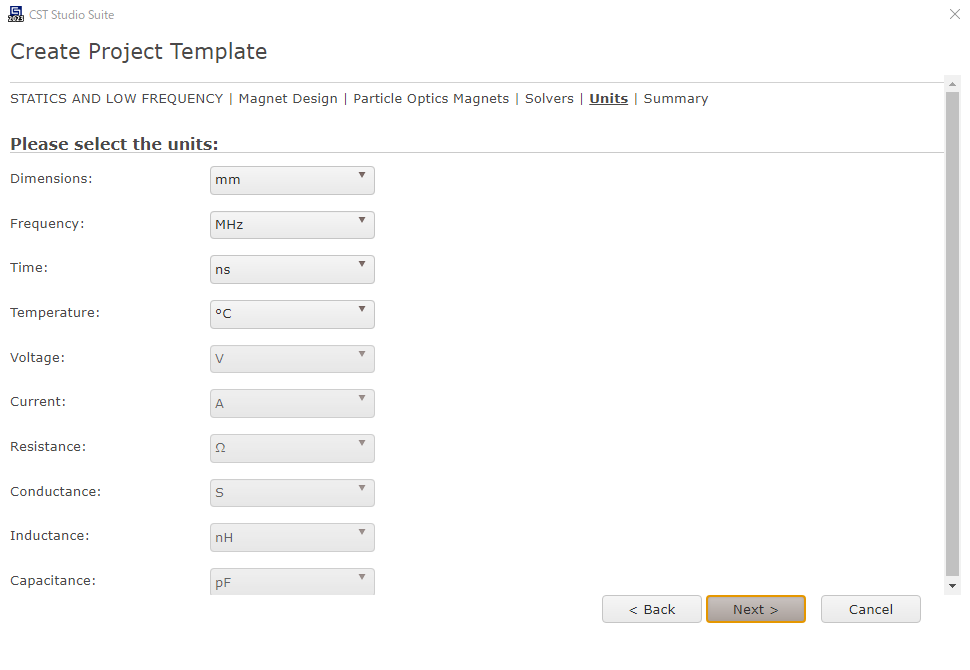

単位の設定が可能です．適当に設定し [Next >] をクリックします(図5)

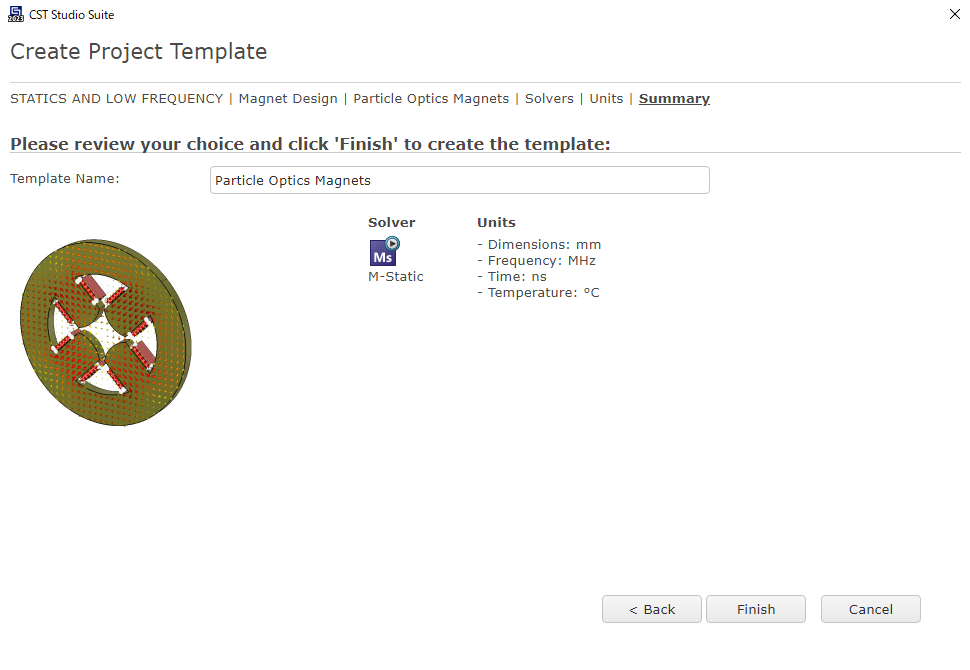

設定の確認画面が現れます．問題なければ [Finish] をクリックします(図5)
