Qt4OpenGLグラフィックライブラリーでお絵かき

初めての OpenGL

実行例

まずは，できるだけ簡単なプログラムを作成して，使ってみましょう．次のような折れ線を描くプログラムです．

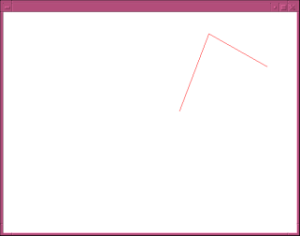

OpenGLによる折れ線

プログラムソース

プログラムは，3つのファイルから構成されます．描画クラスのヘッダーファイルと描画クラスのプログラム，メイン関数です．Qtでプログラムを作る場合の一般的な構成です．ここではOpenGLを使うために，QGLWidgetを継承したsimple_lineと言うクラス作成しています．

描画クラスのヘッダーファイル(simple_line.h)．

001   #ifndef SIMPLE_LINE_H
002   #define SIMPLE_LINE_H
003   #include <QtOpenGL>
004
005   class simple_line:public QGLWidget
006   {
007     Q_OBJECT
008
009     public:
010     simple_line(QWidget *parent=0);
011
012    protected:
013     void initializeGL();
014     void paintGL();
015   };
016
017   #endif

OpenGLの命令を使って絵を描くために，QGLWidgetを継承したクラスを作成します．そのクラスでOpenGLの命令を使うだけです．

描画クラス(simple_line.cpp)．

001   #include "simple_line.h"
002
003   //=======================================================================
004   // コンストラクター
005   //=======================================================================
006   simple_line::simple_line(QWidget *parent):QGLWidget(parent)
007   {
008   }
009
010   //=======================================================================
011   // OpenGLの初期化
012   //=======================================================================
013   void simple_line::initializeGL()
014   {
015     glClearColor(1.0, 1.0, 1.0, 1.0);          // 画面クリアーの色(背景色)  RGBA
016   }
017
018
019   //=======================================================================
020   // 絵を描くメンバー関数
021   //=======================================================================
022   void simple_line::paintGL()
023   {
024     glClear(GL_COLOR_BUFFER_BIT);
025
026     // ---- 直線 ---------
027     glColor3d(1.0, 0.0, 0.0);            // 色指定(RGB)
028     glBegin(GL_LINE_STRIP);              // 直線を描き始める
029     glVertex2d(0.2,  0.1);               // 開始の座標
030     glVertex2d(0.4,  0.8);
031     glVertex2d(0.8,  0.5);               // 終了の座標
032     glEnd();                             // 直線の終了
033   }

メイン関数(main.cpp)．

001   #include <QApplication>
002   #include "simple_line.h"
003
004   int main(int argc, char *argv[])
005   {
006     QApplication appli(argc, argv);
007
008     simple_line *gl = new simple_line;
009     gl->show();
010
011     return appli.exec();
012   }

コンパイル方法

コンパイルは以下のようにします．

1. プロジェクトファイルを作成する．

   $ qmake-qt4 -project

2. できあがったプロジェクトファイル(*.pro)を編集する．OpenGLを使うためには，以下を追加する．

   QT += opengl

3. Makefileを作成する．

   $ qmake-qt4

4. 実行ファイルを作成する．

   $ make

以下は工事中

• main.cpp
• training.h
• training.cpp
