CST Studio電子銃電子銃のシミュレーション方法

電子銃について

多くの電子線形加速器の電子の発生源は電子銃のカソードです．産業用はほぼ 100 % 熱カソードが用いられています．信頼性が高く扱いやすい，装置(電源)が単純だからです．

加速管内のビームダイナミックス計算のために

私の場合，電子銃と加速管は別々にシミュレーションします．計算手法が待った異なるからです．電子銃を最適化したシミュレーションの結果，得られた電子ビーム情報を加速管の計算に渡します．具体的には，電子銃の Trac solver の Particle 2D monitor のビーム情報を *.pio ファイルに保存し，それを加速管の PIC solver が読み込みます．

Trak solver での *.pic の作成方法は，以下のとおりです．

1. 電子銃の計算の設定を行います．
2. Navigation Tree の Particle Interfaces を右クリックし，New Paticle Export Interfaces…を選択します．すると，図1に示すダイアログ: Define Particle Export Interface が現れます．

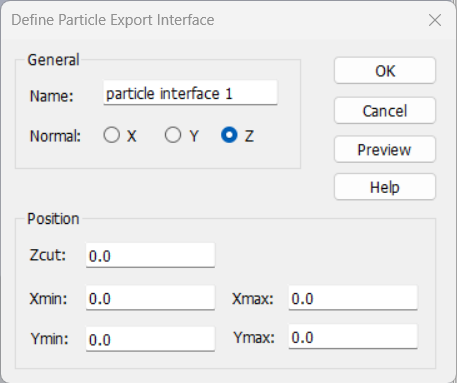

   図1: Define Particle Export Interface

3. ダイアログに必要な数値を入力します．Name は *.pio のファイル名です．垂直方向 (Normal) とビーム情報を出力する座標を指定します．
4. Track solver の計算が終わると，CST Studio のファイル群のディレクトリーの中の Result に，*.pio ファイルが作成されます．
