振動の様子
ここでの計算は，classic環境で実施しました．ノードの値をファイルから読み出して，他のプログラムで処理するためです．
超伝導空洞の機械振動のモードを軸対称二次元モデルで計算しました．ここでは，Heベッセルフランジの外周部を固定端としています．

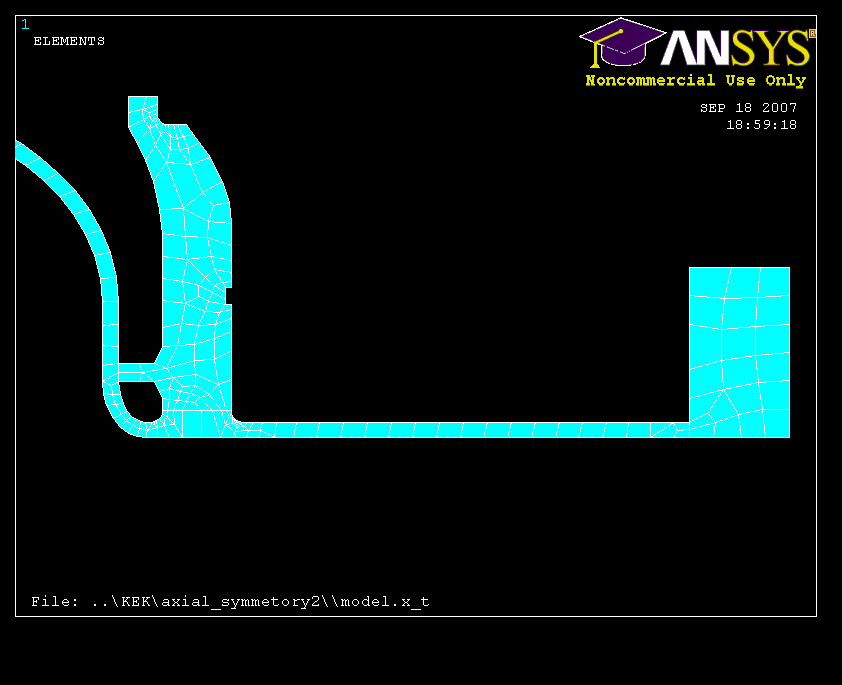

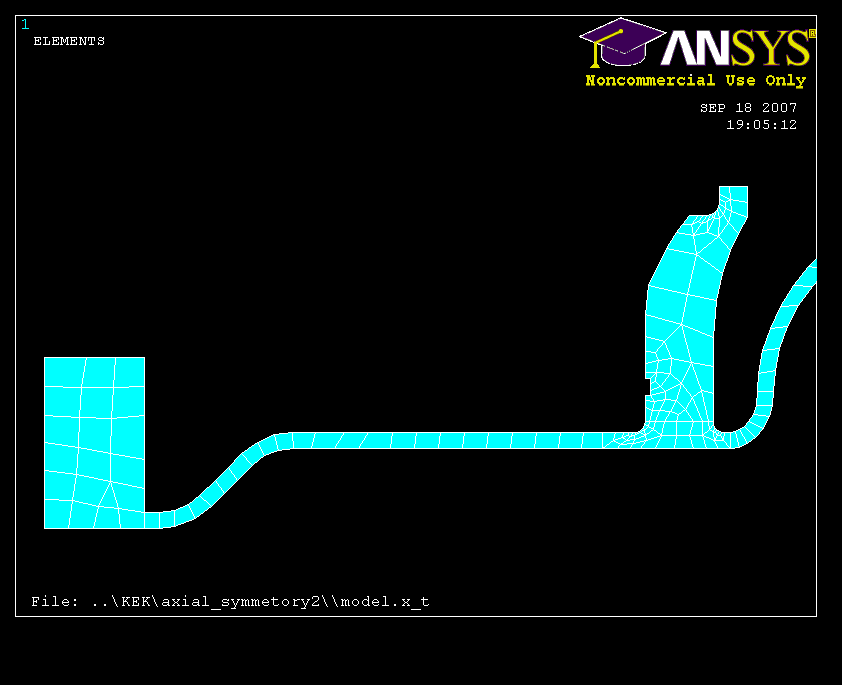

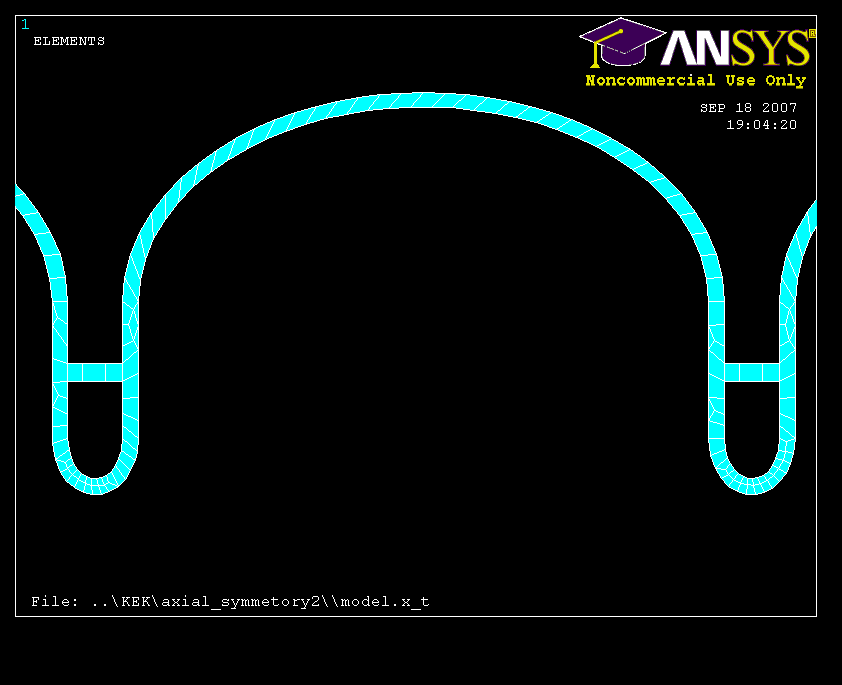

この解析を行ったときのメッシュの様子は，次の通りです．同じ計算をWorkbench環境でも実施していますが，メッシュが異なります．

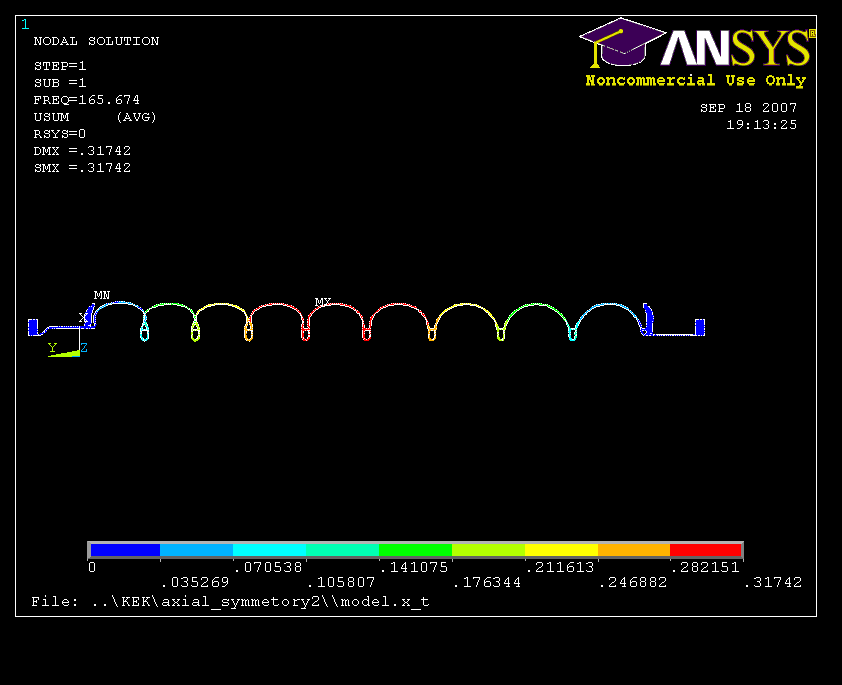

| モード1 (165.67Hz) | モード2 (329.41Hz) |
|
|

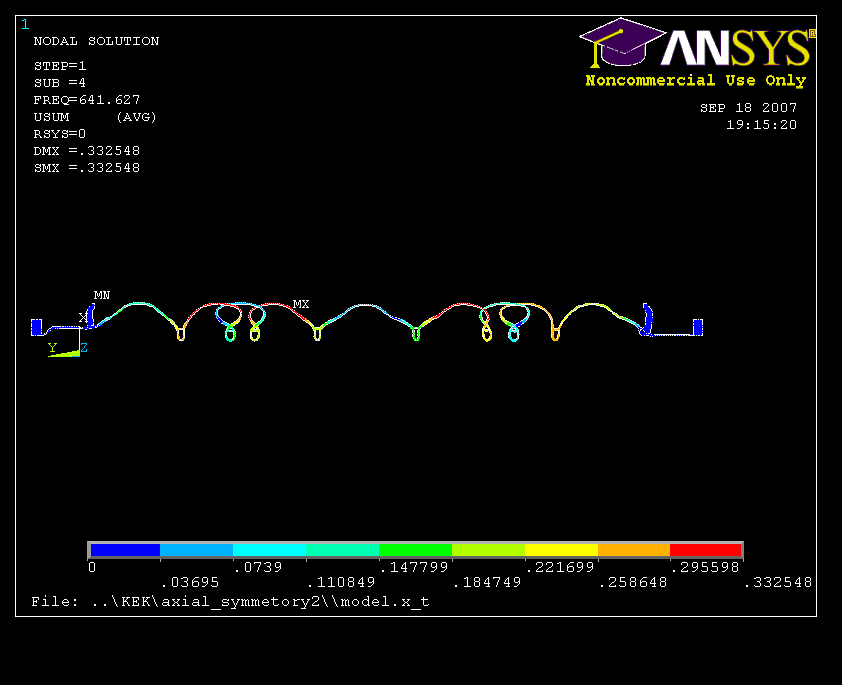

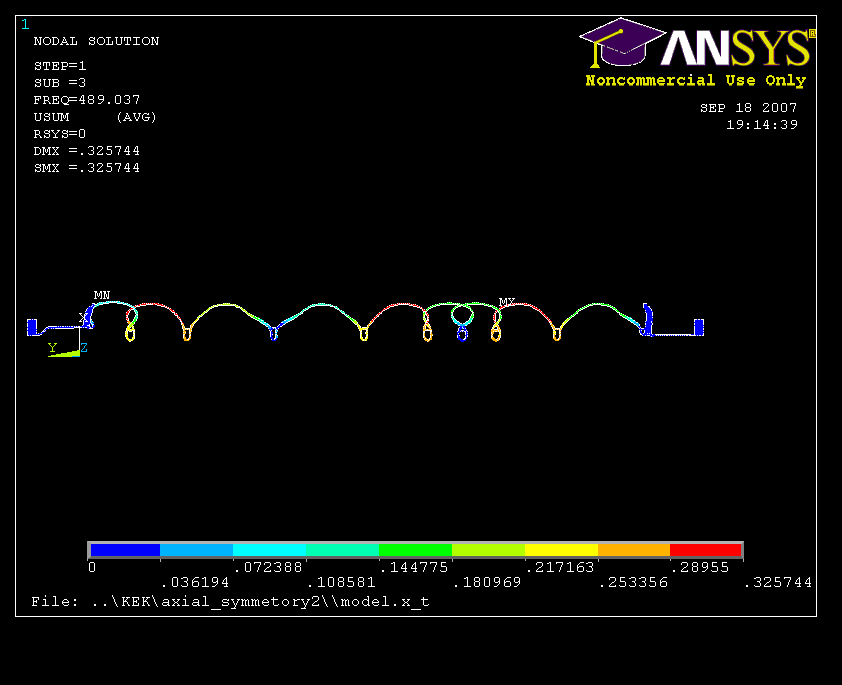

| モード3 (489.04Hz) | モード4 (641.63Hz) |
|
|

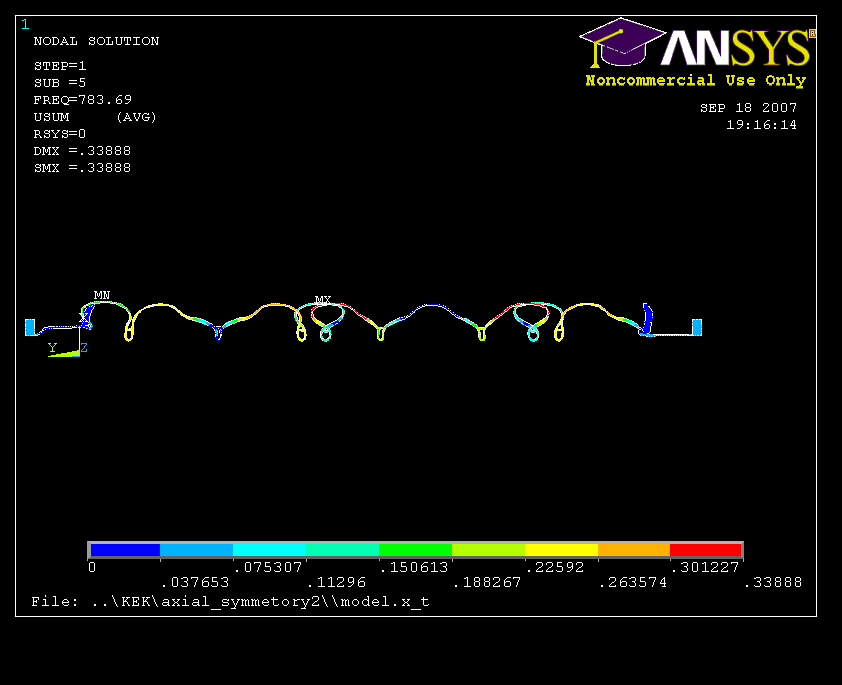

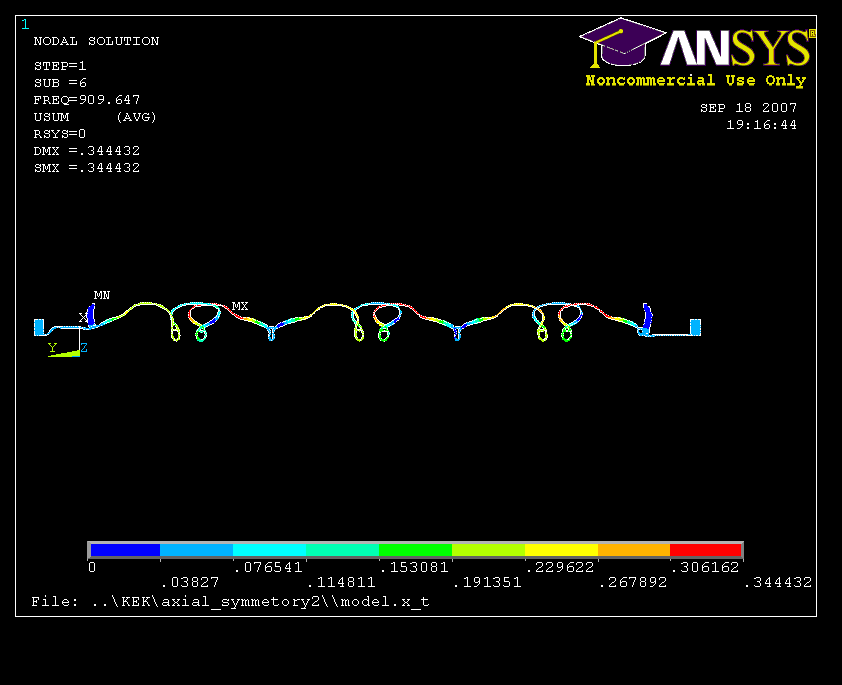

| モード5 (783.69Hz) | モード6 (909.65Hz) |
|
|

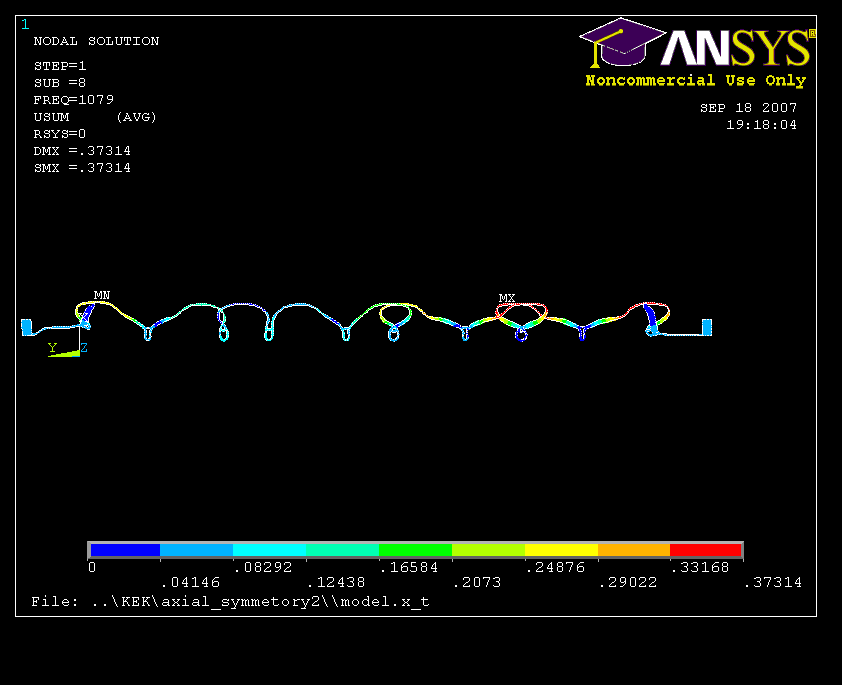

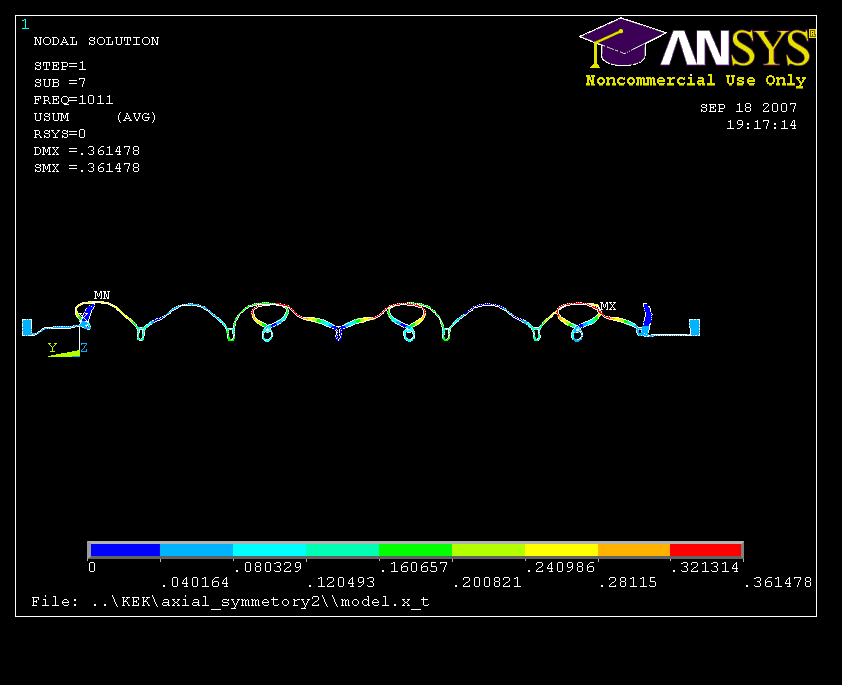

| モード7 (1011.4Hz) | モード8 (1079.5Hz) |
|
|

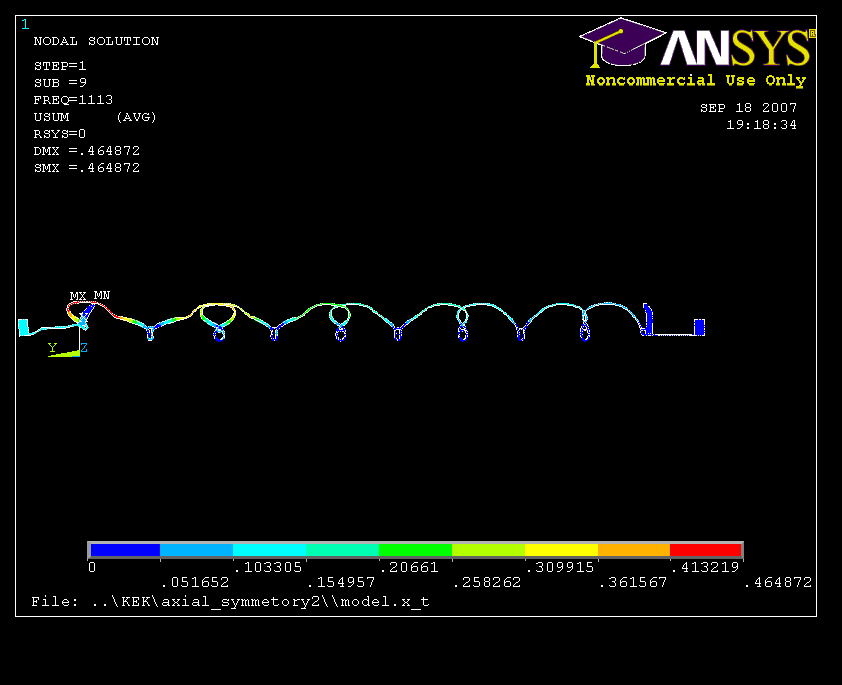

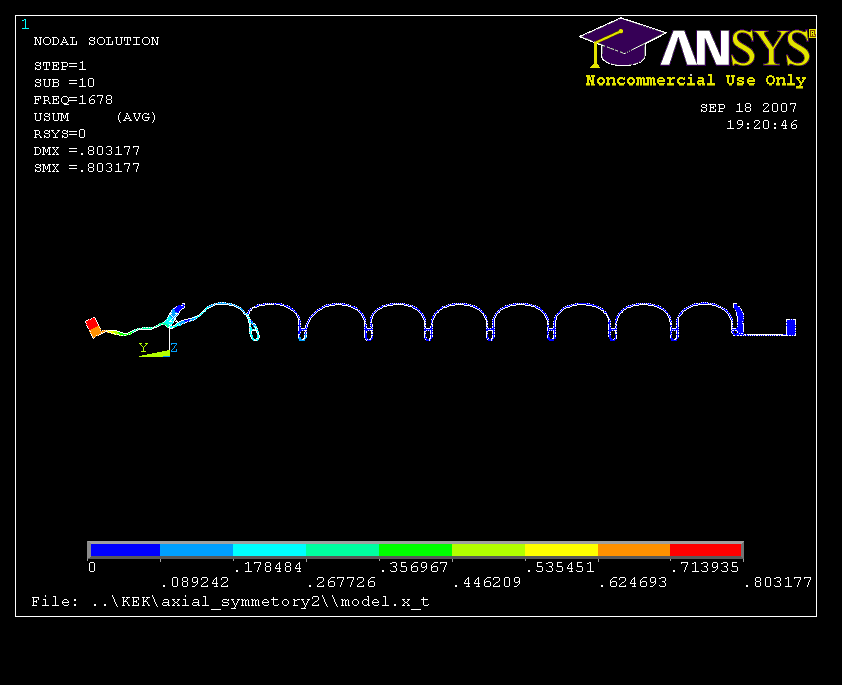

| モード9 (1112.6Hz) | モード10 (1677.9Hz) |
|
|

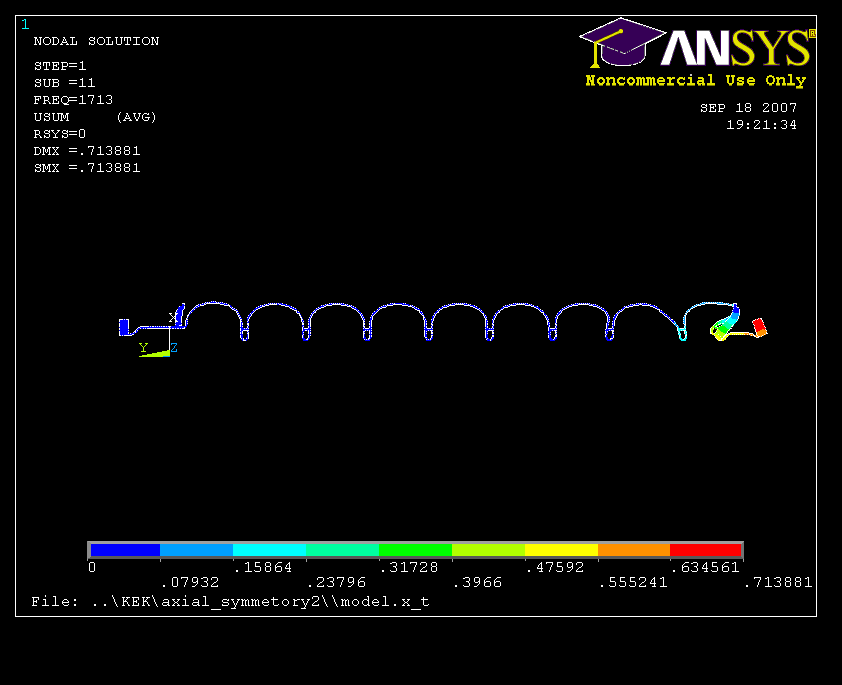

| モード11 (1713.2Hz) | モード12 (1953.4Hz) |
|
|
| モード13 (1996.8Hz) | モード14 (2052Hz) |
|
|

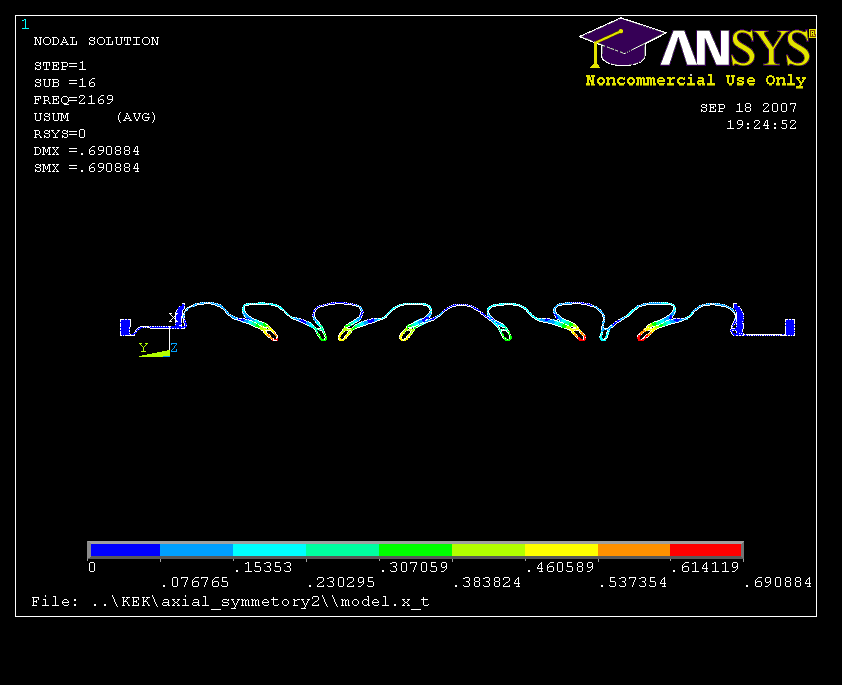

| モード15 (2111.6Hz) | モード16 (2168.8Hz) |
|
|
| モード17 (2217.2Hz) | モード18 (2254.3Hz) |
|
|

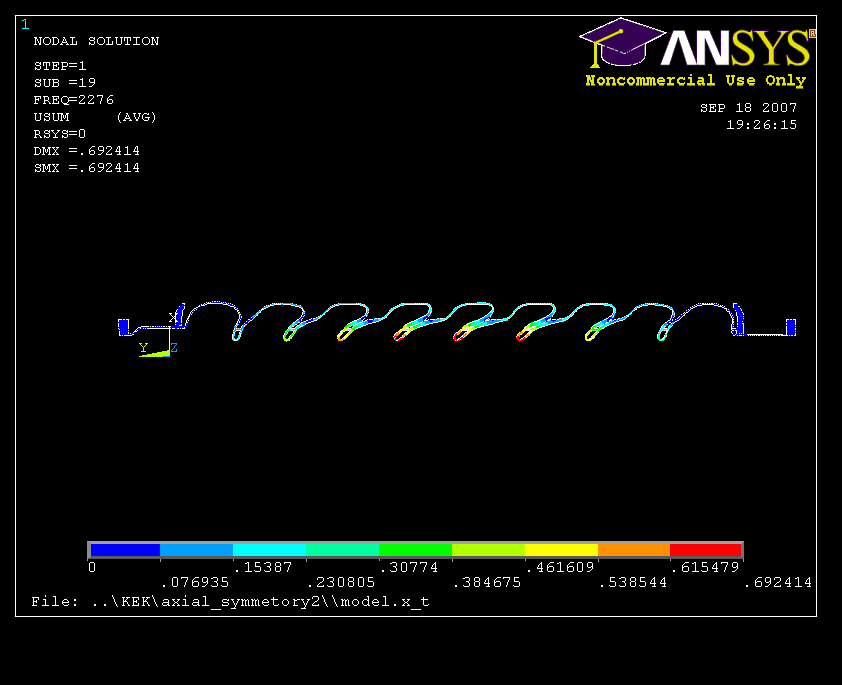

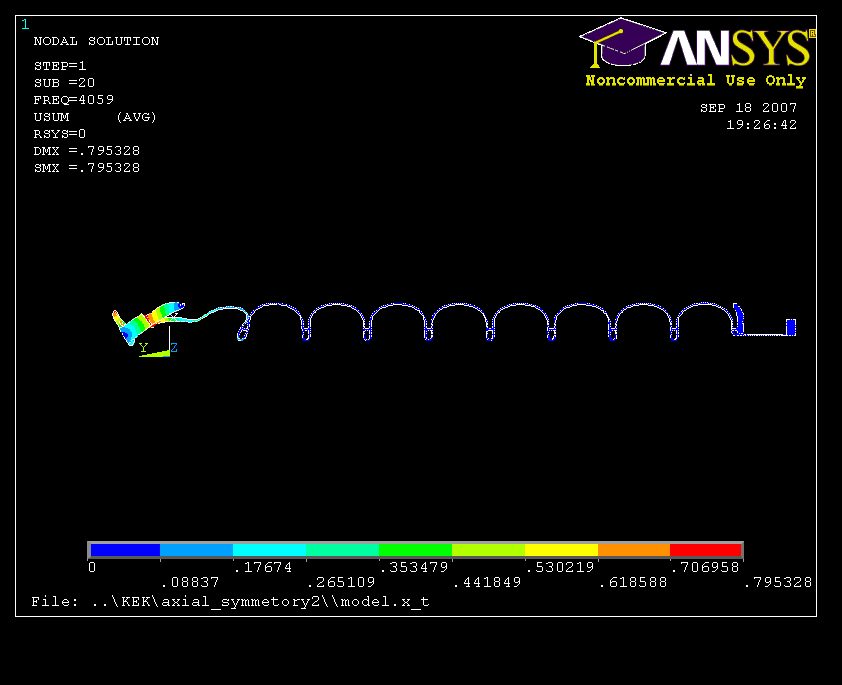

| モード19 (2275.7Hz) | モード20 (4059.1Hz) |
|
|

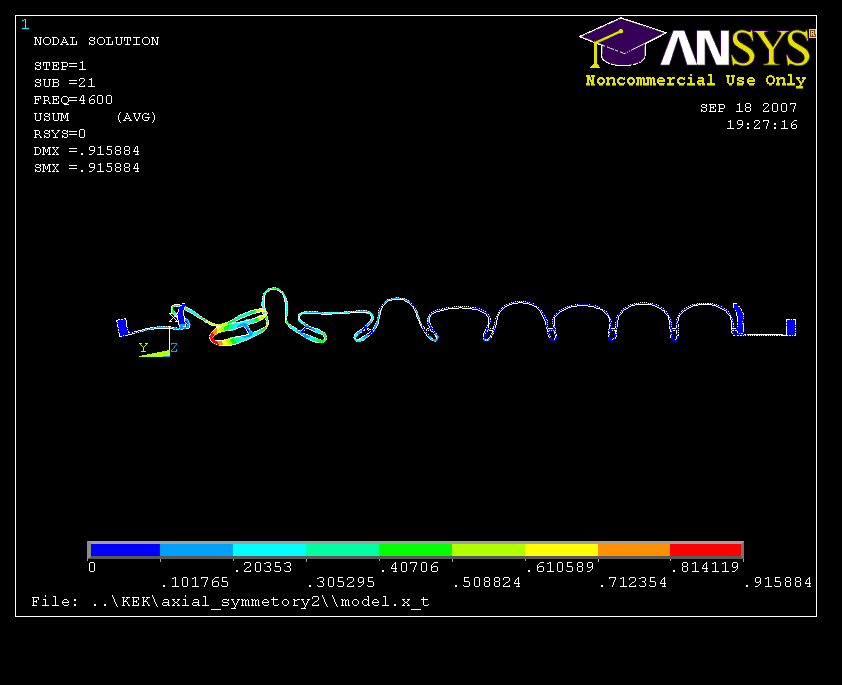

| モード21 (4600.1Hz) | モード22 (4617.8Hz) |
|
|

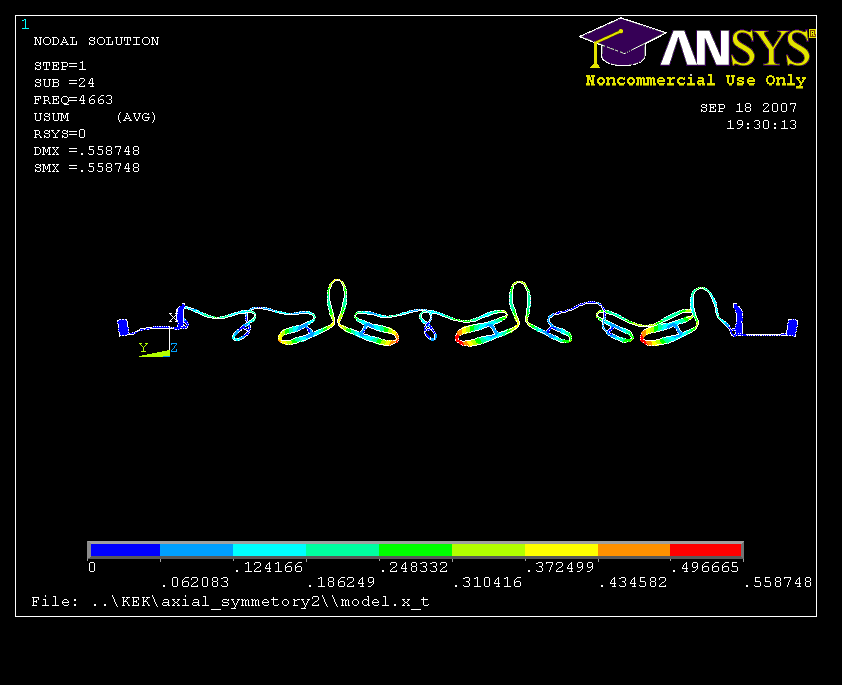

| モード23 (4635.7Hz) | モード24 (4663Hz) |
|
|

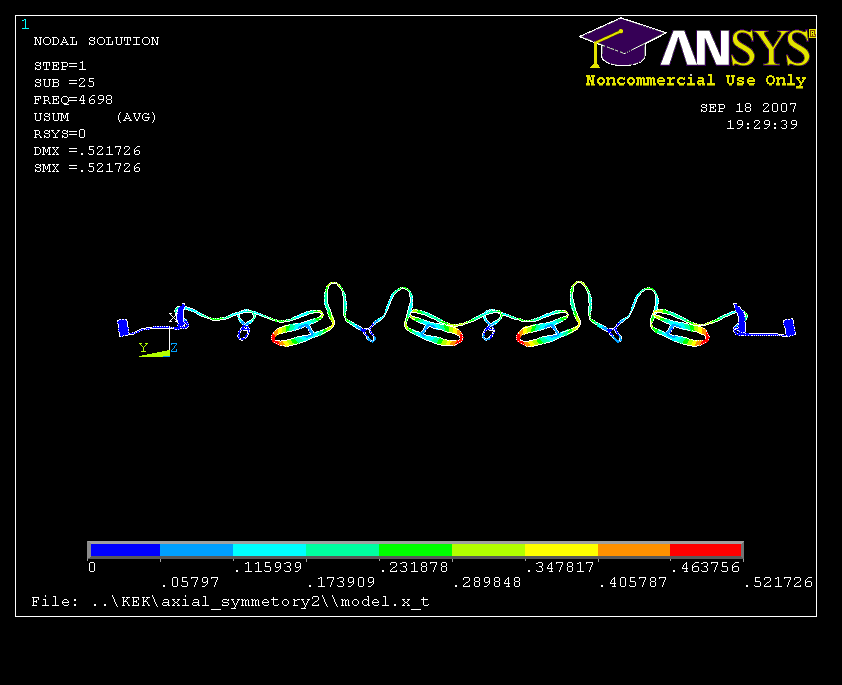

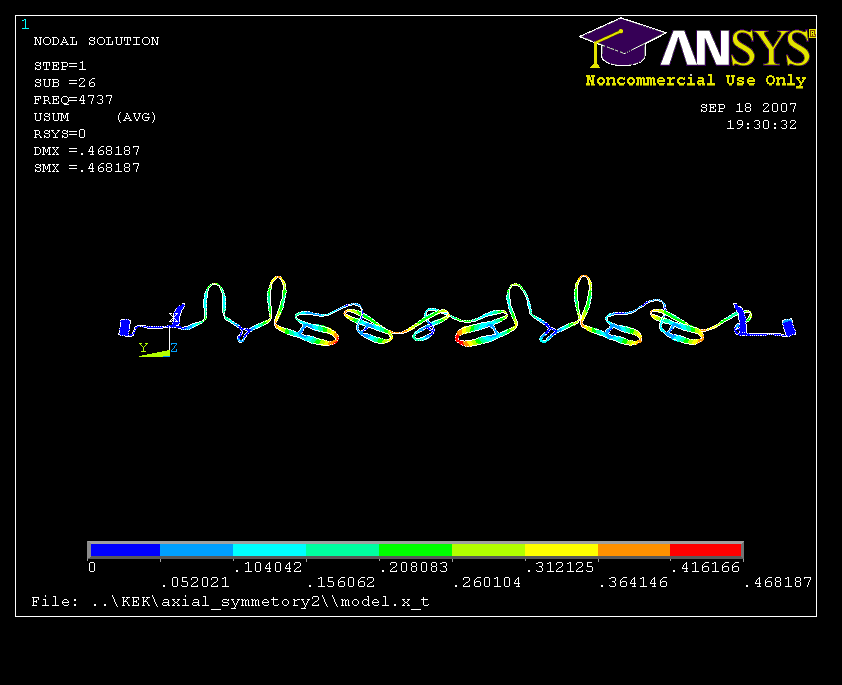

| モード25 (4697.9Hz) | モード26 (4736.6Hz) |
|
|

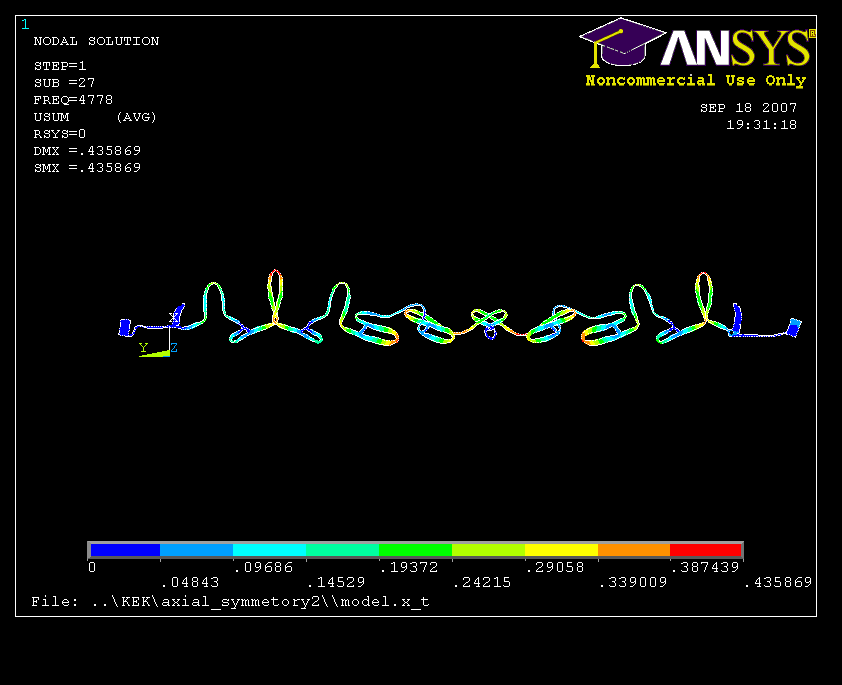

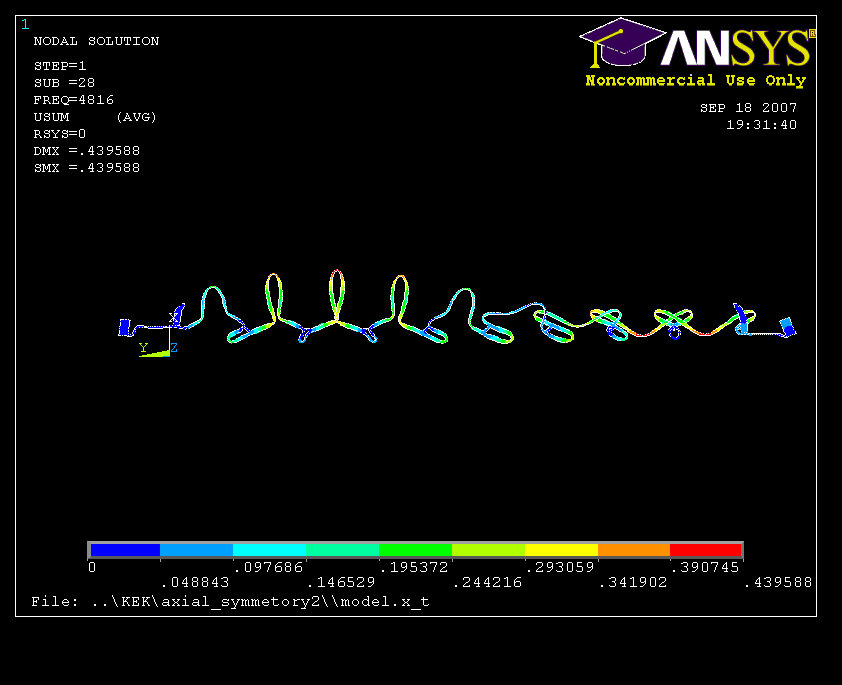

| モード27 (4778Hz) | モード28 (4815.8Hz) |
|
|

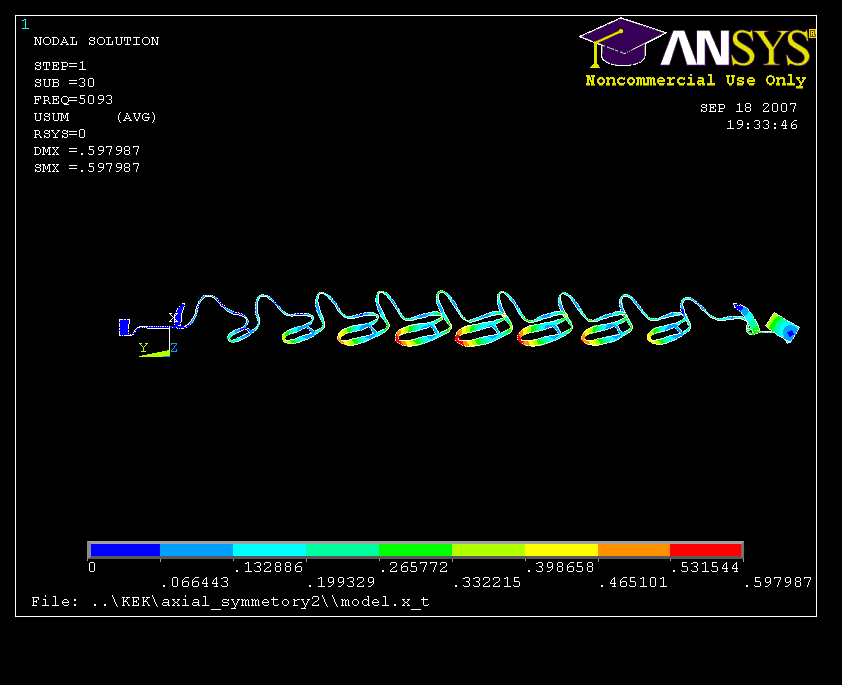

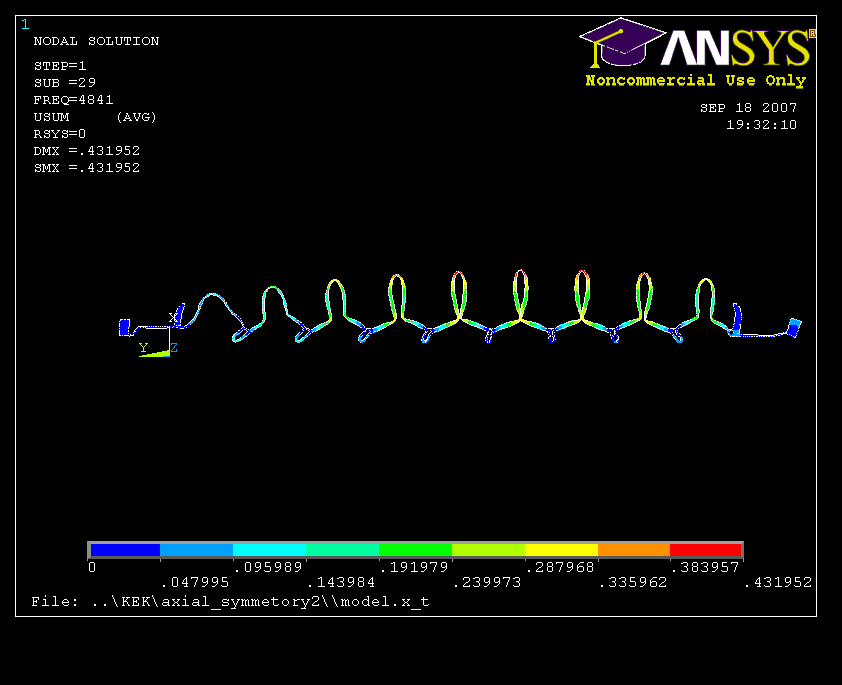

| モード29 (4841.4Hz) | モード30 (5093.1Hz) |
|
|

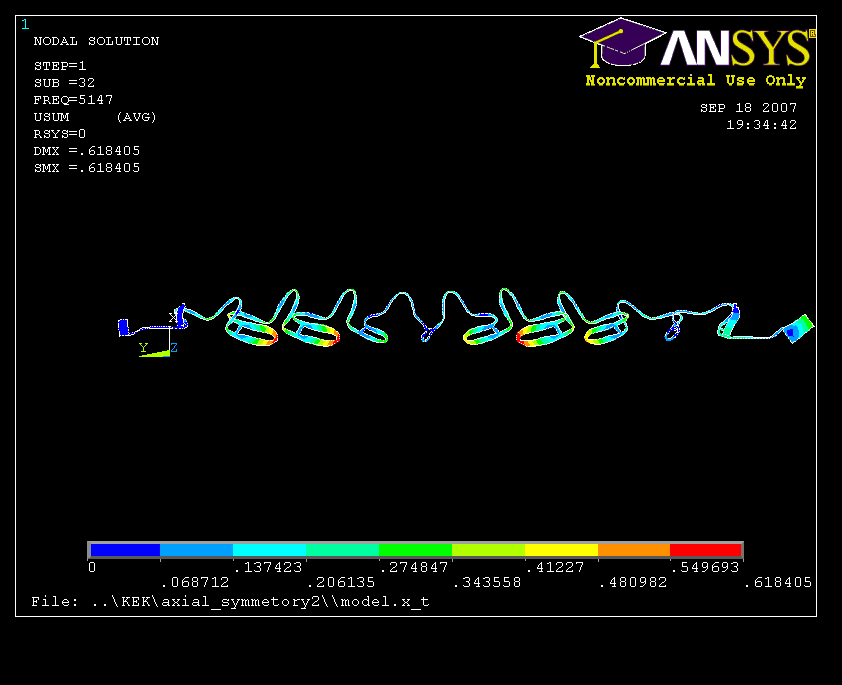

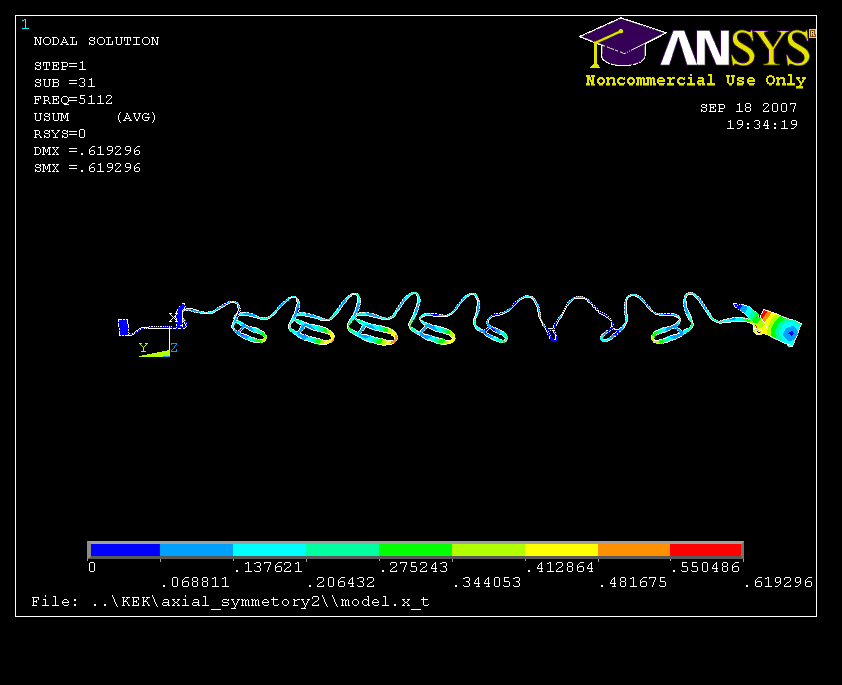

| モード31 (5111.7Hz) | モード32 (5147.2Hz) |
|
|
| モード33 (5197.4Hz) | モード34 (5257.9Hz) |
|
|
| モード35 (5324.4Hz) | モード36 (5392.8Hz) |
|
|

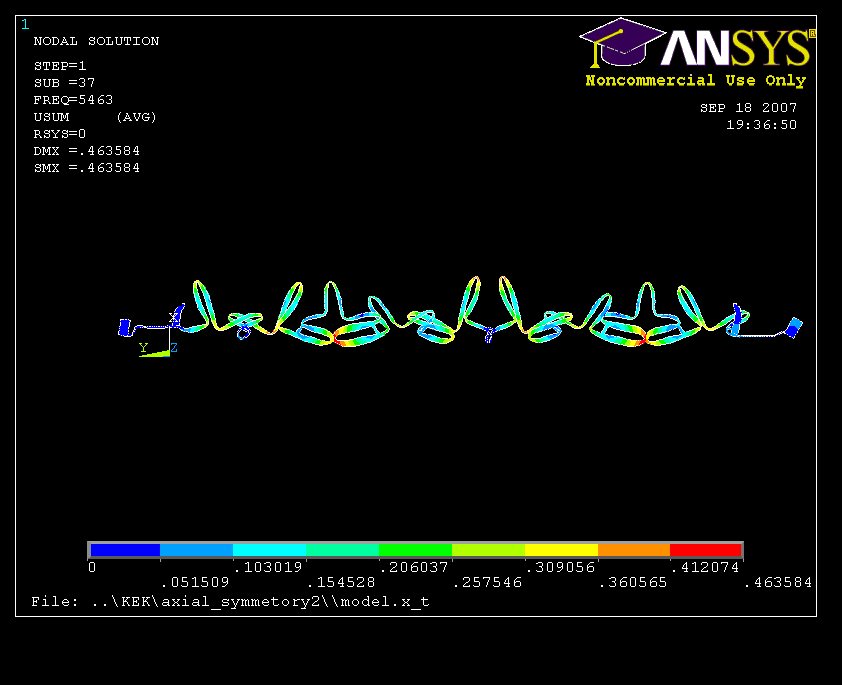

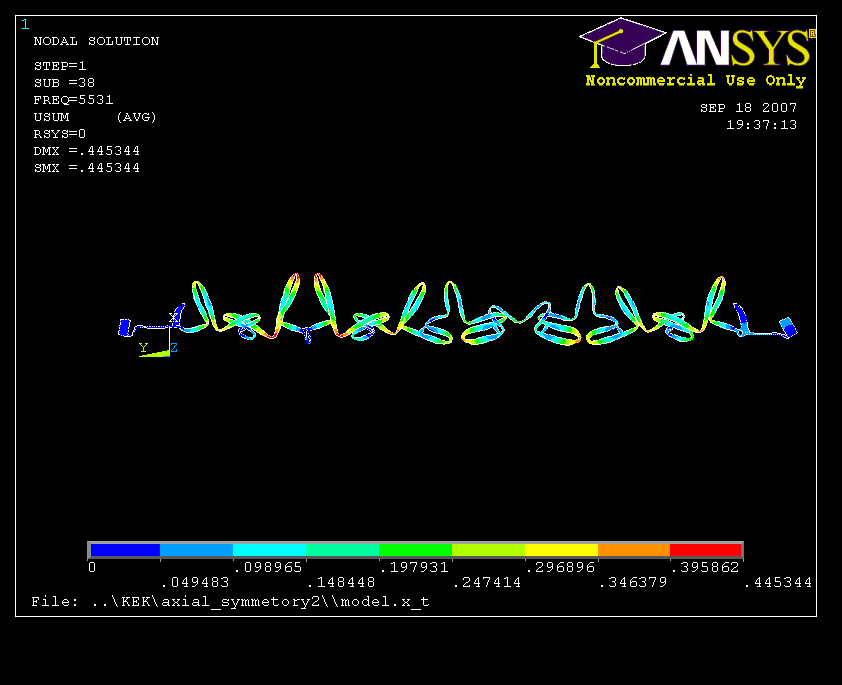

| モード37 (5462.8Hz) | モード38 (5530.7Hz) |
|
|

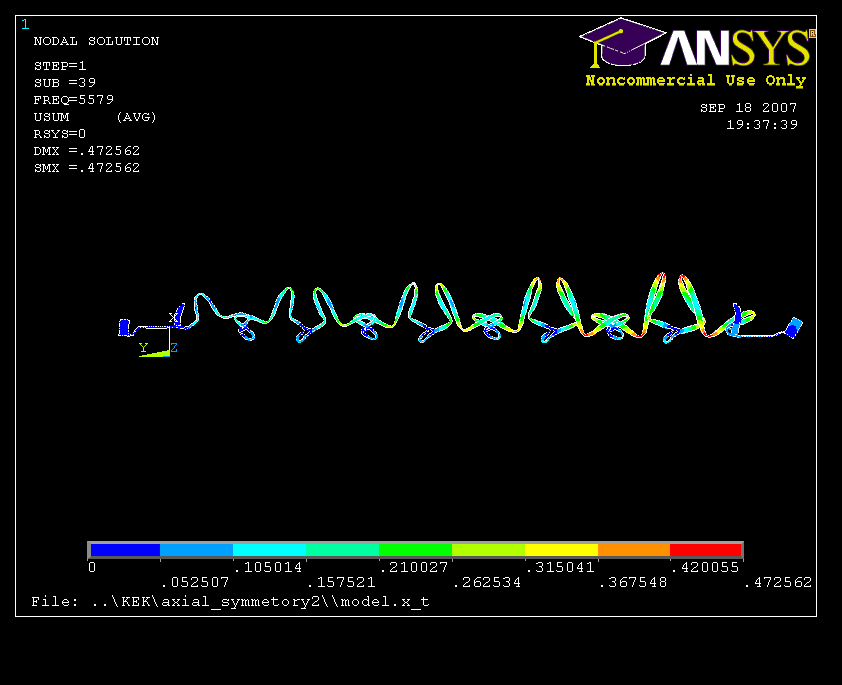

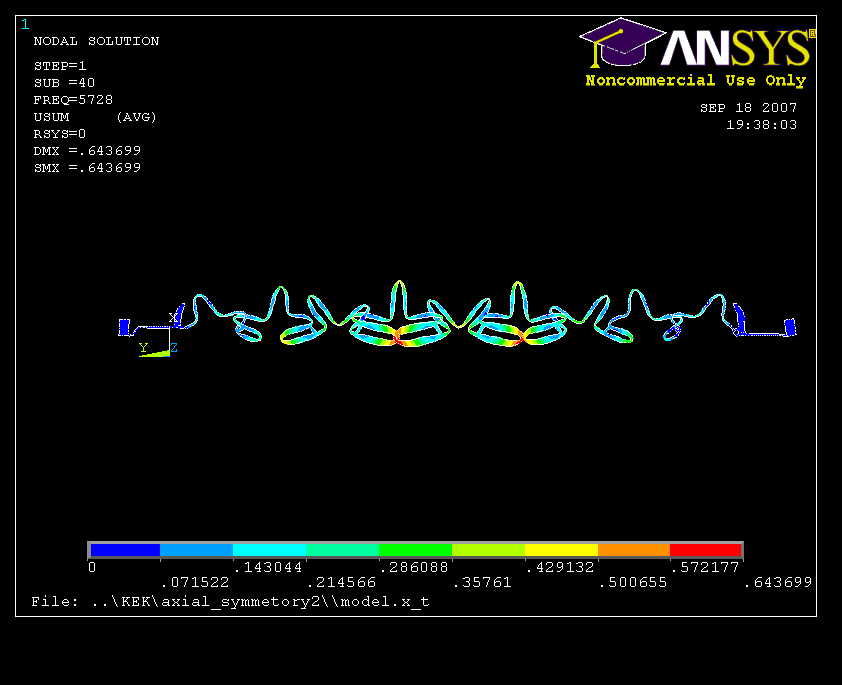

| モード39 (5579.2Hz) | モード40 (5728.1Hz) |
|
|

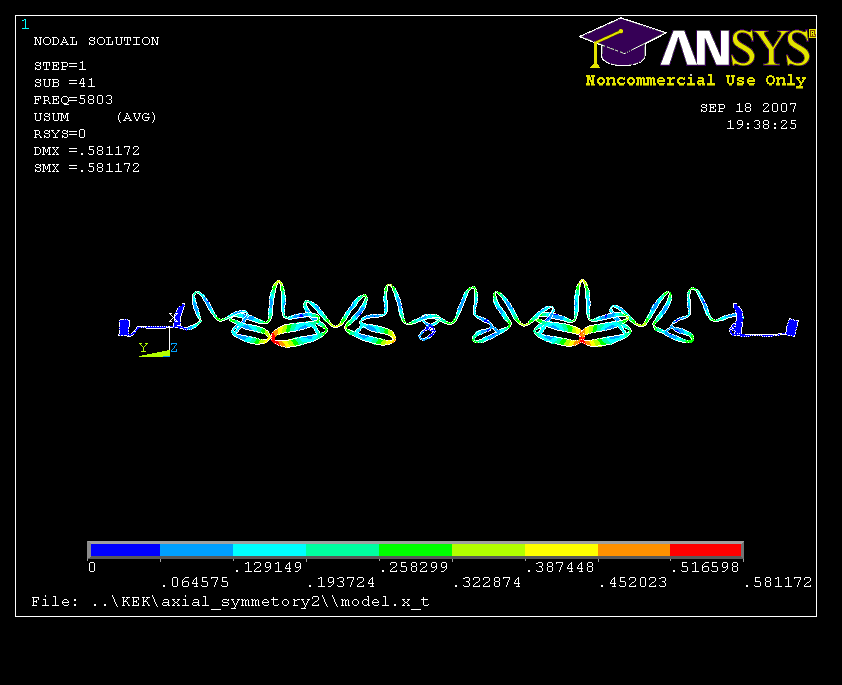

| モード41 (5803.5Hz) | モード42 (5885.1Hz) |
|
|

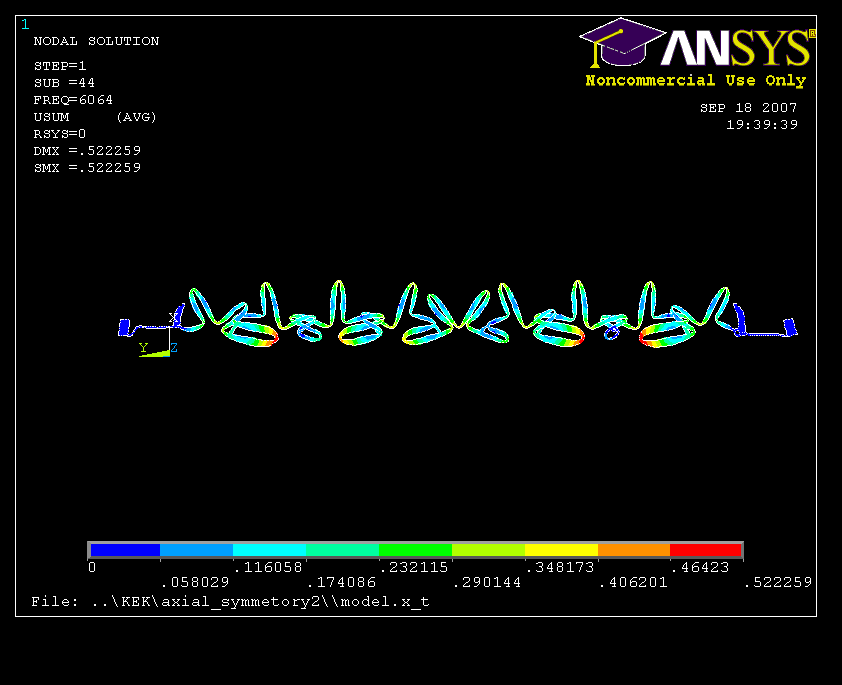

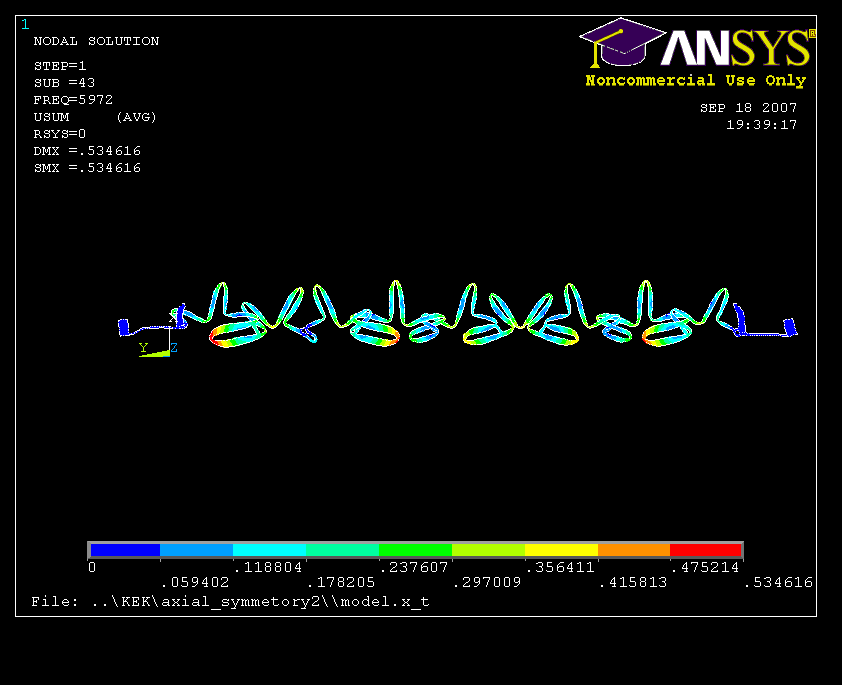

| モード43 (5972.5Hz) | モード44 (6064Hz) |
|
|

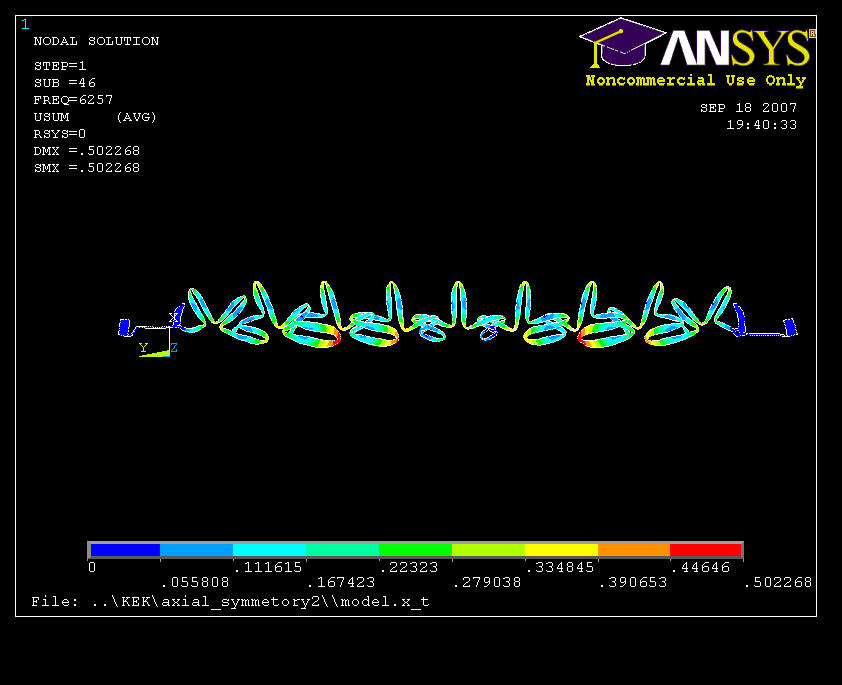

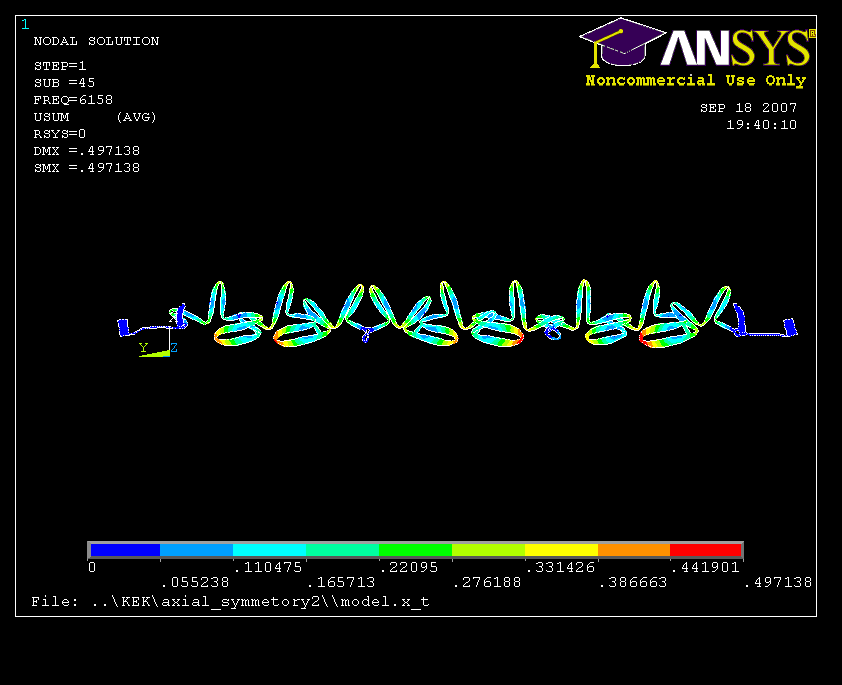

| モード45 (6158.5Hz) | モード46 (6256.7Hz) |
|
|

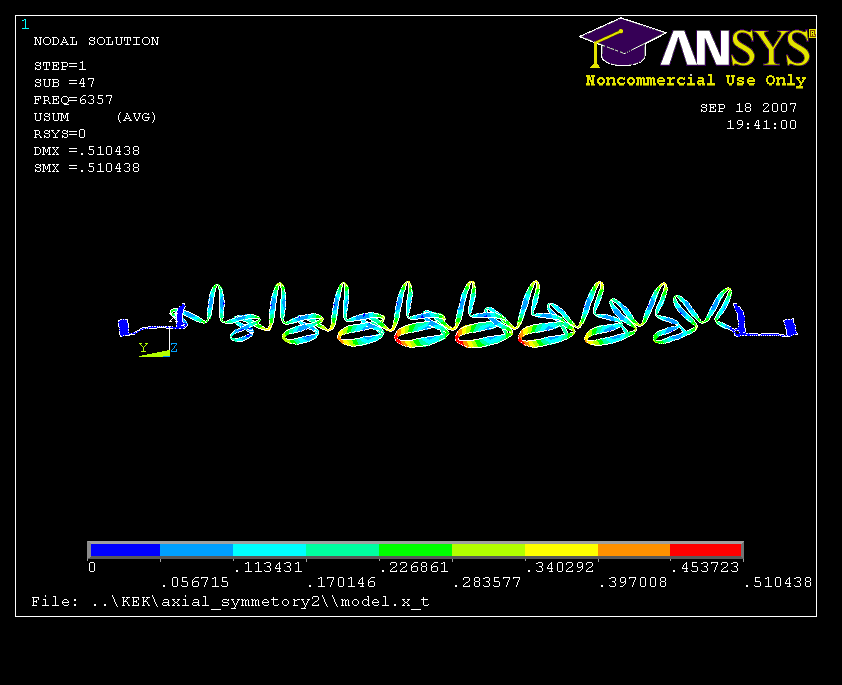

| モード47 (6356.6Hz) | モード48 (6481.5Hz) |
|
|

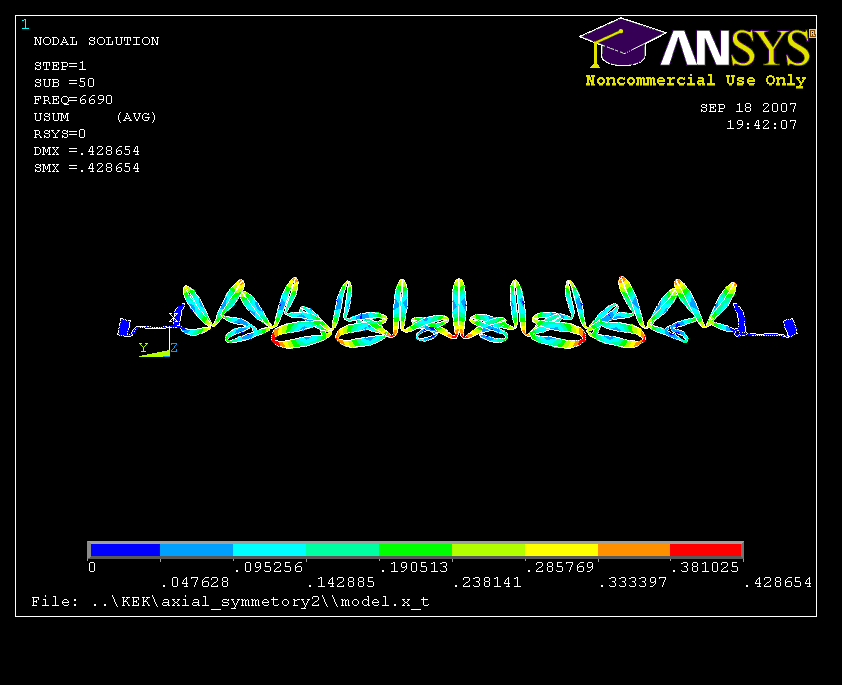

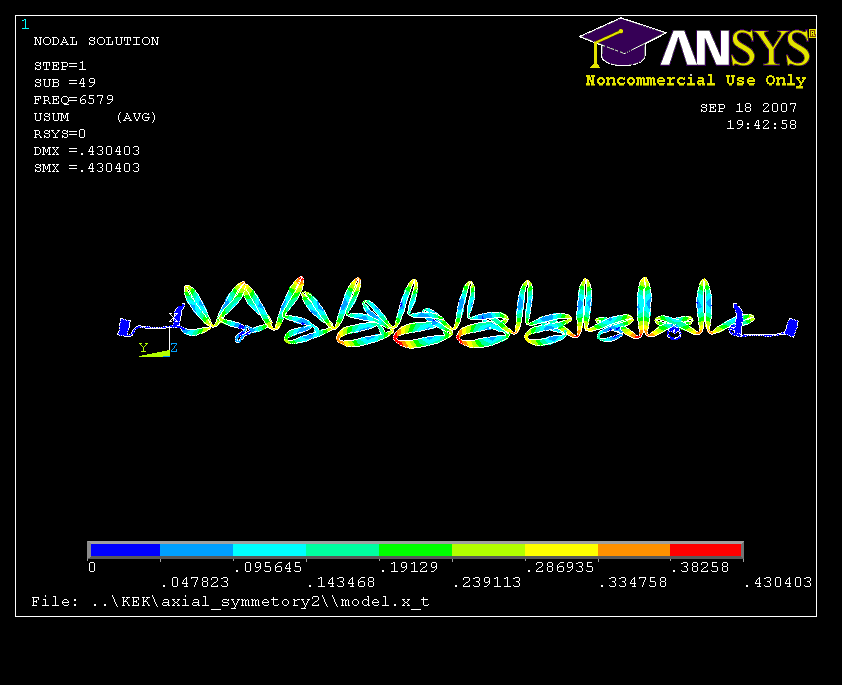

| モード49 (6579.1Hz) | モード50 (6690.1Hz) |
|
|

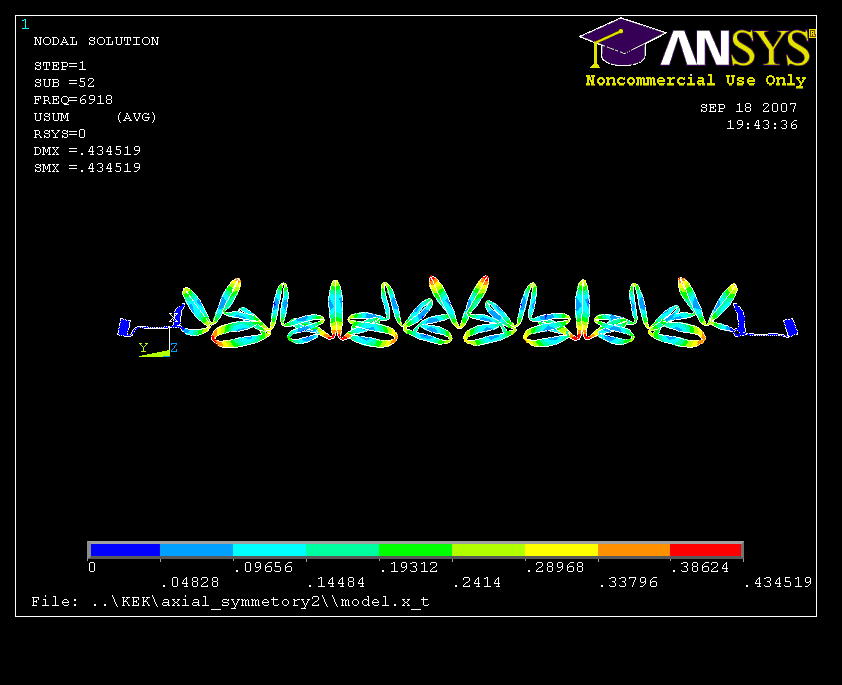

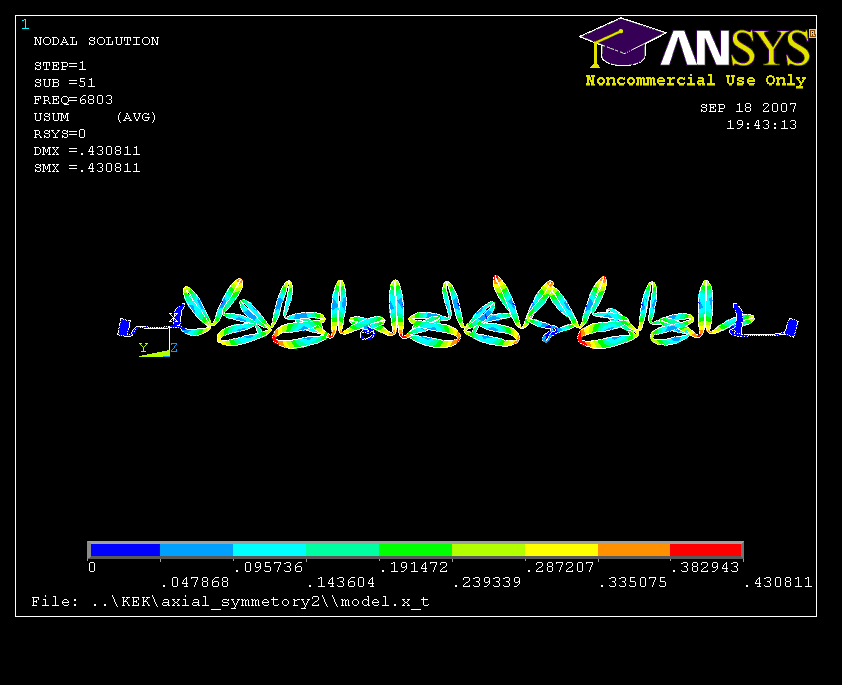

| モード51 (6802.9Hz) | モード52 (6917.6Hz) |
|
|

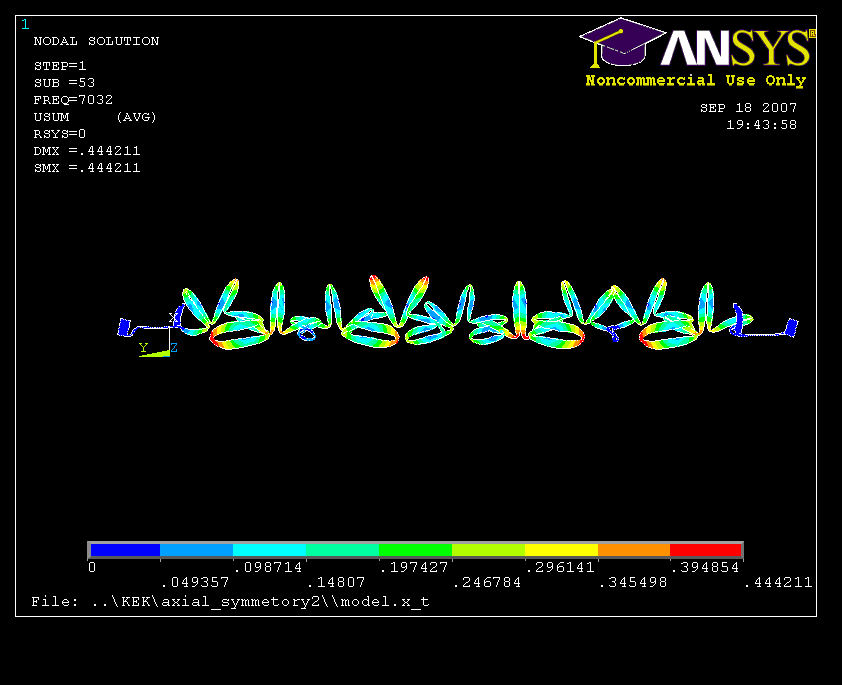

| モード53 (7032.4Hz) | モード54 (7142.9Hz) |
|
|

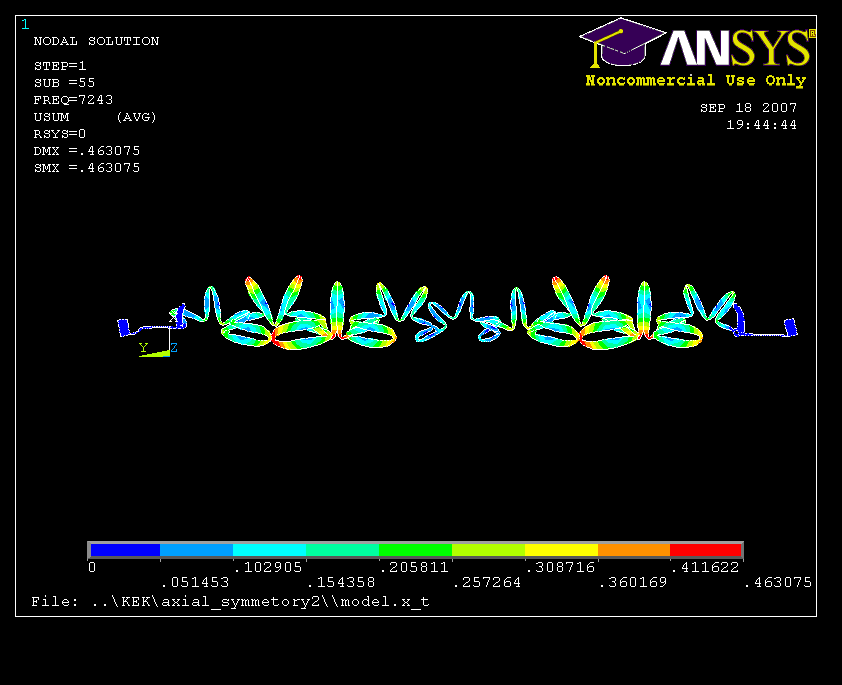

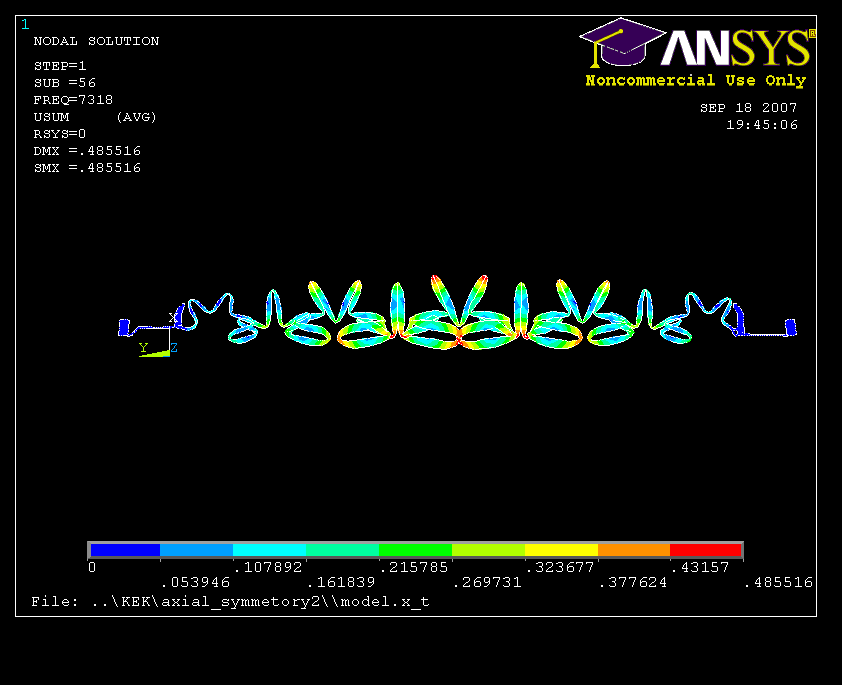

| モード55 (7242.7Hz) | モード56 (7318.2Hz) |
|
|

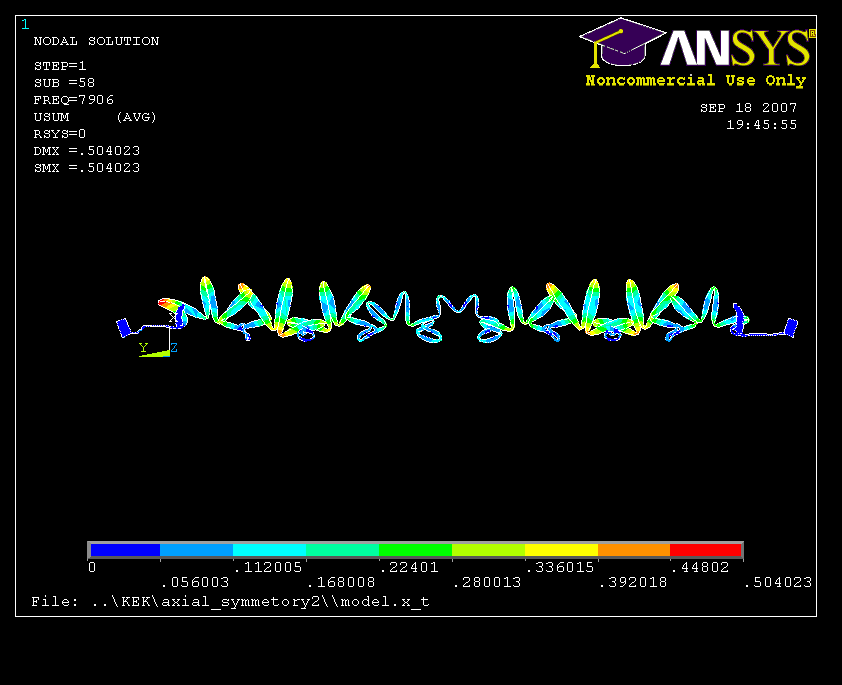

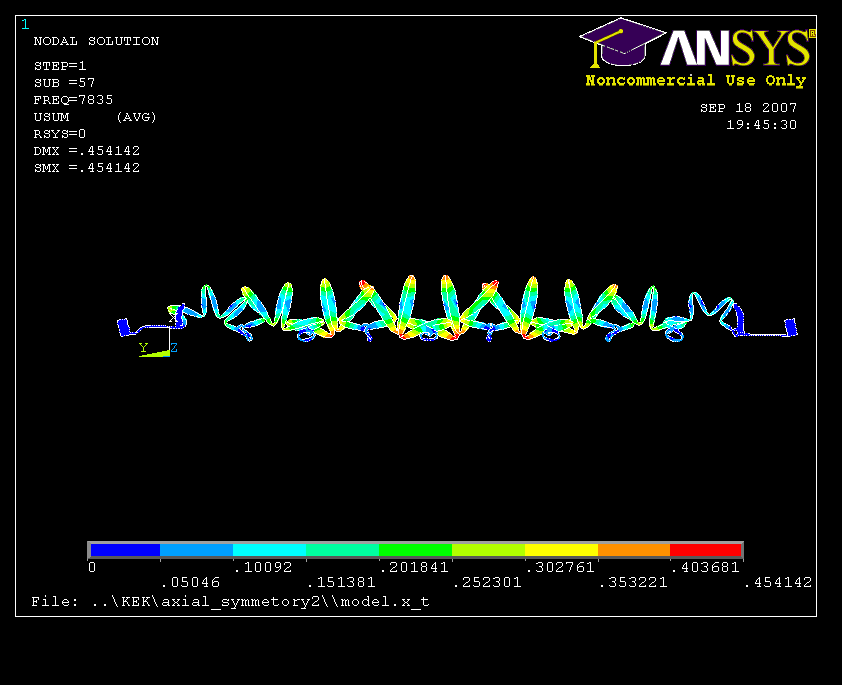

| モード57 (7834.7Hz) | モード58 (7905.5Hz) |
|
|

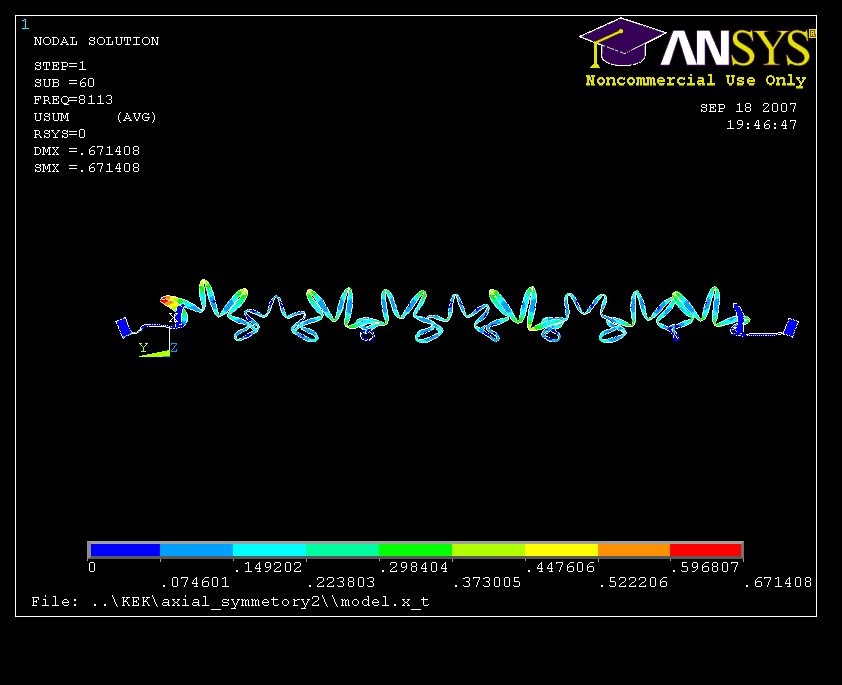

| モード59 (8003.3Hz) | モード60 (8113.1Hz) |
|
|

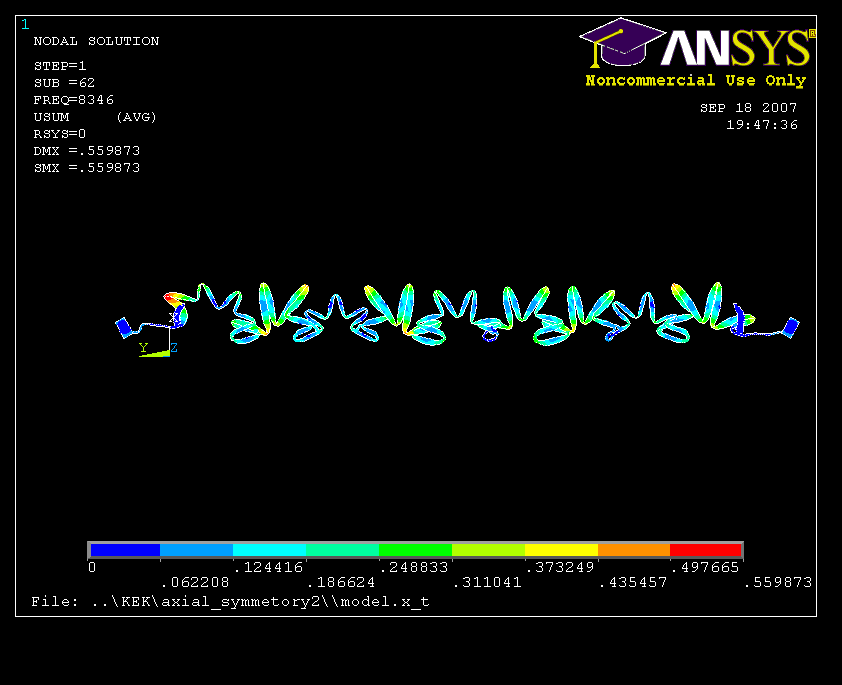

| モード61 (8228.4Hz) | モード62 (8346.2Hz) |
|
|

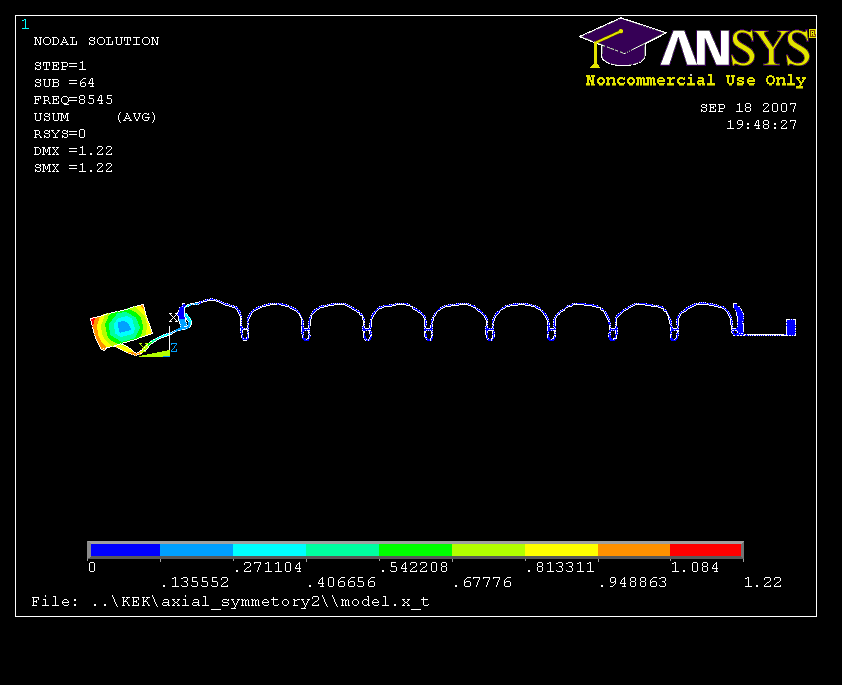

| モード63 (8460.8Hz) | モード64 (8545.1Hz) |
|
|

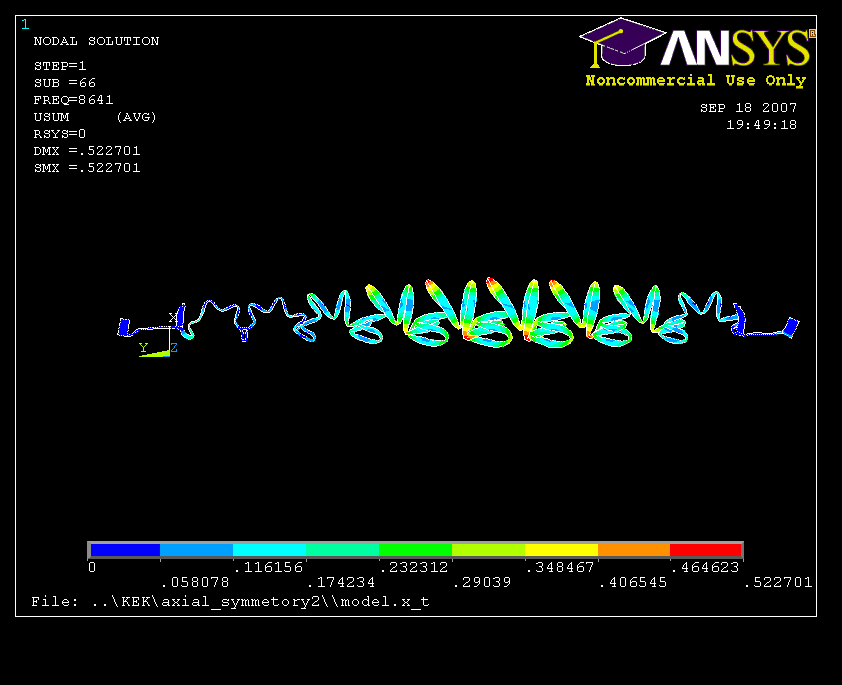

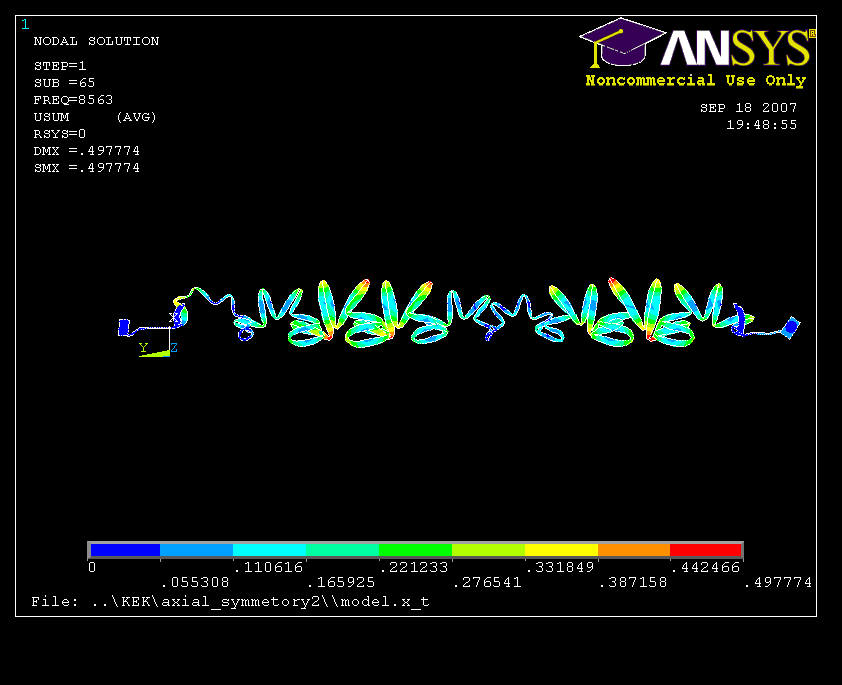

| モード65 (8563.3Hz) | モード66 (8641.2Hz) |
|
|

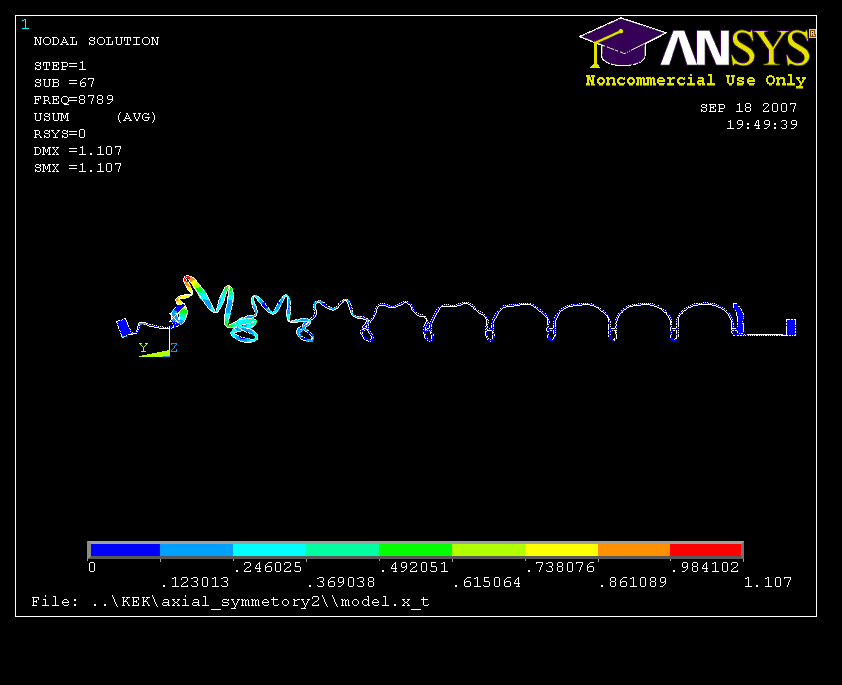

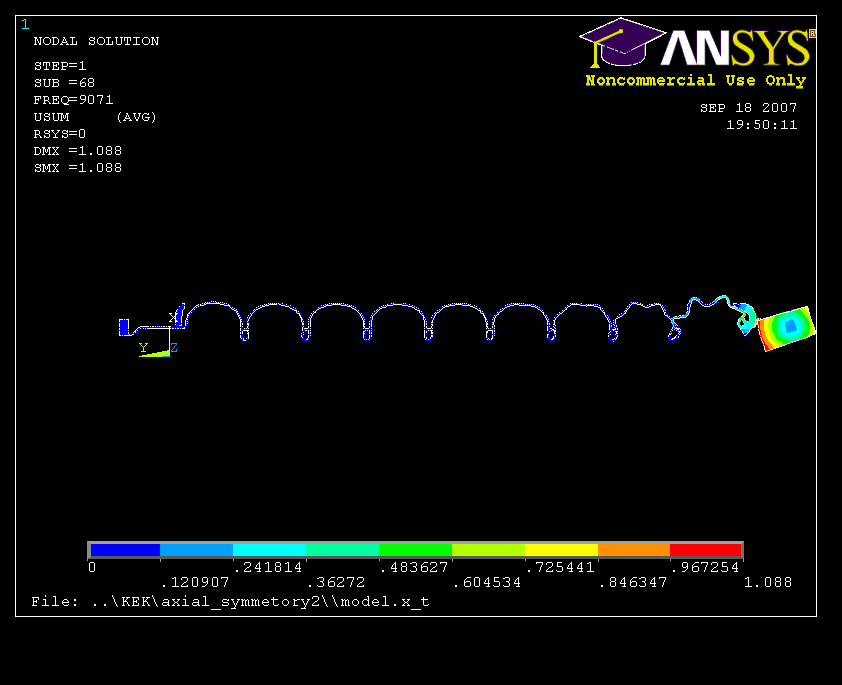

| モード67 (8788.8Hz) | モード68 (9071.2Hz) |
|
|

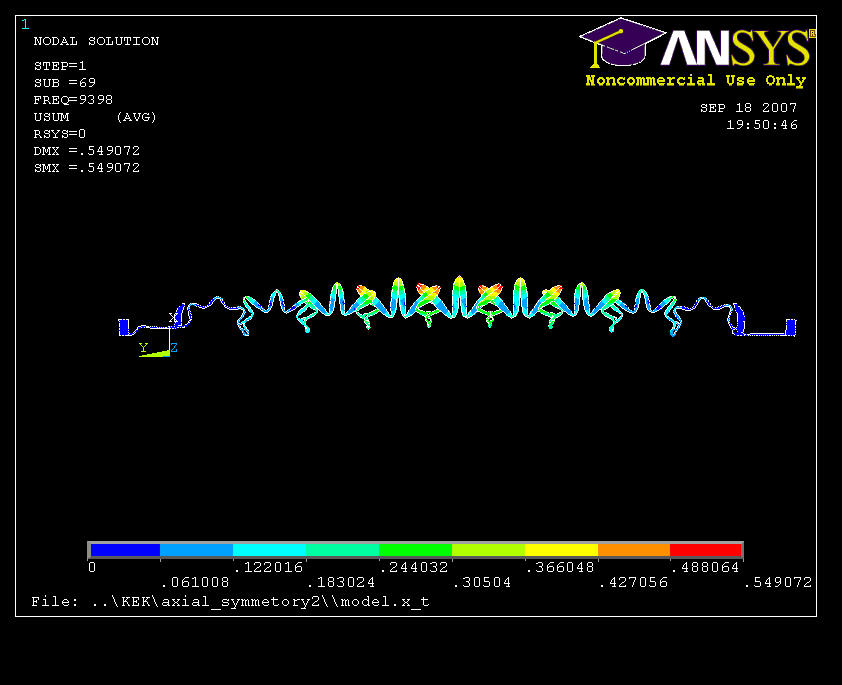

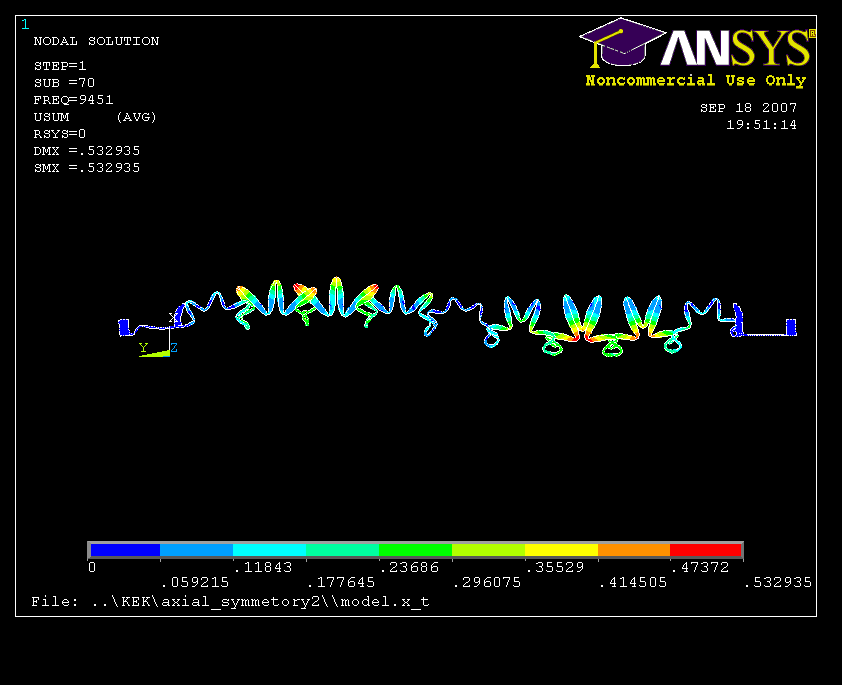

| モード69 (9397.9Hz) | モード70 (9450.5Hz) |
|
|

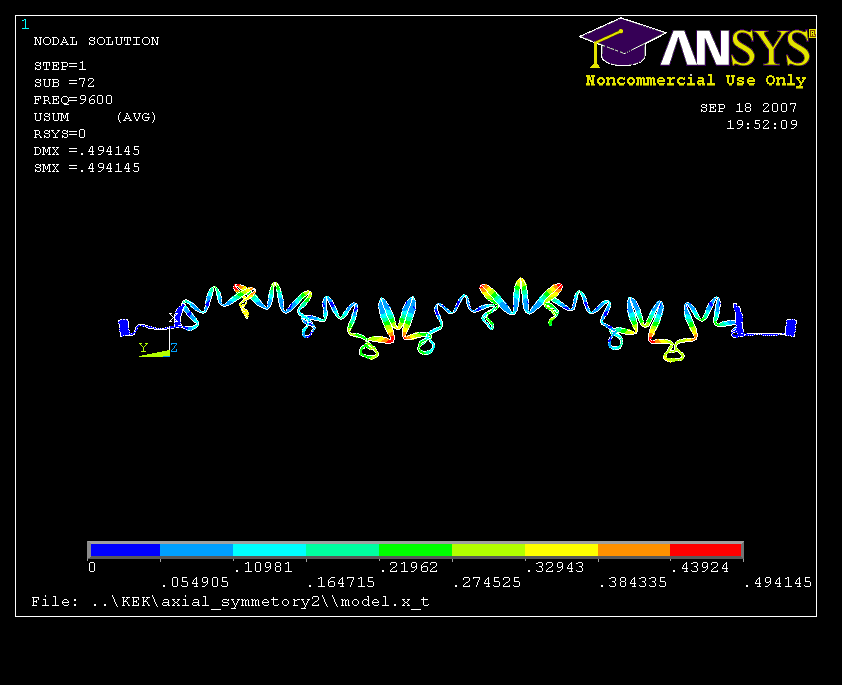

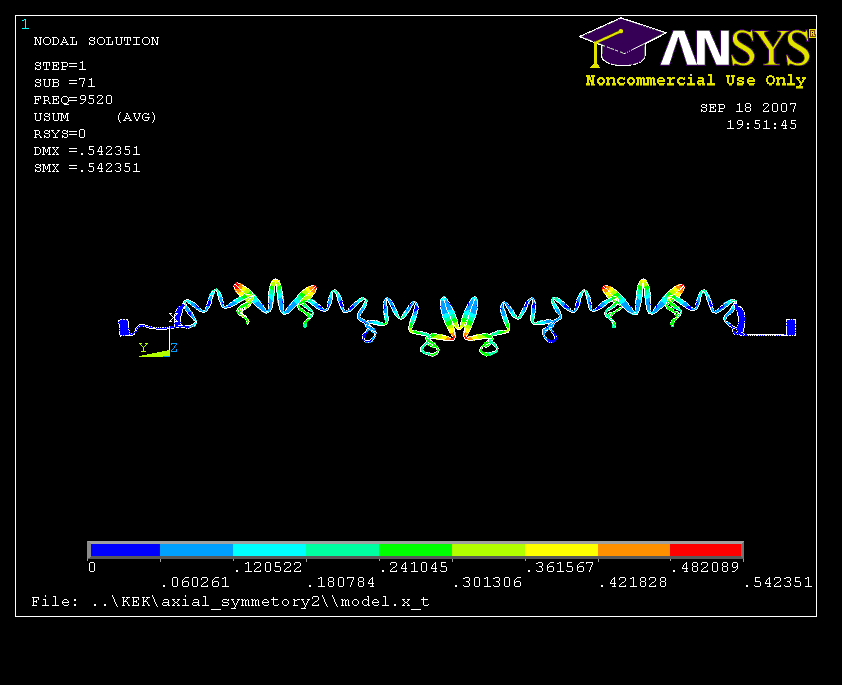

| モード71 (9520.2Hz) | モード72 (9599.7Hz) |
|
|

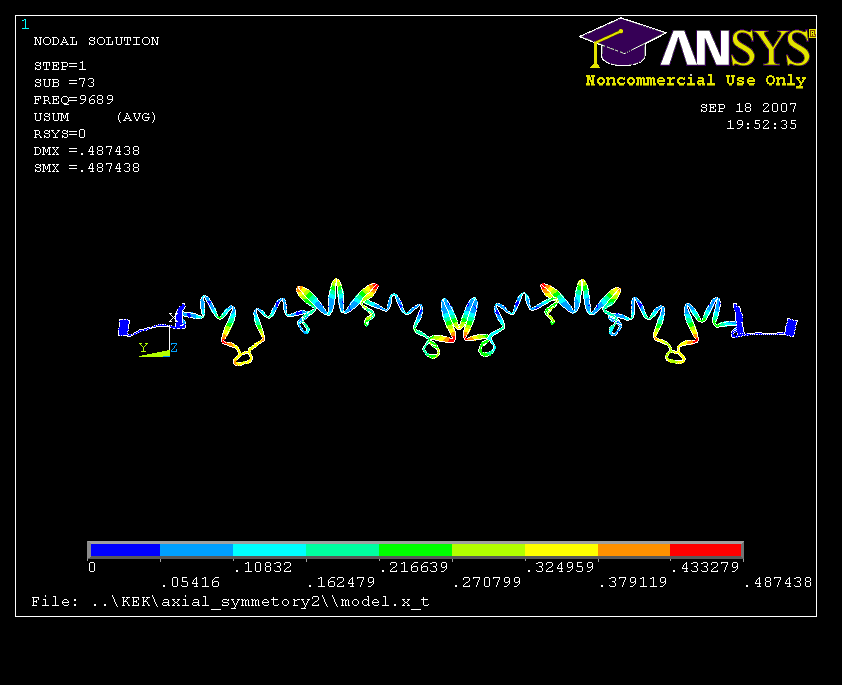

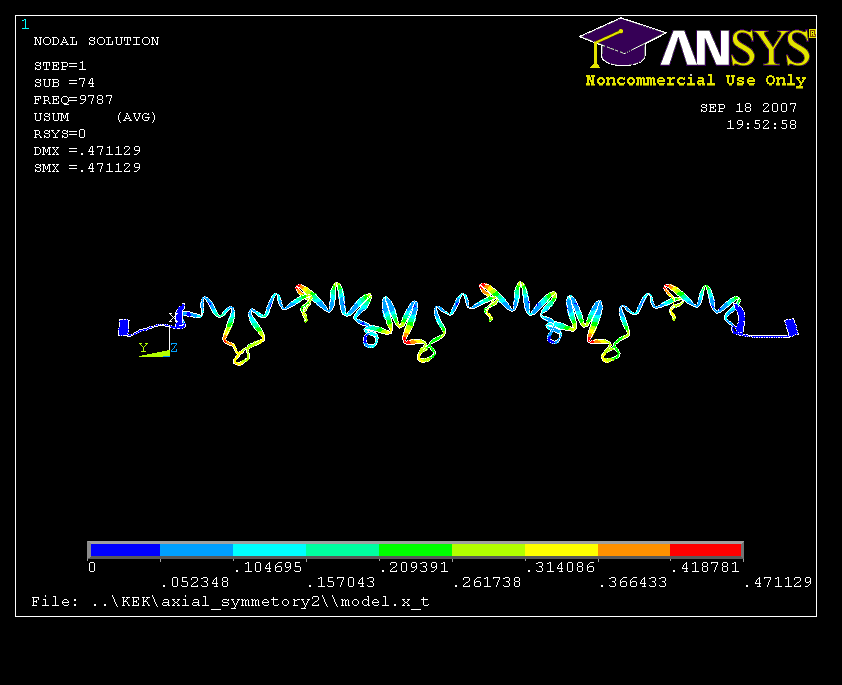

| モード73 (9688.6Hz) | モード74 (9787.4Hz) |
|
|

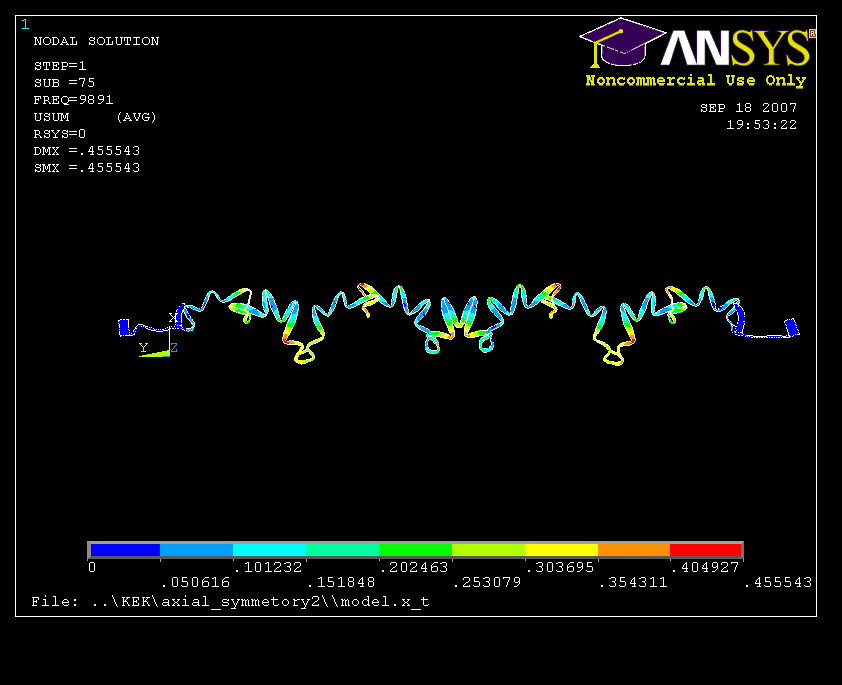

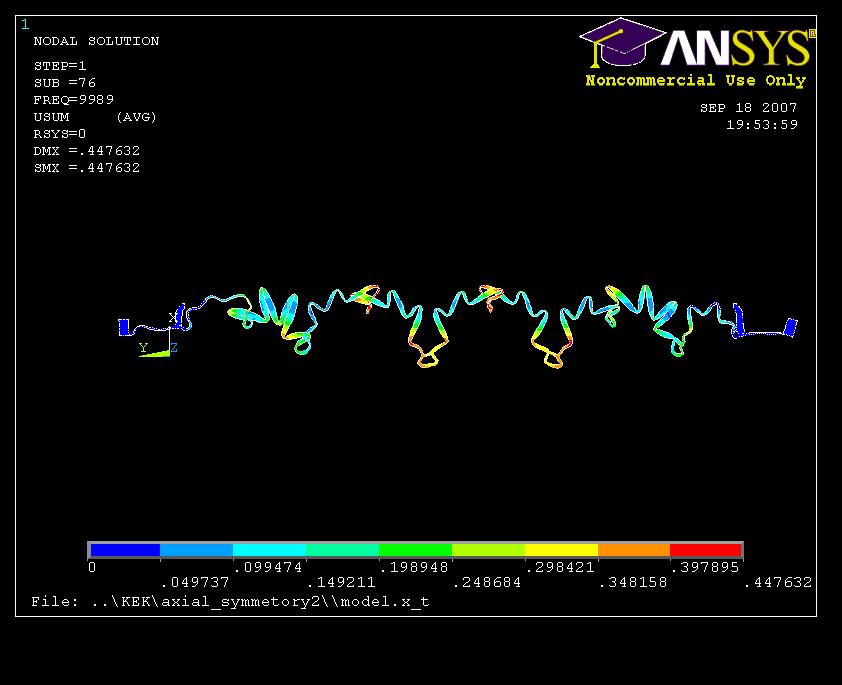

| モード75 (9891.4Hz) | モード76 (9989.3Hz) |
|
|

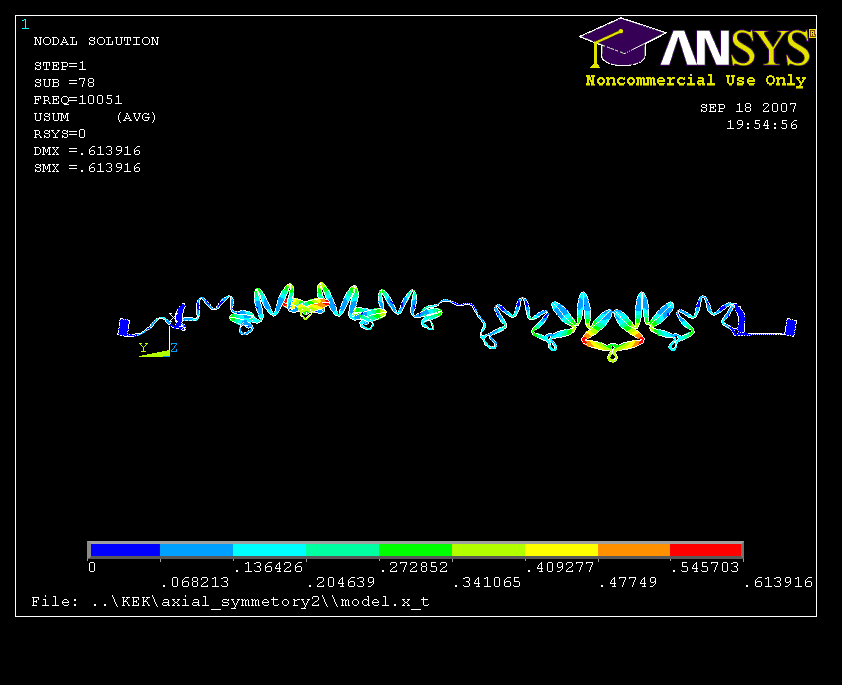

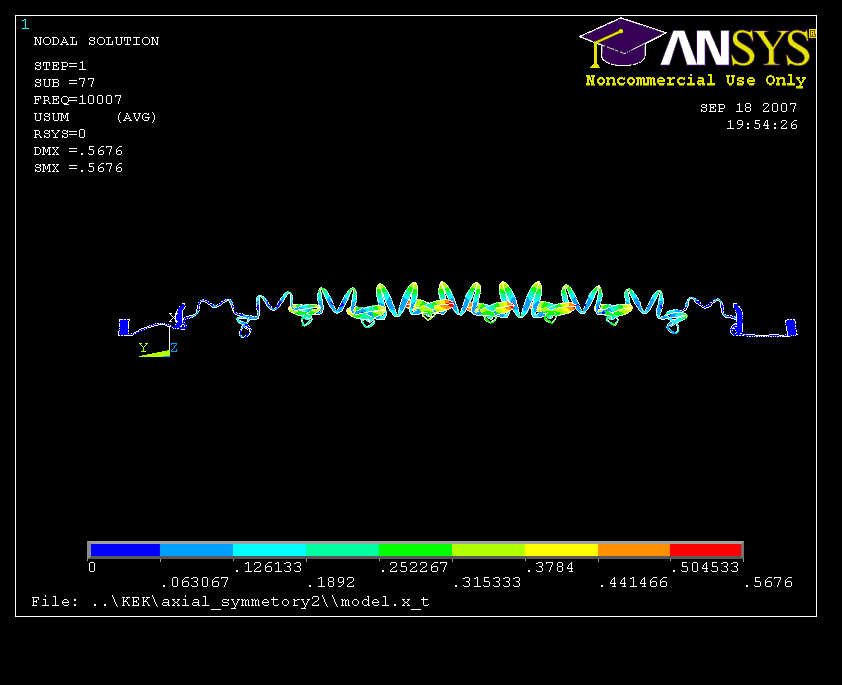

| モード77 (10007Hz) | モード78 (10051Hz) |
|
|

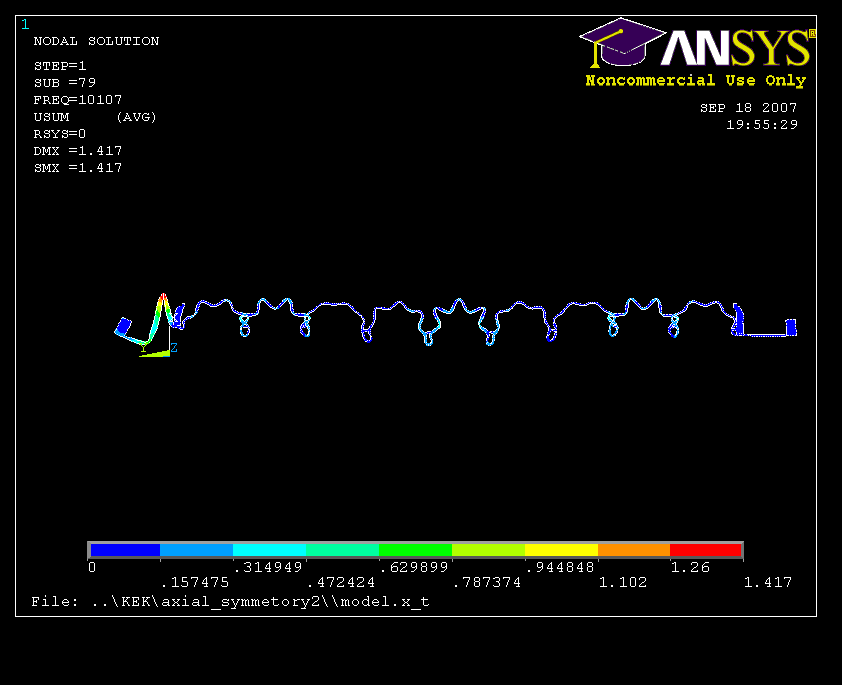

| モード79 (10107Hz) | モード80 (10119Hz) |
|
|
