プログラム2のために，モニタープログラムに遅延とディプレイセクションがプログラム1に追加されます．プログラム2のフローチャートを以下の図に示します．プログラムセクションを結合するために，プログラム1のアドレス0074のHLT命令はプログラム2のアドレス0074のJMP命令に置き換えられます(参照：Appendix 1)．

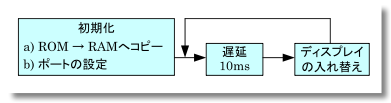

プログラム 2 のフローチャート(簡易版)

DELAY SECTION

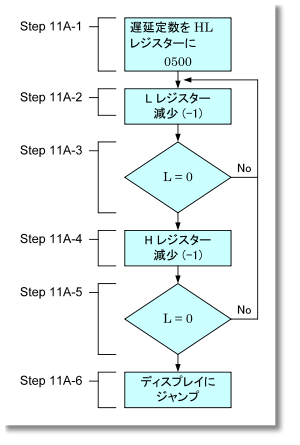

ディレイセクションのフローチャート

ディレイ(遅延)セクションは，RAMの 80EC — 80F9 にあります．これは，プログラム 1 により ROM から RAM にコピーされた 36 バイトの一部です．表 2 にディレイセクションのフローチャートを示します．最初に，HL レジスターに遅延定数をロードします．次に，L レジスターをデクリメント(-1)とゼロチェックを繰り返し実施します(Step 11A-2, 11A-3)．L レジスターがゼロになると，H レジスターを一度デクリメントし，L レジスターを再びゼロまでデクリメントします．H レジスターがゼロになると，ディレイは完了します．

DISPLAY SECTION

ディスプレイセクションは，ROMの 0077 — 00A4 にあります．RAM の 80FA — 80FE に，パラメーター MODE L と MODE H，DDA，DAL，DAH が格納されています．表 1 に示すこれらのパラメーターの初期値は，プログラムの開始時に ROM から RAM にコピーされます．Lesson 4 に示したとおり，ポート B のデータ出力は，ディスプレイ 1 (左側)とディスプレイ 2 (右側)に接続されています．ポート C のビット 0 は，データを表示するディスプレイを制御します．同時に二つのディスプレイを表示することはできません，モニタープログラムは，右のディスプレイにあるバイトのローオーダービット(0—3)を，右のディスプレイにハイオーダービット(4—7)を表示する．モニターのディスプレイセクションはポートCに出力し，ディスプレイに表示する数字を調べる．ポートBのデータは次のデータを表示するために変えられ，ポート C のビット 0 はそのデータを表示するために設定される．図 1 に示すとおり，プログラム 2 は遅延とディスプレイの 1 と 2 を入れ替えを繰り返します．これを早く繰り返すと，両方のディスプレイが同時に表示されているようにみえる．

モニターの実行パラメーター
ROM アドレス	パラメーター名	RAM アドレス	初期値
0128	MODE L	80FA	FC
0129	MODE H	80FB	80
012A	DDA	80FC	00
012B	DAL	80FD	00
012C	DAH	80FE	00
012D	ENKP	80FF	FF

たとえば，小数点を点灯させて数字の 9(二進数: 1001)を表示させる場合，ビットパターン 0011 000 をポート B に出力する必要があります．1001 から 0011 0000 に変換するために，Appendix 1 に示すパターン表を使う．小数点を点灯させて 0&mdashF を表示させるために，0040—004F のビットパターンが必要です．先の小数点を伴った 9 を表示するために，その 9 にベースアドレ 0040 にその 9 を加え，0049 が得られる．アドレス 0049 のビットパターンをポート B に出力する．

小数点を表示させない場合，ポートBに出力する前にビット 0 を 1 にします．このために，ビット 0 が 1 となる AL モードとディスプレイ 2 あるいは AL モードとディスプレイ 1 を除いたすべてのコンディションでビット 0 が 1 を．ビット 1—7 はゼロです(参照: Appendix 2 の図1のd)．小数点バイトは，出力される前にパターンテーブルと統合される．図3にディスプレイセクションのフローチャートを示します．

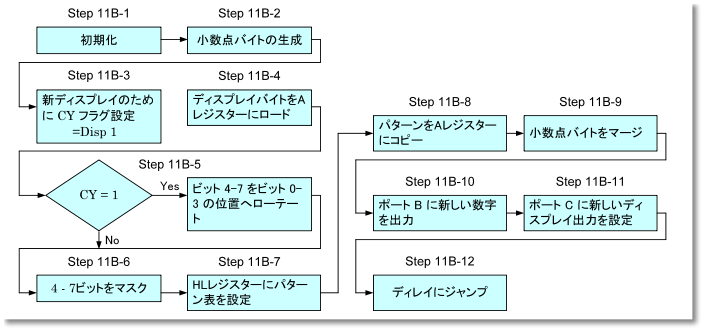

ディスプレイセクションのフローチャート

PROCEDURE

CHANGE OF DELAY CONSTANT

SETTING AL MODE

SETTING AH MODE

CHANGE THE PATTERN TABLE

RESTORE
