ここでは，主にRAMについて勉強する．このキットでは，Intel 8155をRAMとして使っている．8155は，256バイトのRAM，8bitの入出力ポートが二つ，6ビットの入出力ポートが1つ，14bitのプログラマブルカウンターから構成されている．ここの Lesson では RAM の使い方を理解する．入出力ポートとプログラマブルカウンターは後の Lesson で学習する．

8155のデータシートは，ここから入手できる．わからないことがあれば，このデータシートが頼りになる．

8155のRAMはたった256(=2⁸)バイトなので，アドレスバスは8本でよい．データはバイト単位で取り扱うので，データバスも8本である．8155では，これら8本のデータバスとアドレスバスは同じピン(AD₀～AD₇)に割り当てられている．MPUの8085もアドレスの下位 8ビットとデータアドレスも，同じピンが割り当てられている．したがって，8155と8085は直接接続することができ，ハードウェアーの構成が簡単になる．


8155 ブロックダイアグラム	8155 ピン配置

8155はデータとアドレスの信号をどうやって区別するのだろうか? 8155は ALE(Address Latch Enable)を使ってアドレス信号を読み取る．ALEに印可された電圧の立ち下がりのエッジで，AD₀～AD₇の信号を取り込み，それをアドレスとする．その他の場合は，データ信号として取り扱う．

RAMからの読み込み，RAMへの書き込みの区別は，RDとWRを使う．RDのピンが Low(0V) の時，MPUは読み込み(RAMはデータ出力)となる．一方，WRのピンが Low(0V) の時，MPUは書き込み(RAMはデータ入力)となる．文字の上の線は負論理を表している．この二つのピンは，ポートの読み書きにも使われる．詳細は，次の Lesson で学習する．

8155ではRAMのデータの他に，3つのポート(A,B,C)の信号も AD₀～AD₇に流れる．RAMとポートの区別は，IO/Mを使う．このピンが Low(0V) のときRAMで，High(5V)のときポートとなる．ポートの使い方は次の Lesson で学習する．

CEは，8511の動作の動作の活動/停止を決める．このピンが Low(0V)のとき，8511はアクティブとなる．

タイマーについては，Lesson 5で学習する．

ASSEMBLY INSTRUCTIONS

別添の図の通りに接続する．冊子のマニュアルは8156の回路なので，別添(2枚)の図の通りに接続しなくてはならない．8155と8156では，CEの論理が逆である．MM-8000ではトランジスターで論理を反転させている．

CIRCUIT DESCRIPTION

ALE のピンに接続されたスイッチが ON の時の状態が気になる．回路では，680[&Omega]と1[kΩ]で5[V]を分割している．この回路だとALEのスイッチをONにしても，3.125[V]の電圧にしかならない．これで，ALE を High の状態にできるのだろうか? とりあえずちゃんと動作しているので良いのだろうが，気になる．他の部分は，ふつうの回路で特に気になる部分はない．

TEST PROCEDURE

MM-8000の8個のスイッチAD0～AD8を使って，アドレスとデータを指定する．メモリーに直接書き込んだ後，読み出して書き込んだデータを確認する．

この動作は知っていたが，実際に体験してみるとおもしろい．RAMに直接データを書き込んで，そして読み出している．まさに，人間がRAMを操作している．MPUが行うことを，自分の手で行っているのである．

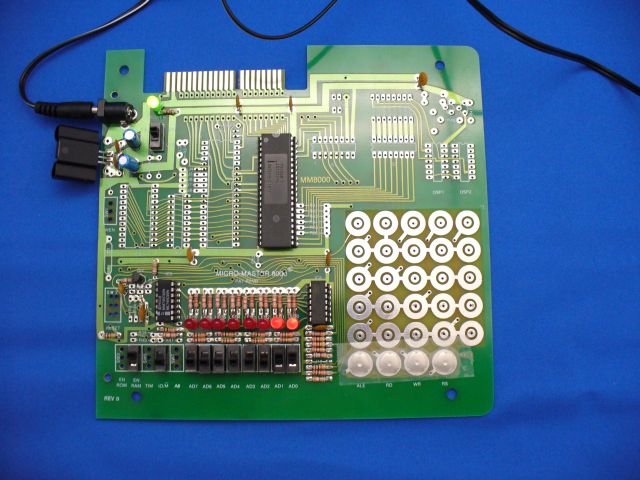

FUNCTIONAL TESTの様子
