GPS ロガーHOLUX m-241

HOLUX 社の GPS ロガー m-241 の使い方を示します．

目次

はじめに

私のお散歩のお供はカメラと GPS ロガーです．カメラで写真を撮って，それを WEB サイトにアップロードしてます．その際，写真を撮影した場所は GPS ロガーのデータから得ています．歩いた場所が Google マップに表示されます．写真撮影した場所もわかります．結構これが楽しいです．

この GPS ロガーはアマゾンで購入できます．お散歩記録を残したい人は購入してみてはいかがでしょうか．

HOLUX GPSロガー M-241 ワイヤレス Bluetooth対応 国内1年保証HOLUX GPSロガー M-241 ワイヤレス Bluetooth対応 国内1年保証

HOLUX 2016-08-31
売り上げランキング : 6108

Amazonで詳しく見る by G-Tools

マニュアル

本体 M-241

本体に付いてくるマニュアルはペラペラで，ほとんど役に立ちません．きちんとした日本語のマニュアル「ワイヤレス GPS ロガー M-241 ユーザーズガイド」は，Holux の Download Center にあります．そこの M-241 > M-241_JP_User Manual の圧縮フォルダーアイコンをクリックし，ダンロードします．それを解凍すると，ファイル「2415183.pdf」が現れます．これが，M-241 の日本語マニュアル「ワイヤレス GPS ロガー M-241 ユーザーズガイド」です．

PC ソフトウェアー ezTour

PC 側のソフトウェアー「ezTour」のマニュアルは本体に付属しませんので，WEBサイトからダウンロードします．Holux の Download Center にあります．そこの ezTour user manual の圧縮フォルダーアイコンをクリックし，ダンロードします．それを解凍すると，ファイル「9472733.pdf」が現れます．これが，ezTour の英語マニュアル「HOLUX ezTour User's Manual」です．

GPS ロガーの使い方

GPS の機能設定のツリーを以下に示します．ノードをクリックするとツリーが展開/収束します．

  • Holux M-241
    • トラックログモード
    • タイムモード
    • 位置表示モード
    • 速度・高度表示モード
    • 距離測定モード
    • 設定モード
      • 距離方式  距離測定方法 ルート:始点と終点の直線距離，ポイント:累積距離
      • km/mile  単位選択
      • 記録方式  記録停止，上書き
      • 時間のログ  一定時間間隔のログデータ設定
      • 距離のログ  一定距離間隔のログデータ設定
      • 言語  言語の選択
      • 自動ログ  Yes:電源ONでログ開始，No:Startでログ開始
      • バックライト  バックライトの設定
      • Bluetooth  設定
      • 消去
      • 初期設定
      • バック

ソフトウェアー (ezTour)

ここでインストールし，GPS ロガーとの接続するソフトウェアーは，Windows の ezTour です．

インストール

HOLUX の ezTour へ行き，「HOLUX ezTour for Logger v2.9」(2017/02/06時点の最新) をダウンロードします．インストール手順は，次のとおりです．

  1. ダウンロードされたファイル「HOLUX_ezTour_for_Logger_v2.9_20160910.zip」を解凍します．通常は，ダブルクリックで解凍できます．
  2. 解凍により作成されたフォルダー「HOLUX_ezTour_for_Logger_v2.9_20160910」を開きます．そして，インストーラー「HOLUX_ezTour_DL.exe」をダブルクリックします．

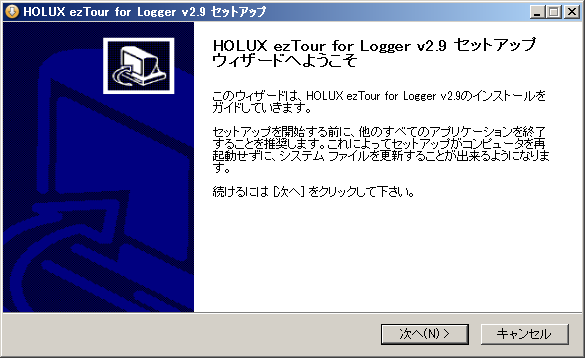

  3. 「Welcome to the HOLUX ezTour …」が現れます (図1)．[次へ(N) >] をクリックします．
  4. 「ライセンス契約書」が現れます (図2)．「このライセンス契約書に同意します(A)」をチェックし，[次へ(N) >] をクリックします．

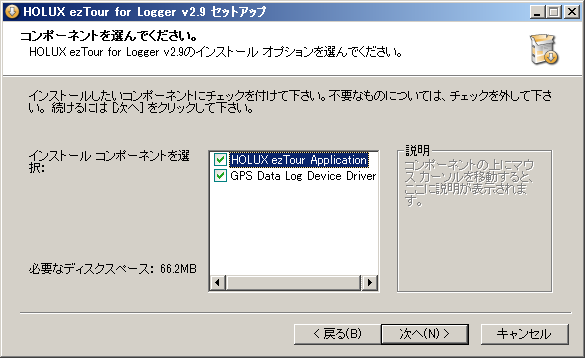

  5. 「コンポーネントを選んでください」が現れます (図3)．「インストールコンポーネントを選択:」の二つのソフトウェアーをチェックし，[次へ(N) >] をクリックします．
    6. HOLUX exTour for Logger v2.9 セットアップ HOLUX exTour for Logger v2.9 セットアップ: ライセンス契約書 HOLUX exTour for Logger v2.9 セットアップ: コンポーネント選択
    図1: セットアップ 図2: ライセンス契約書 図3: コンポーネント選択

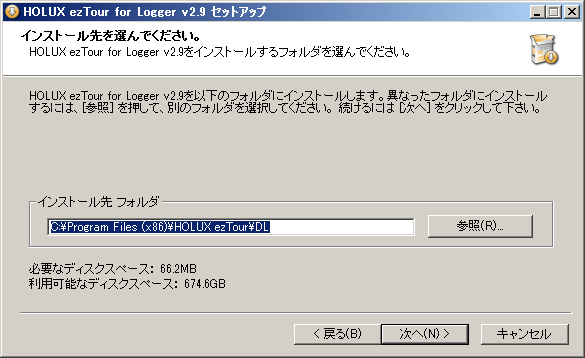

  6. 「インストール先を選んでください」が現れます (図4)．インストール先フォルダを指定し，[次へ(N) >] をクリックします．

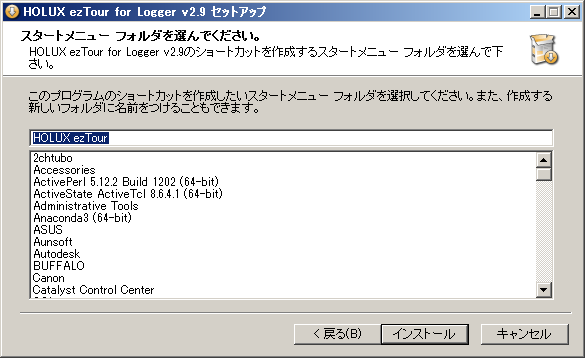

  7. 「スタートメニューフォルダを選んでください」が現れます (図5)．[インストール] をクリックします．
  8. インストールが始まります．

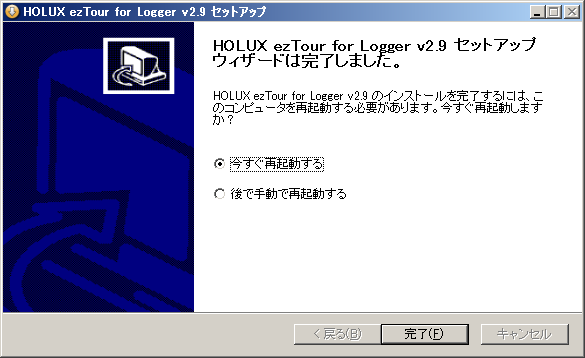

  9. 完了のメッセージが現れますので，[完了 (F)] をクリックします (図6)．
    10. HOLUX exTour for Logger v2.9 セットアップ: インストール先 HOLUX exTour for Logger v2.9 セットアップ: スタートメニューフォルダの選択 HOLUX exTour for Logger v2.9 セットアップ: 完了
    図4: インストール先 図5: スタートメニューフォルダ 図6: 完了

まずは使ってみよう

GPSロガーの電源を ON にし，PC と USB ケーブルと接続します．

インストールが終わったらまず起動しましょう．スタートメニューにある「HOLUX exTour for Logger」を選択します．まずは，ファイル > ログの読み込み を選択します．すろとログの読み込みのダイアログが現れますので，「軌跡を読み込みます」を ON にし，[OK]ボタンを押します．プロダクトキーと電子メールアドレスを入力します．すると，「GPD機器と接続中」が表示され，そのうち「軌跡の選択」のダイアログが現れます．軌跡を選択し，[OK]ボタンを押します．すると，軌跡が表示されます．

PCとの接続

USB

GPSロガーの電源を ON にし，PC と USB ケーブルと接続します．

ブルートゥース (Bluetooth)

google map に表示ファイルの作成

GPS のログやそれに同期した写真を WEB サイトにアップロードするためのデータ(ファイル)の作成方法を示します．ここでは，写真がある場合とない場合のふた通りのデータの作成方法を示します．

移動軌跡 (ログ) の HTML ソース作成

純粋に移動ログの軌跡を表示する HTML ソースの作成方法を示します．写真とリンクする方法には，次節で述べます．

  1. ログの読み込み
    1. USB あるいは ブルートゥースを使い，GPS ロガーと PC を接続します．
    2. ezTour を起動します．
    3. プルダウンメニューの ファイル > ログの読み込み を選択します．
    4. ダイアログ「ログの読み込み」が現れます．「起動を読み込みます」をチェックし，[OK]をクリックします．
    5. データが多い場合，結構時間がかかります．しばらくすると，起動の選択の画面が現れます．起動を選択し(チェックマークをつける)，[OK]ボタンをクリックします．
    6. しばらくすると，「ログの読み込みが完了しました」とメッセージが現れます．[OK]ボタンを押します．
    7. 軌跡(ログ)が Google マップに表示されます．
  2. ログの修正
    1. ezTour の左の画面は Google マップです．これを起動エディタのタブに変えます．
    2. ログデータをマウスを使って修正します．残念なことに，この時，地図が表示されません．
  3. HTML に変換
    1. プルダウンメニューの ファイル > Htmlデータへエクスポート を選択します．
    2. Htmlデータエクスポートの画面が現れますので，右下の [保存] をクリックします．
  4. データの保存
    1. プルダウンメニューの ファイル > 名前を付けて保存を選択します．
    2. データ保存のダイアログが現れますので，適当な名前で保存します．
  5. API キーの設定を設定します．設定方法は「Google マップが正しく読み込まれません」の通りです．

以上で，Googl マップ上に GPS のログ (移動軌跡) を表示する HTML のソースファイルが作成されます．出来上がったソースファイルをダブルクリックすると，ブラウザの Google マップ上にログが表示されます．これを，WEBページに組み込む方法は後述します．

移動軌跡 (ログ) と写真の HTML ソース作成

移動ログの軌跡の上に写真をリンクする HTML ソースの作成方法を示します．この場合，写真のデータには，二つのことに注意しなくてはなりません．ひとつ目は，写真をやたらに高精細にしないことです．高精細にするとファイルサイズが大きくなり，表示に時間がかかります．ふたつ目の注意事項は，カメラの時計を GPS の時計に合わせることです．これは，結構面倒です．私はカメラの方は大雑把に合わせ (1分以内の精度)，出発前に，GPS の時計 (秒単位) の写真撮影します．こうすることにより，カメラの時刻とGPSの時刻の差が分かります．これを使い写真の時刻を補正します．

具体的な写真付きの GPS ログの軌跡の HTML ファイルの作成は以下のとおりです．

  1. 写真の保存
    1. 適当なディレクトリー (フォルダーを作成し，写真をアップロードします)．
  2. ログの読み込み
    1. USB あるいは ブルートゥースを使い，GPS ロガーと PC を接続します．
    2. ezTour を起動します．
    3. プルダウンメニューの ファイル > ログの読み込み を選択します．
    4. ダイアログ「ログの読み込み」が現れます．「起動を読み込みます」をチェックし，[OK]をクリックします．
    5. データが多い場合，結構時間がかかります．しばらくすると，起動の選択の画面が現れます．起動を選択し(チェックマークをつける)，[OK]ボタンをクリックします．
    6. しばらくすると，「ログの読み込みが完了しました」とメッセージが現れます．[OK]ボタンを押します．
    7. 軌跡(ログ)が Google マップに表示されます．
  3. ログの修正
    1. ezTour の左の画面は Google マップです．これを起動エディタのタブに変えます．
    2. ログデータをマウスを使って修正します．残念なことに，この時，地図が表示されません．
  4. 写真の取り込み
    1. 次にアプリケーション HOLUX ezTour に写真を取り込みます．メニューの 写真/メディア > 写真/メディアの追加 > フォルダを指定して追加 を選択します．
    2. フォルダーの参照が現れますので，写真を保管したフォルダーを指定します．
  5. 写真の時刻の補正

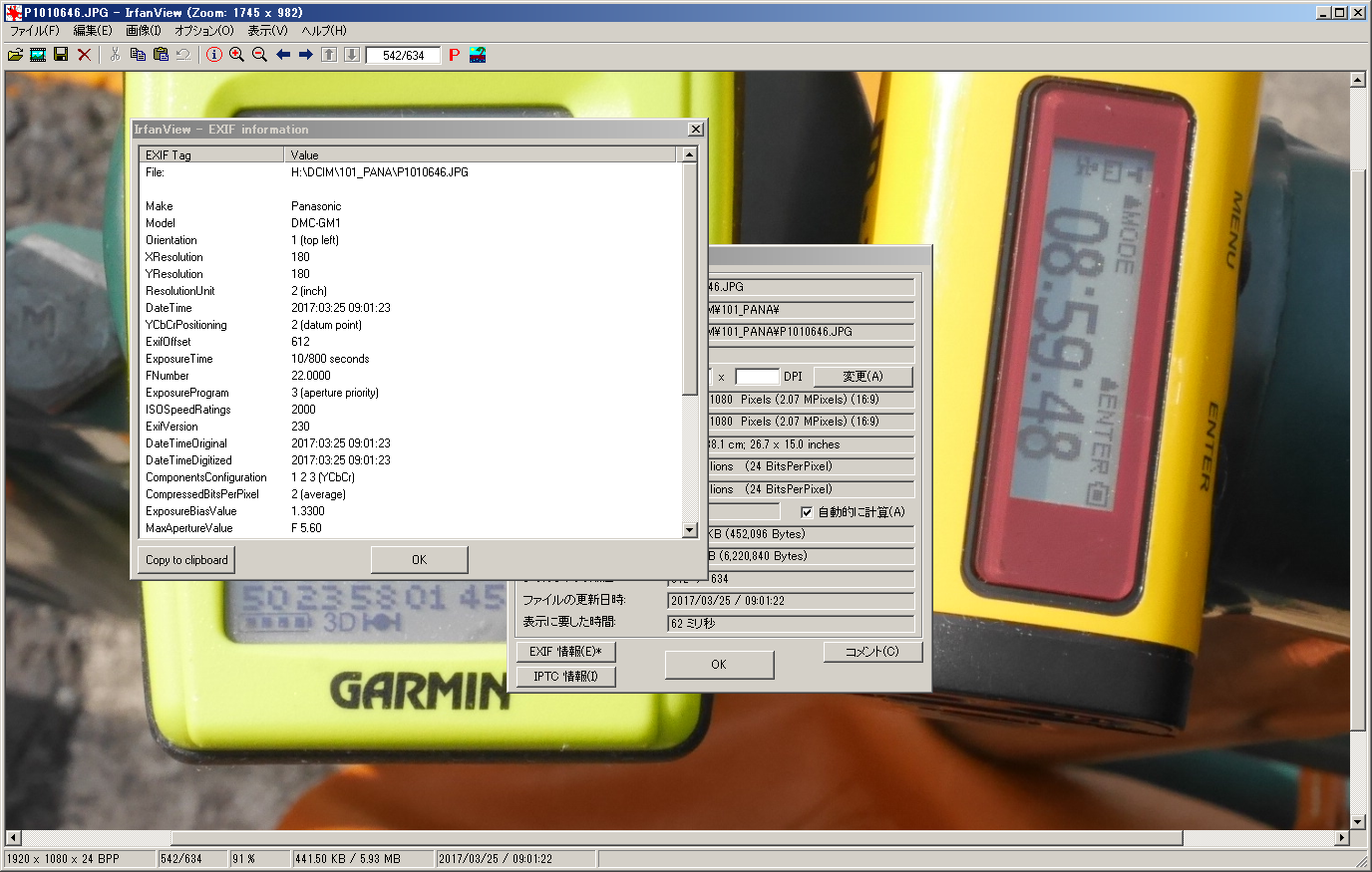

    1. デジカメで撮影した写真ファイルには，Exif (Exchangeable image file format)と呼ばれるシャン情報が書かれています．これから，写真の撮影時刻を知ることができます．IrfanView では，画像(I) > 画像の情報(I)を選択すると，Exif を読み取ることができます．GPS ロガーの時刻を撮影した写真の Exif に書かれた時刻を確認します．図7では，GPSの時刻は 08:59:48 で，写真撮影時刻は 09:01:23 です．1分35秒の違いです．
      GPS の時刻と Exif 情報
      図7: GPS の時刻と Exif 情報 (クリックで拡大)
    2. 次にアプリケーション HOLUX ezTour で写真の時刻を修正します．メニューの 写真/メディア > 写真の時間を修正する を選択します．
    3. 写真の時間の変更のダイアログが現れます．写真の時刻を修正します．先の例では，「- 0日 0時 1分 35秒」とします．ボタン [OK] を押せば完了です．
  6. HTML に変換
    1. プルダウンメニューの ファイル > Htmlデータへエクスポート を選択します．
    2. Htmlデータエクスポートの画面が現れますので，右下の [保存] をクリックします．
  7. API キーの設定を設定します．設定方法は「Google マップが正しく読み込まれません」の通りです．

以上で，Googl マップ上に GPS のログ (移動軌跡) と写真を表示する HTML のソースファイルが作成されます．出来上がったソースファイルをダブルクリックすると，ブラウザの Google マップ上にログと写真が表示されます．これは，これで写真整理に便利です．これを，WEBページに組み込む方法は後述します．

WEB サイトへの表示方法

WEB ページ

ここでは，前節「google map に表示ファイルの作成」で作成した html ファイルを WEB に掲載する方法を示します．前節に載せたログと写真の Google Map の作り方です．前節では，ezTour を使い html と関連ファイルを作成しました．これを WEB ページに載せる方法を示します．

  1. ezTour で作成した html ファイル (*.htm or *.html) と画像などのディレクトリー (*.files) を WEB サイトの適当なディレクトリーに保管します．
  2. 保管したファイルとディレクトリーのパーミッションを変更します．ディレクトリーのパーミションは 755 に，ファイルは 644 にします．以下のコマンドを使うと，一度に変更できます (詳細はディレクトリーとファイルについて)．
    $ find ディレクトリー -type d -exec chmod 755 '{}' \;
$ find ディレクトリー -type f -exec chmod 644 '{}' \;
    このコマンドが指定しているディレクトリーは，ezTour で作成したファイルとディレクトリーを保管したディレクトリーです．
  3. ezTour で作成した Google Map の WEBページへの掲載は簡単です．次のように「<iframe>」を使います．
    <iframe src="htmlファイルへのパス" width="幅" height="高さ" style="margin-left:マージン"></iframe>
    これを WEB ページに記述すると，そこに Google Map が表示されます．

ブログ (WordPress) で表示

WordPress で作成した google map も，「<iframe>」を使います．WEB ページと同じ書き方をします．

使用上の注意

ユーザーズガイドには，以下の記述があります．

  • 写真と GPS の記録を連動させる場合,カメラと M-241 の時間を合わせる必要があります．GPS の位置情報とカメラの画像はそれぞれの時刻でひも付けされます．
  • M-241 は防水仕様ではありません．
  • ログモードでのデータ損失を避けるために、電源をオフにする前に [stop] ボタンを押して終了してください．
  • 新しい電池と交換する際、予め電源を OFF してください．

問題の修正

Google マップが正しく読み込まれません

2018年6月11日以降，グーグルマップに「このページでは Google マップが正しく読み込まれませんでした」と表示されることがあります．これは，Google のシステムが変わったためです(参考)．Google Maps で独自の地図を表示させるためには，API キーを設定する必要があります．Google Cloud Platform の API キーの取得が必要です(参考)．

API キーを取得したら，ezTour が作成するファイル(*.htm)を編集します．そのファイルには，JavaScript に関して，以下の設定が有るはずです．

<script src="https://maps.google.com/maps/api/js?v=3&sensor=false
  &key=ezTour が自動的につけるキー"
  type="text/javascript"></script>

この「ezTourが自動的につけるキー」を「Google Cloud Platform の API キー」に書き直します．

<script src="https://maps.google.com/maps/api/js?v=3&sensor=false
  &key=Google Cloud Platform の API キー"
  type="text/javascript"></script>

これを保存すると，エラー「このページでは Google マップが正しく読み込まれませんでした」がなくなります．

ページ作成情報

参考資料

  1. ezTour のマニュアル「HOLUX ezTour User's Manual」を参考にしました．Holux のWEBサイト Download Centerからダウンロードできます．
  2. Google mapの問題「このページでは Google マップが正しく読み込まれませんでした」の対策については，「GoogleMapが表示されない時の対処方」に詳しく書かれています．
  3. Google の API キーの取得方法は，「Google Maps Platform APIキーの取得・発行について」に詳しく書かれています．

更新履歴

2017年02月05日 ページの新規作成
2018年10月20日 問題「このページでは Google マップが正しく読み込まれませんでした。」の修正とその方法の記述．
