解析について

計算内容

ANSYSを用いて,超伝導空洞の機械振動のモードを軸対称二次元モデルで計算しました.ここでは,Heベッセルを含んだ計算です.Heベッセルと空洞本体は,どこも固定していません.

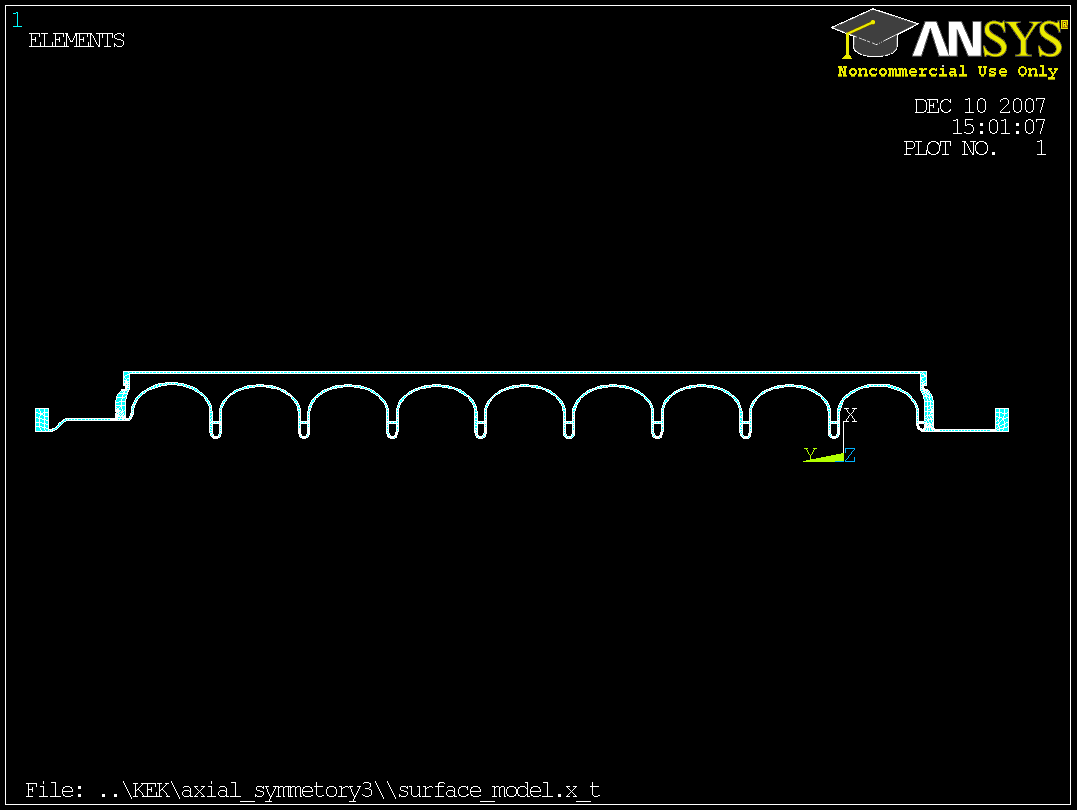

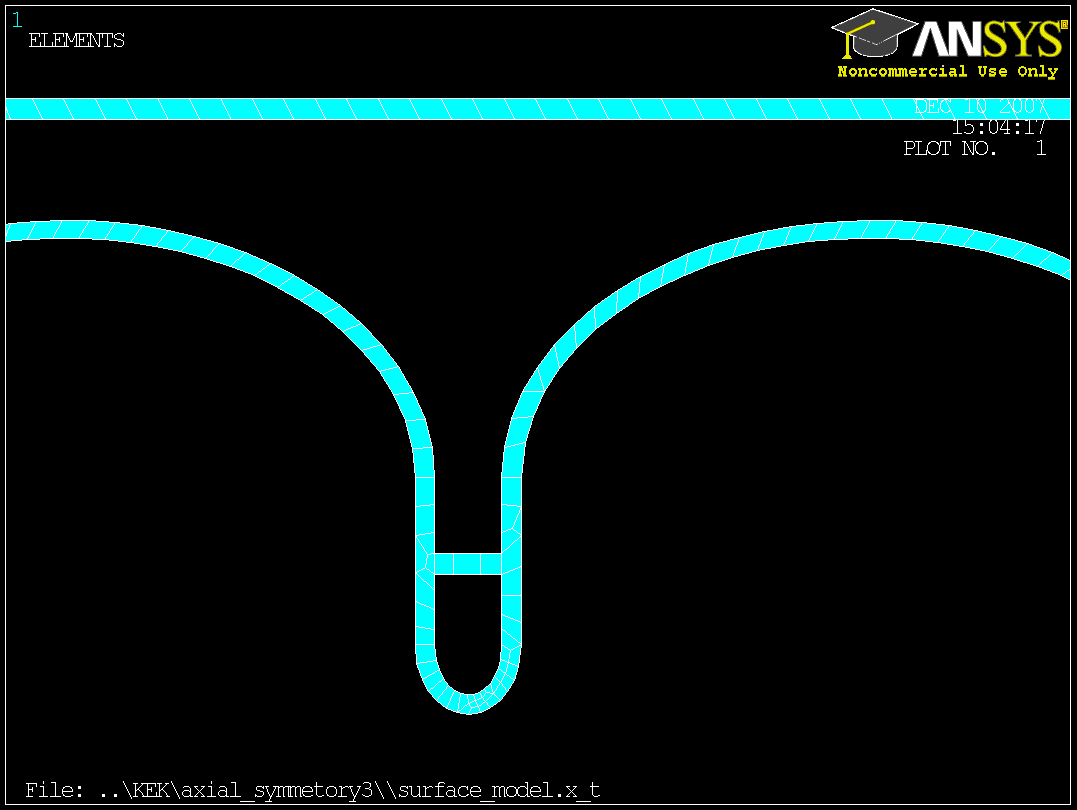

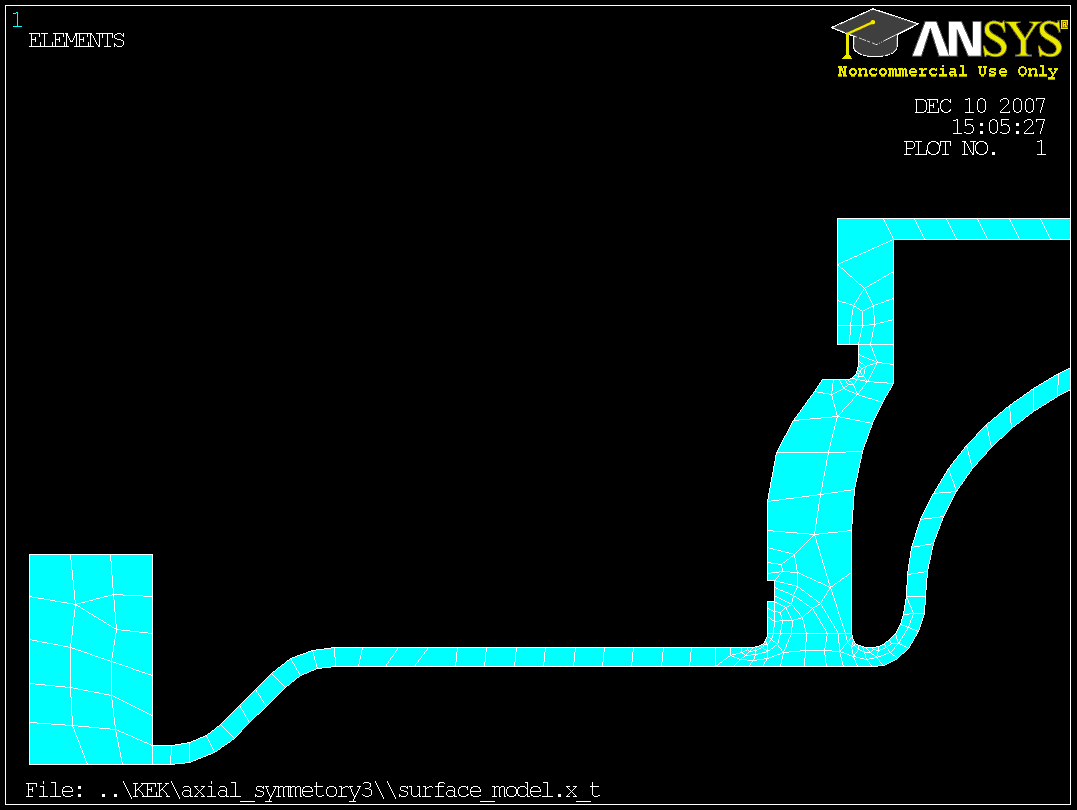

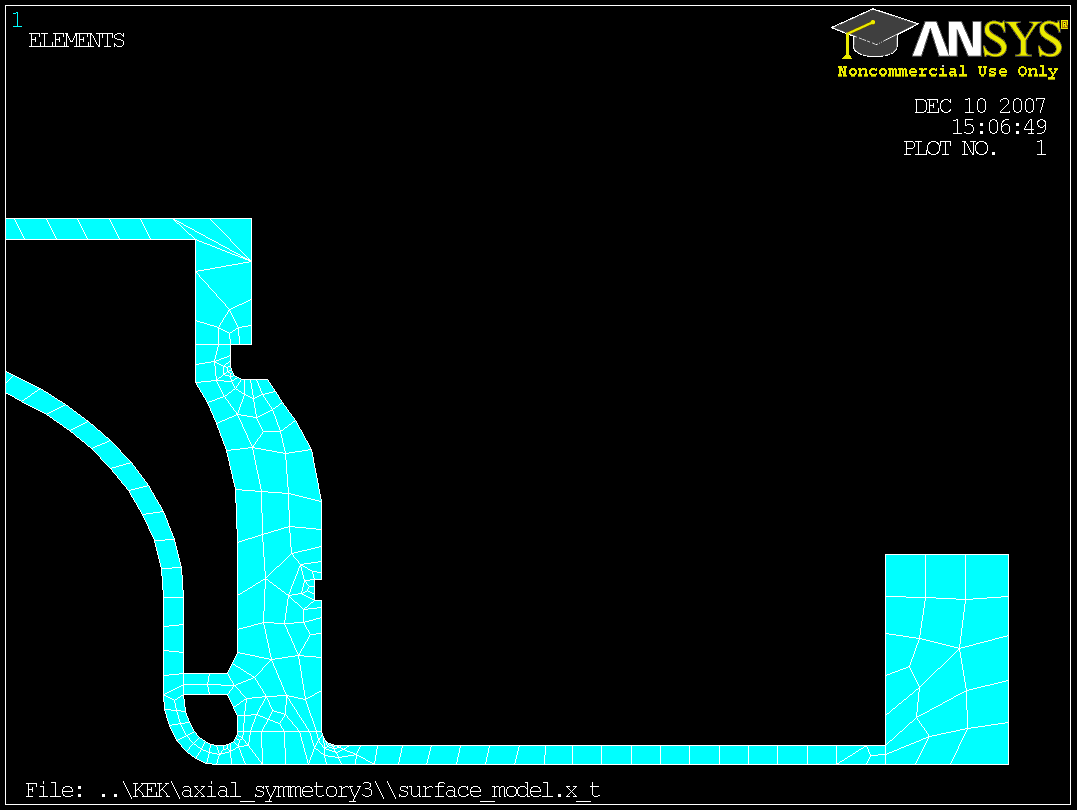

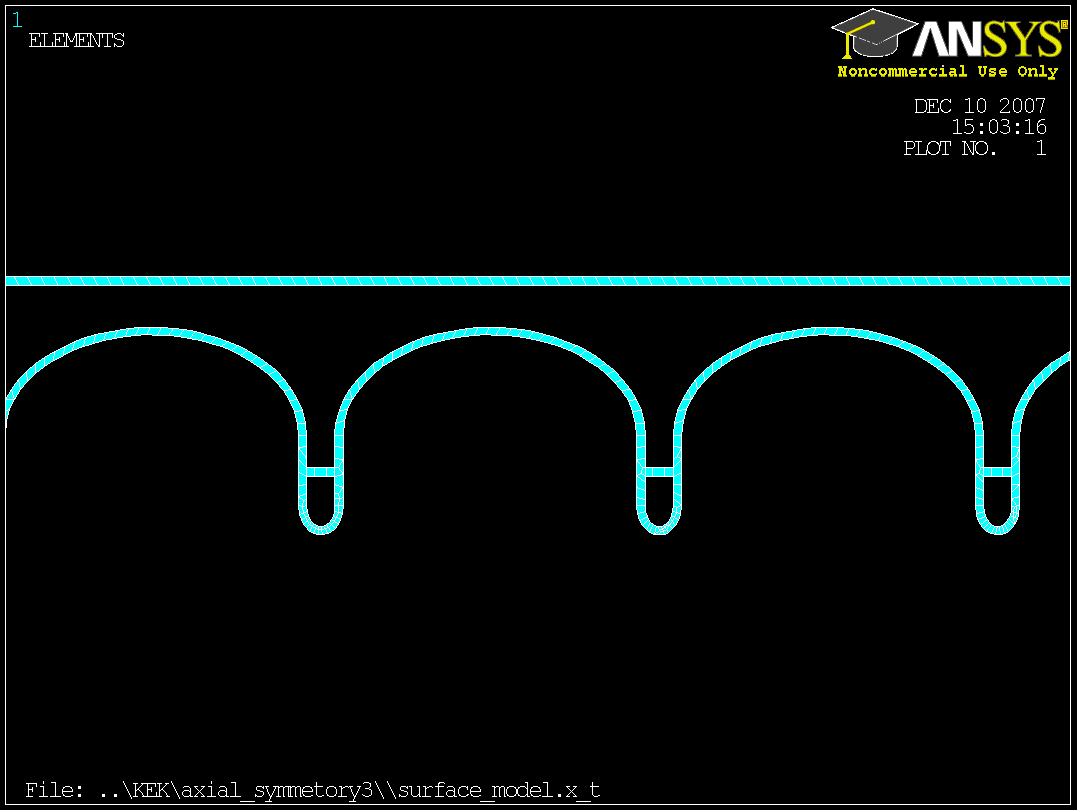

この解析を行ったときのメッシュの様子を次に示します.あまり細かくメッシュを制御していないため,粗いメッシュとなっています.ただ,2次要素を使っているのでメッシュが粗くても,ある程度の精度は確保できていると考えています.本当は,メッシュサイズと収束の関係を調べるべきですが,時間の都合で後回しにします.

様々なファイル

今後の参考のために,計算に使った様々なファイルを載せておきます.私自身が紛失しないようにするためでもあります.

形状に関するファイル

  • 二次元断面図(cavity5.dwg)  AutoCADのファイル.
  • 三次元の組み立て図(ichiro.iam, ichiro.sat)  *.iamはAutodesk Inventor,*.satはANSYS DesignModeler用に使っています.
  • Parasolidテキストファイル(surface_model.x_t)  実際にANSYSで読み込む2次元軸対称モデルです.DesignModelerを使って,三次元の*.satファイルを二次元サーフェースモデルに変換したものです.変換方法の詳細は,「ANSYS DesignModeler」に書いています.

ANSYSの計算に関するファイル

  • 材料物性値のファイル(material.txt)
  • ANSYSのデータベースファイル(ansys.db)  メッシュ生成までデータベースファイルです.

計算結果処理に関するファイル

  • バッチ処理プログラム(output.ans)  計算結果をテキストファイルや図,アニメーションにするためのプログラムです.ANSYSのメインメニューのファイルインプットファイルの読込を使い実行させます.
  • 周波数のリスト処理(forHTML_freq.pl)  HTMLを書くために,処理するパールのプログラムです.

計算結果ファイル

各モードの振動の様子

図をクリックすると,アニメーション(半周期分)を見ることができます.

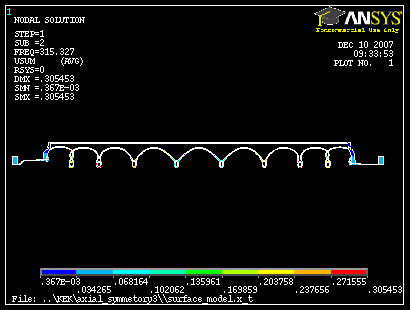

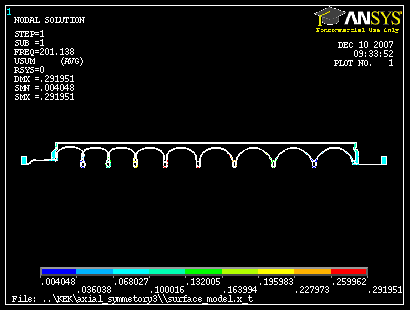

モード1 (201.14Hz) モード2 (315.33Hz)

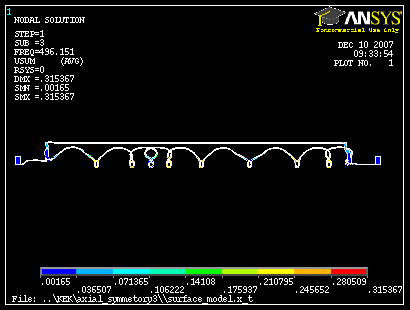

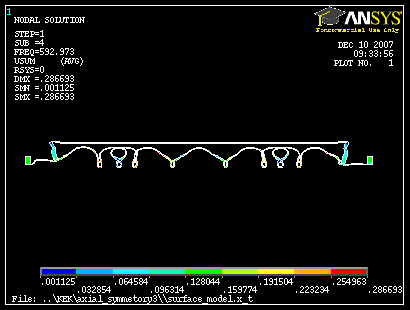

モード3 (496.15Hz) モード4 (592.97Hz)

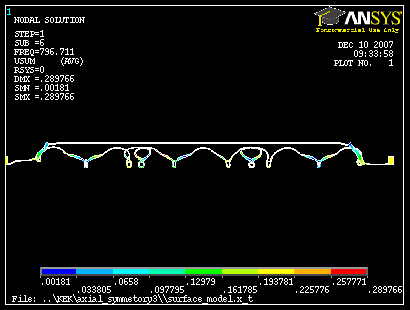

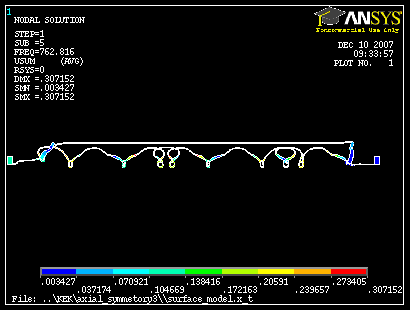

モード5 (762.82Hz) モード6 (796.71Hz)

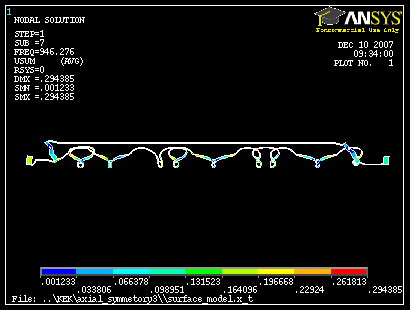

モード7 (946.28Hz) モード8 (991.08Hz)

モード9 (1079.43Hz) モード10 (1251.14Hz)

モード11 (1404.44Hz) モード12 (1955.26Hz)

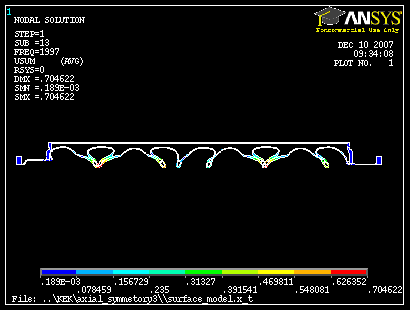

モード13 (1997.45Hz) モード14 (2052.84Hz)

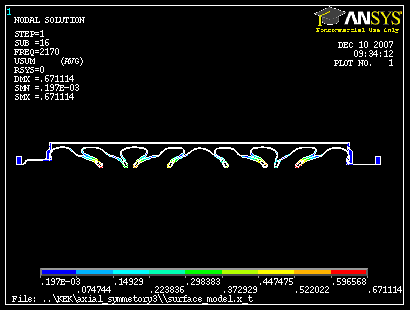

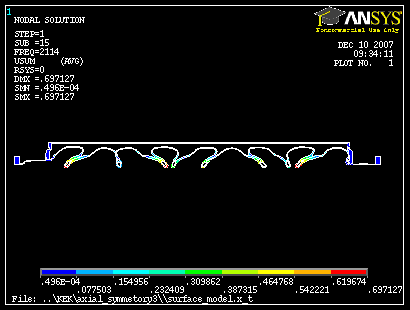

モード15 (2113.67Hz) モード16 (2169.87Hz)

モード17 (2218.34Hz) モード18 (2255.37Hz)

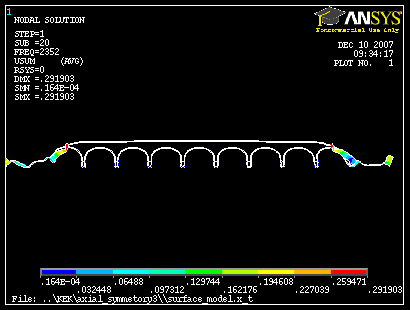

モード19 (2278.14Hz) モード20 (2351.87Hz)

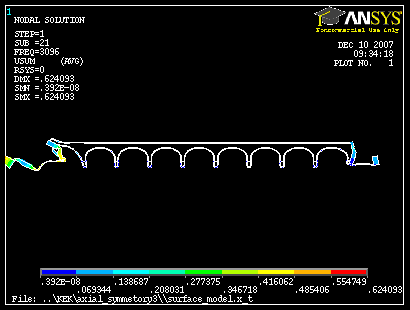

モード21 (3096.13Hz) モード22 (3768.76Hz)

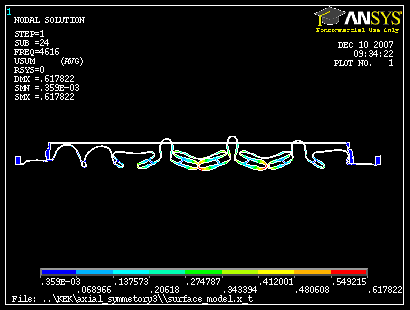

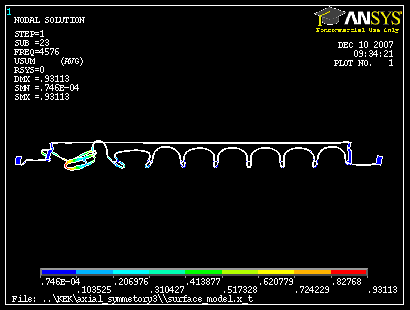

モード23 (4576.36Hz) モード24 (4615.64Hz)

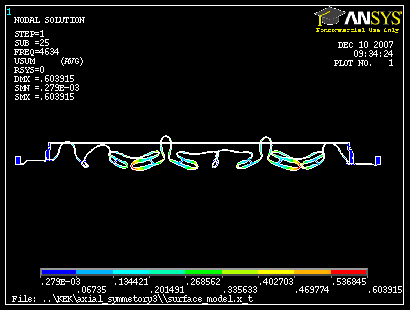

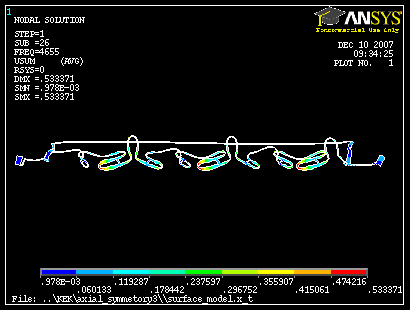

モード25 (4634.1Hz) モード26 (4655.06Hz)

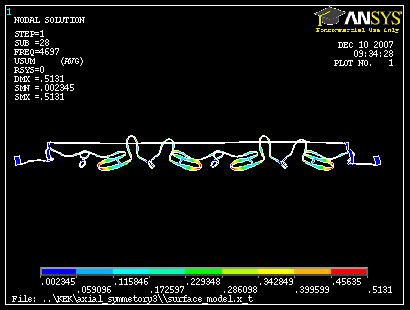

モード27 (4692.48Hz) モード28 (4697.15Hz)

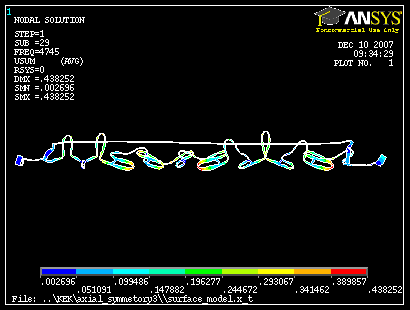

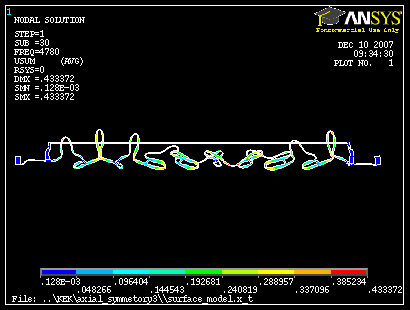

モード29 (4744.51Hz) モード30 (4779.72Hz)

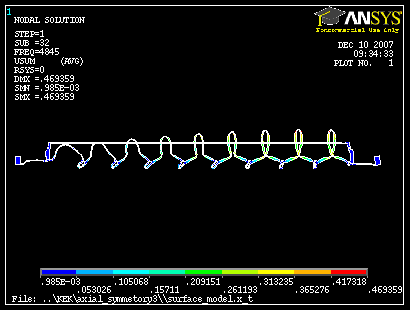

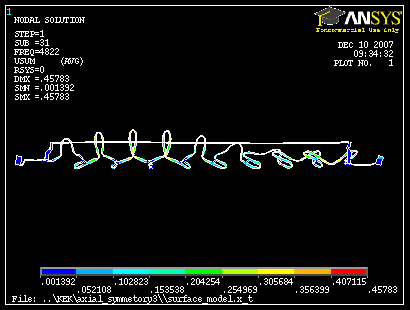

モード31 (4821.9Hz) モード32 (4845.5Hz)

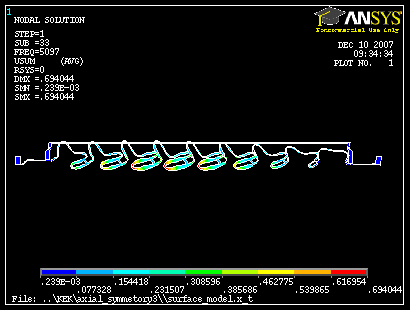

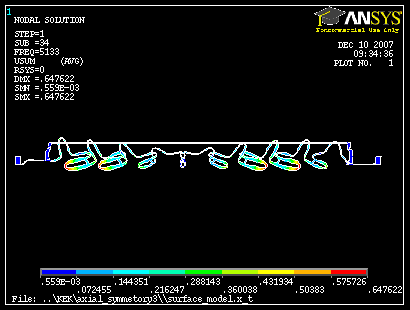

モード33 (5096.53Hz) モード34 (5133.46Hz)

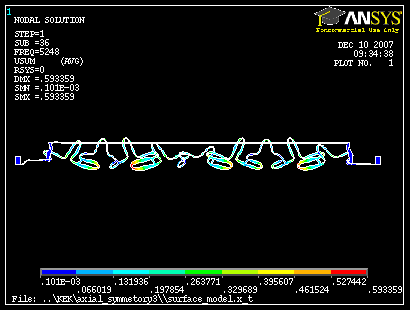

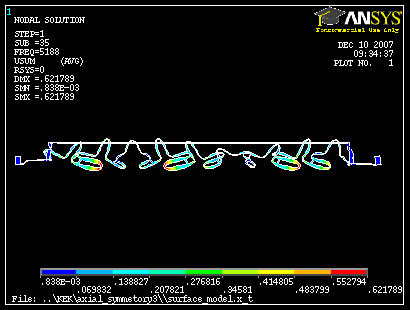

モード35 (5188.18Hz) モード36 (5248.08Hz)

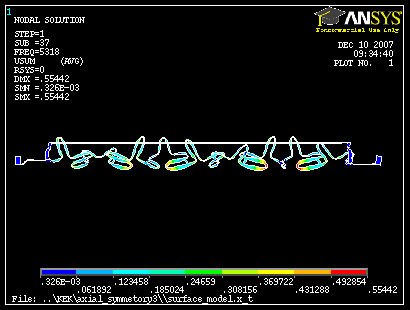

モード37 (5318.15Hz) モード38 (5385.38Hz)

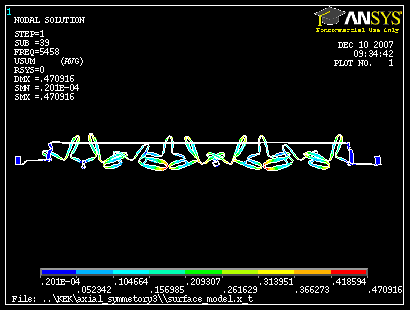

モード39 (5458.19Hz) モード40 (5521.44Hz)

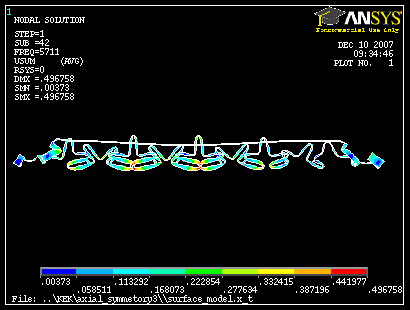

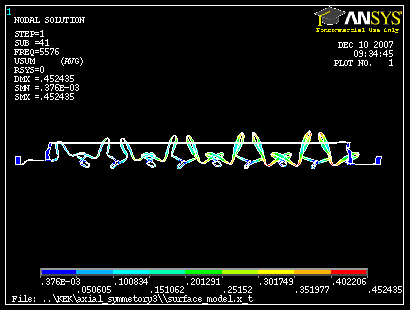

モード41 (5575.69Hz) モード42 (5711.41Hz)

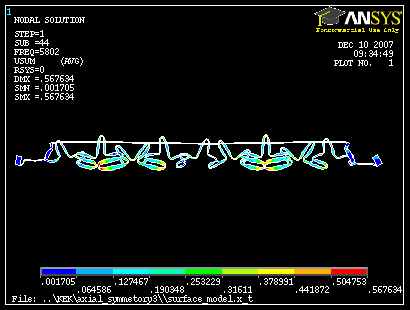

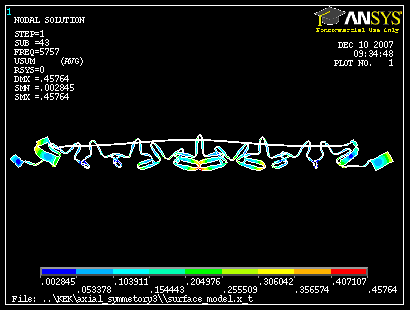

モード43 (5756.62Hz) モード44 (5802.27Hz)

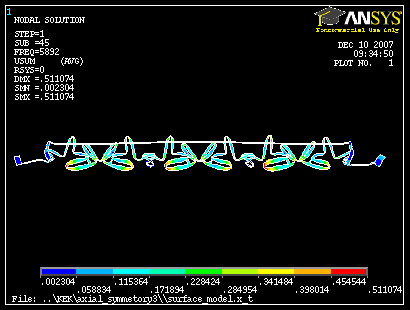

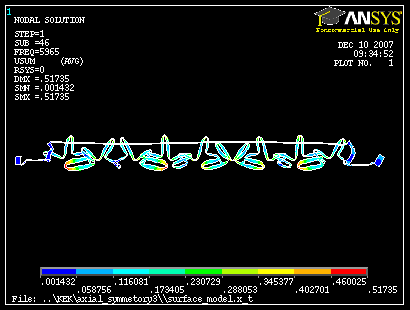

モード45 (5891.79Hz) モード46 (5965.42Hz)

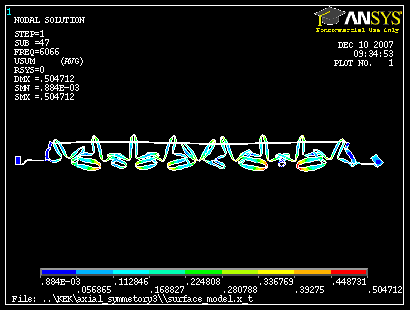

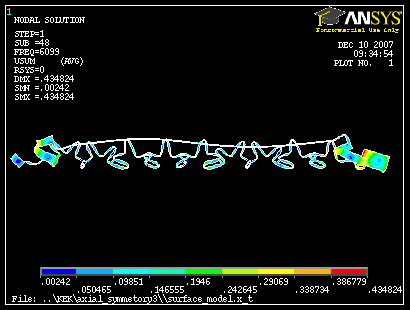

モード47 (6066.27Hz) モード48 (6099.41Hz)

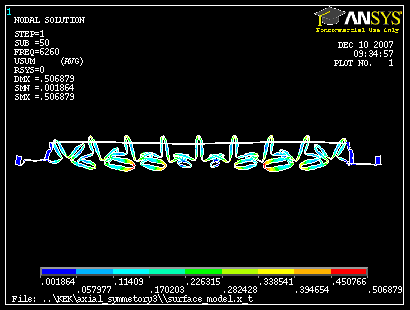

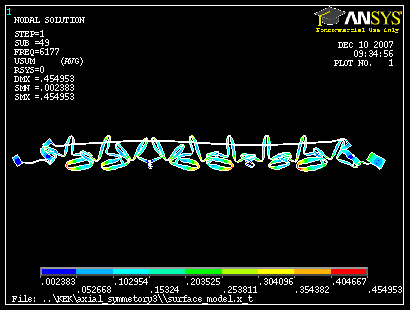

モード49 (6177.09Hz) モード50 (6260.4Hz)

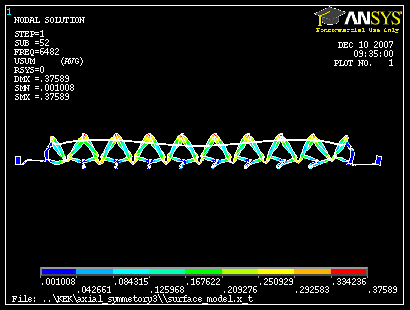

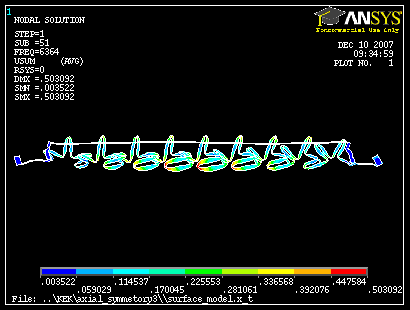

モード51 (6364.39Hz) モード52 (6482.05Hz)

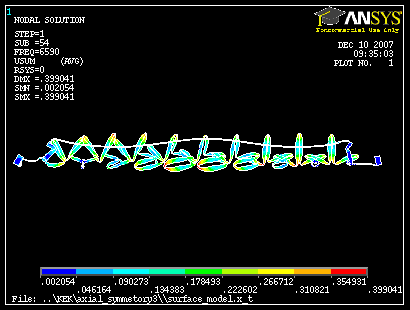

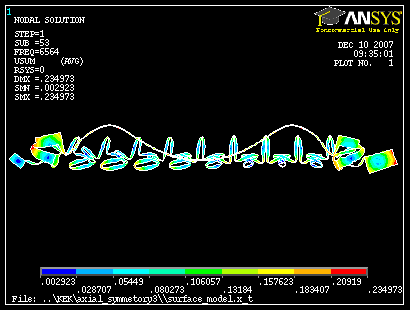

モード53 (6564.09Hz) モード54 (6590.08Hz)

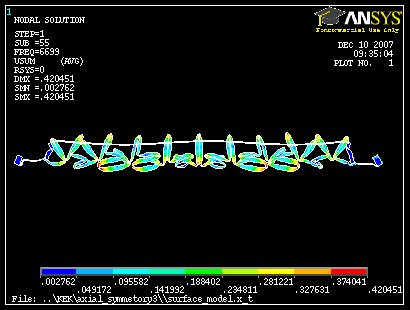

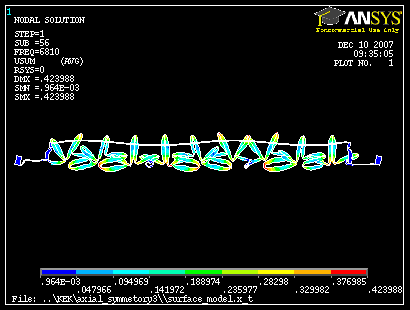

モード55 (6699.18Hz) モード56 (6809.59Hz)

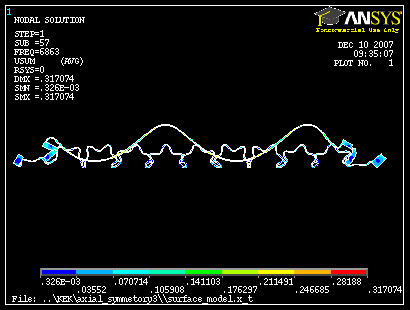

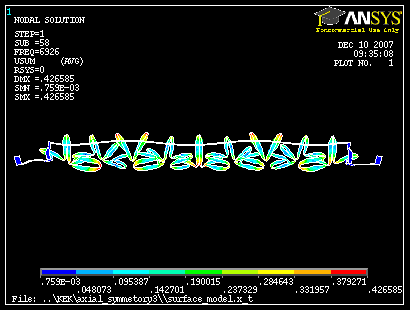

モード57 (6863.16Hz) モード58 (6925.57Hz)

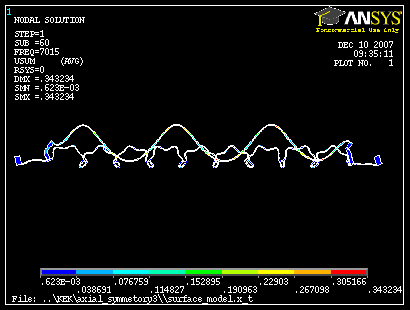

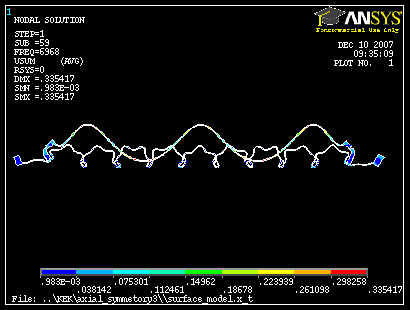

モード59 (6967.58Hz) モード60 (7014.55Hz)

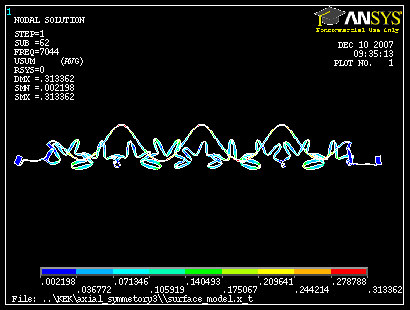

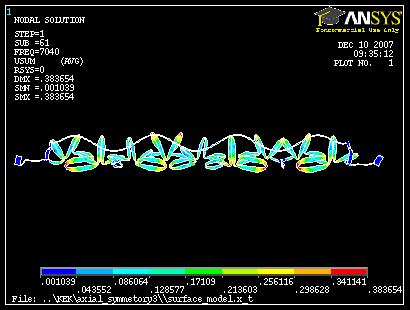

モード61 (7040.31Hz) モード62 (7043.91Hz)

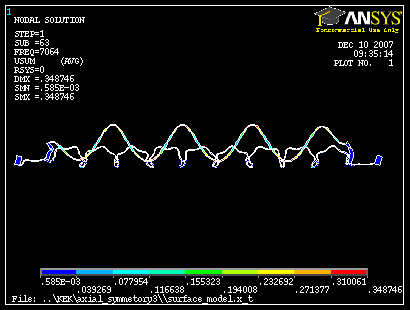

モード63 (7064.25Hz) モード64 (7082.84Hz)

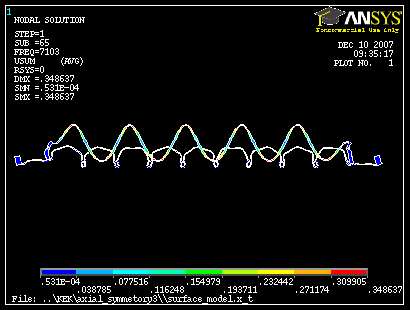

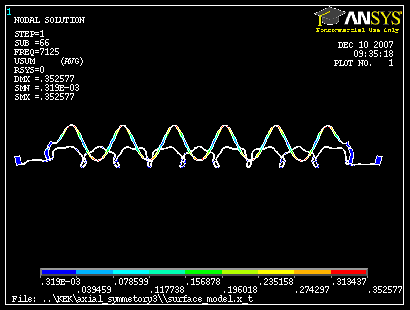

モード65 (7102.54Hz) モード66 (7124.67Hz)

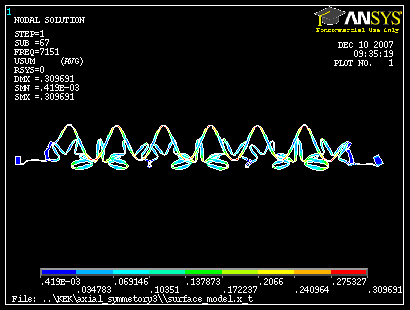

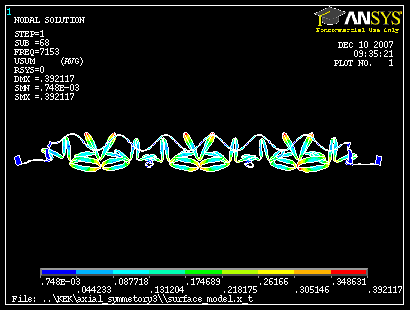

モード67 (7150.53Hz) モード68 (7153.37Hz)

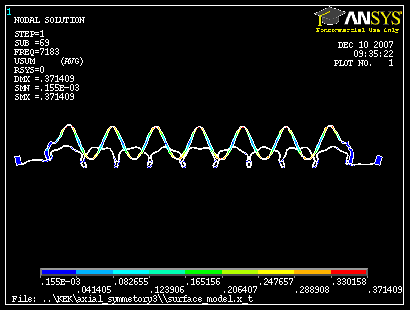

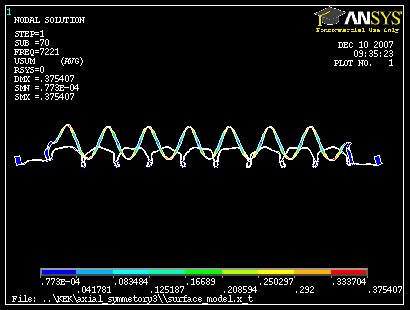

モード69 (7182.98Hz) モード70 (7220.81Hz)

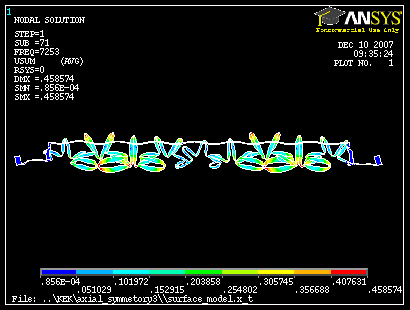

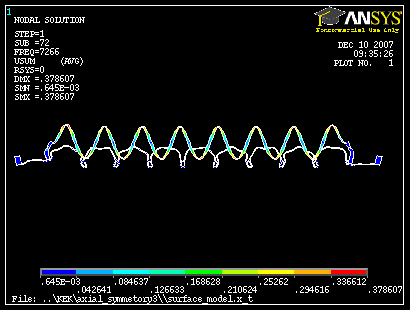

モード71 (7252.75Hz) モード72 (7266.46Hz)

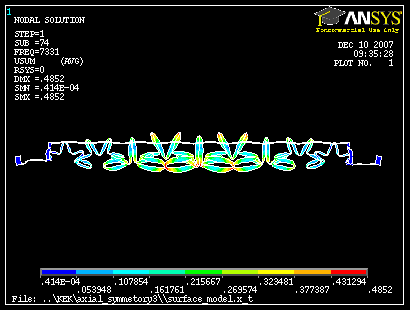

モード73 (7320.43Hz) モード74 (7330.66Hz)

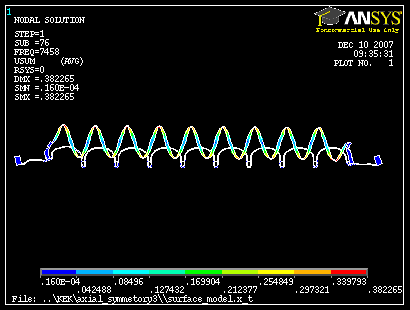

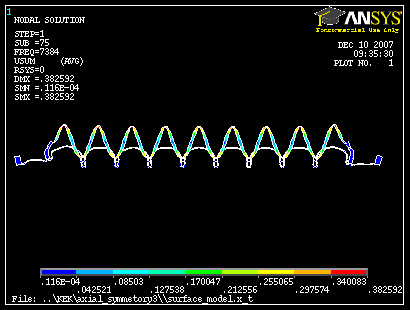

モード75 (7384.03Hz) モード76 (7458.17Hz)

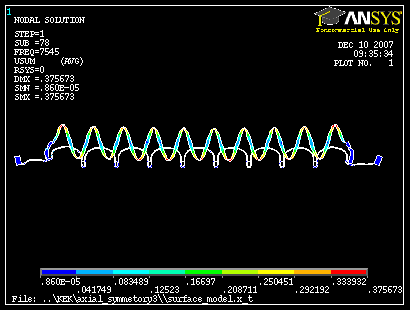

モード77 (7478.03Hz) モード78 (7544.77Hz)

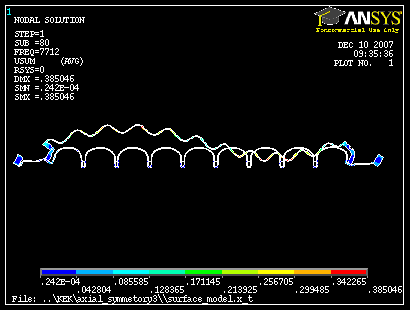

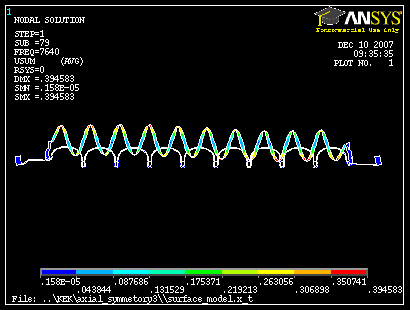

モード79 (7640.03Hz) モード80 (7712.04Hz)

計算手順

最初に計算した方法

最初,以下の手順で,この計算を行った.

  1. AutoCADで断面図を作成する.
  2. Autodesk Inventorを使い,AutoCADの断面図をANSYSで読み込み可能な図面に変換する.変換方法はの詳細は,「ANSYS :: DesignModeler」を見る.
  3. ANSYSのclassic環境で,軸対称構造の振動解析を行う.詳細手順は,ANSYS振動解析のメモのclassic環境の軸対称解析に書いてある.
  4. 必要なテキストファイルと図,アニメーションを作成する.このバッチファイルを実行させれば,必要なファイルを得ることができる.

検証ための再計算

検証,他の目的で同じ計算を行いたければ,次の通りにする.

  1. ANSYSの稼働するPCの適当な場所に,計算用のディレクトリーを作成する.
  2. 計算用のディレクトリーにアニメーションファイル格納のためのサブディレクトリー「anime」を作成する.
  3. 計算に必要なファイルを作成したディレクトリーにダウンロードする.
    1. 形状を記述したParasolidテキストファイル(surface_model.x_t)をダウンロードする.
    2. メッシュ生成まで記述したANSYSのデータベースファイル(ansys.db)をダウンロードする.
    3. 計算結果をテキストファイルや図,アニメーションにするためのバッチ処理プログラム(output.ans)をダウンロードする.
  4. これらのダウンロードしたファイルがあるディレクトリーをワーキングディレクトリーとしてANSYSを立ち上げる.ワーキングディレクトリーは,ANSYS Product Launcherで設定できる.
  5. 計算を実行させる.
    1. メインメニューのファイルファイルを指定してDBを読込を選択する.
    2. ダウンロードしたデータベースファイル「ansys.db」を選択して,OKボタンを押す.
    3. ANSYSメインメニューのソリューション解析の実行現荷重ステップをクリックする.
    4. いろいろなメッセージが表れるが,適当にボタンを押すと計算が終了する.
  6. 計算結果をファイルにまとめる.
    1. メインメニューのファイルインプットファイルの読込を選択する.
    2. ダウンロードした出力のためのバッチファイル「output.ans」を指定する.
  7. 解析完了.
