チューナー部分をスライドさせた場合の超伝導空洞の機械振動解析
振動の様子
ANSYSで解析した超伝導空洞の振動のモードです.画像をクリックすると動画(avi)を見ることができます.
各モードの左図と右図は同じ解析です.どちらともジェケットを含めた振動解析を行っています.左図はジャケットの表示を取り除いて,空洞の様子が分かるようにしています.右図はジャケットを含めて表示しています.

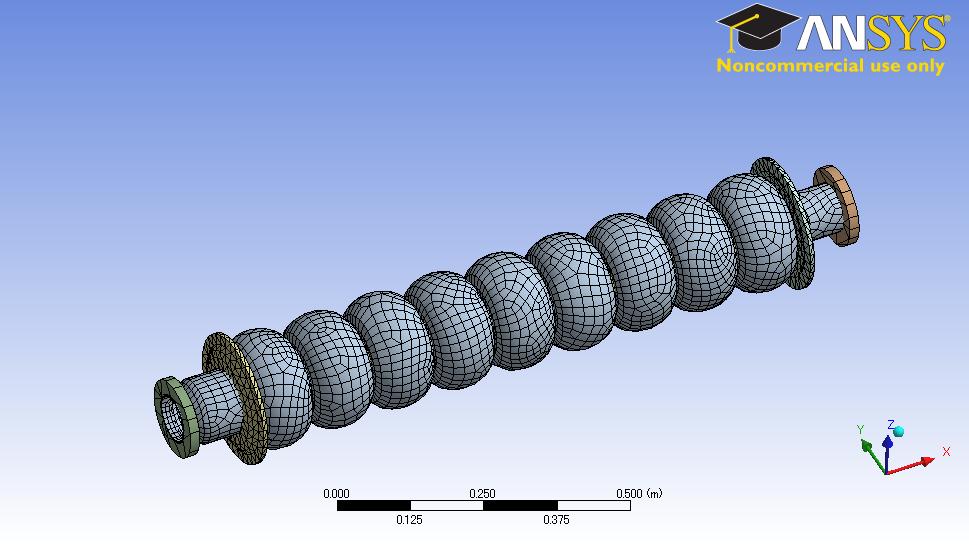

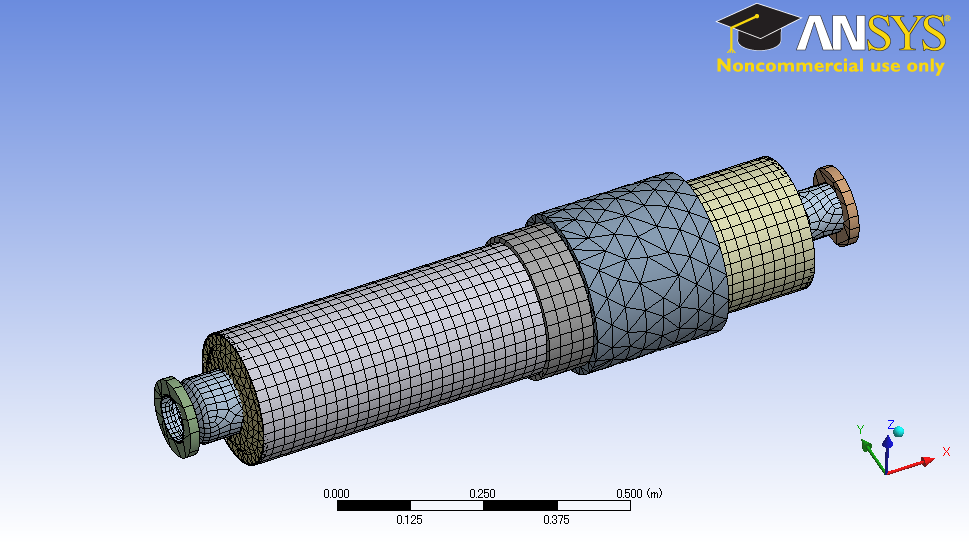

この解析を行ったときのメッシュの様子は,次の通りです.
解析の結果のサマリーは,ANSYSのレポートを見てください.

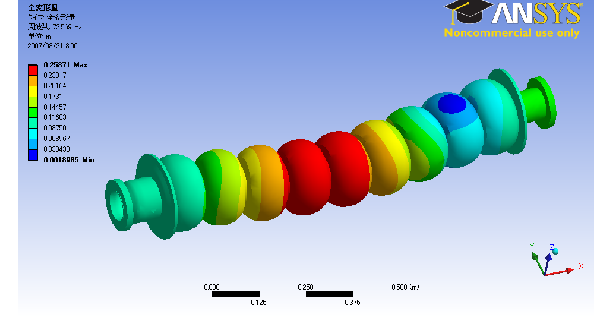

モード1 (72.569Hz) |
![超伝導空胴の振動モード](fig_mode/mode01c.png) |
![超伝導空胴の振動モード](fig_mode/mode01j.png) |

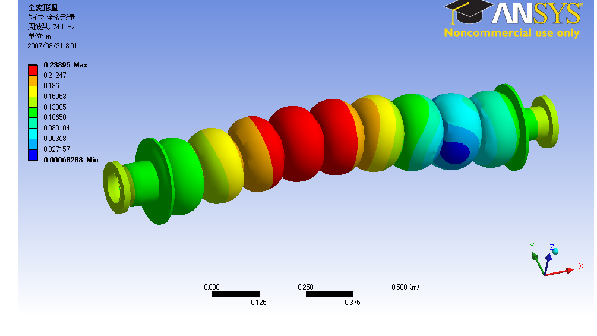

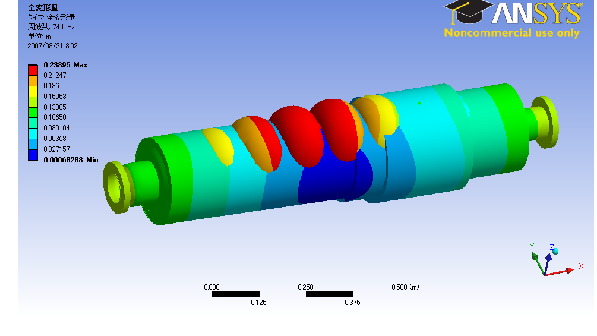

モード2 (74.1Hz) |
![超伝導空胴の振動モード](fig_mode/mode02c.png) |
![超伝導空胴の振動モード](fig_mode/mode02j.png) |

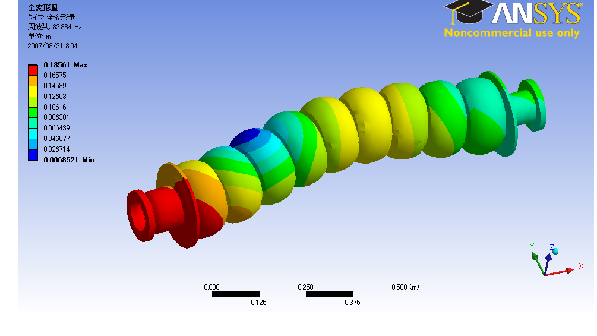

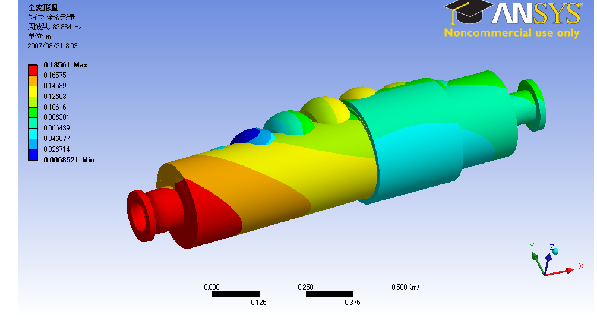

モード3 (82.884Hz) |
![超伝導空胴の振動モード](fig_mode/mode03c.png) |
![超伝導空胴の振動モード](fig_mode/mode03j.png) |

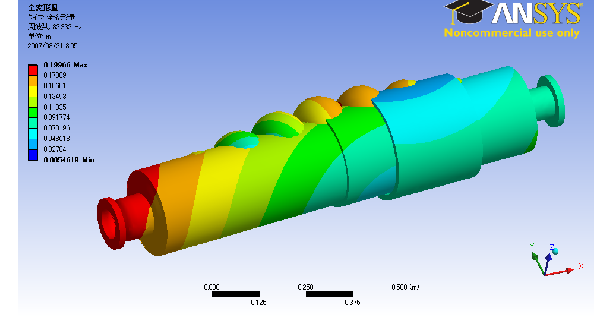

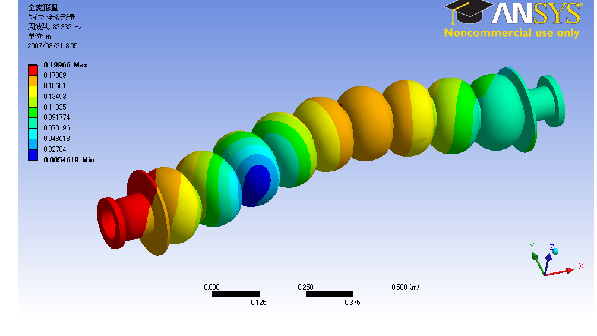

モード4 (83.332Hz) |
![超伝導空胴の振動モード](fig_mode/mode04c.png) |
![超伝導空胴の振動モード](fig_mode/mode04j.png) |

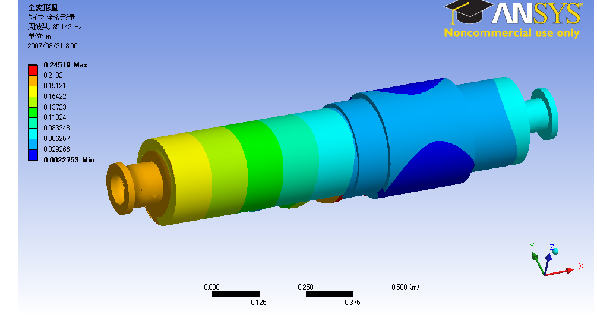

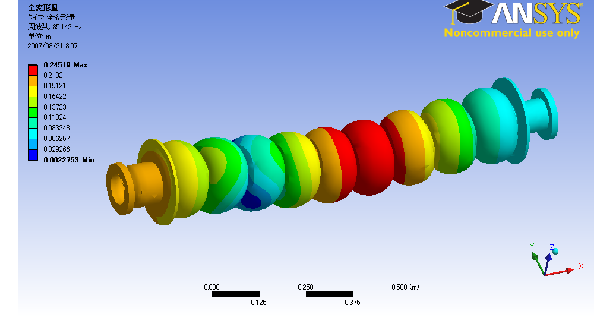

モード5 (85.142Hz) |
![超伝導空胴の振動モード](fig_mode/mode05c.png) |
![超伝導空胴の振動モード](fig_mode/mode05j.png) |

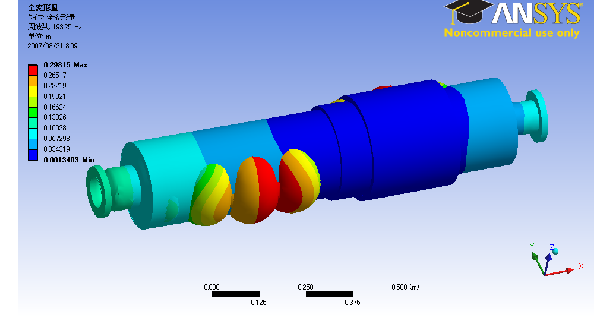

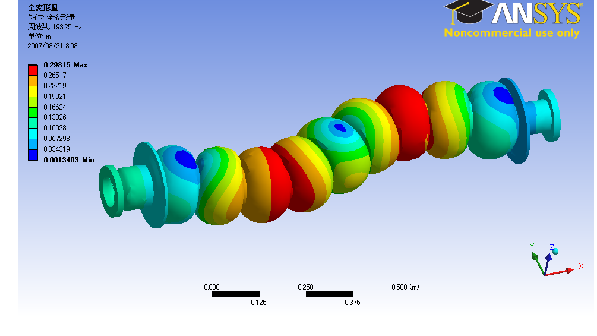

モード6 (193.25Hz) |
![超伝導空胴の振動モード](fig_mode/mode06c.png) |
![超伝導空胴の振動モード](fig_mode/mode06j.png) |

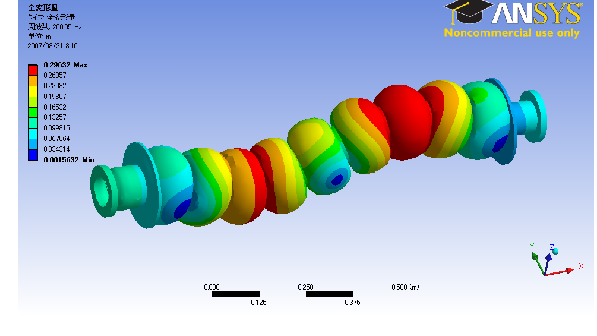

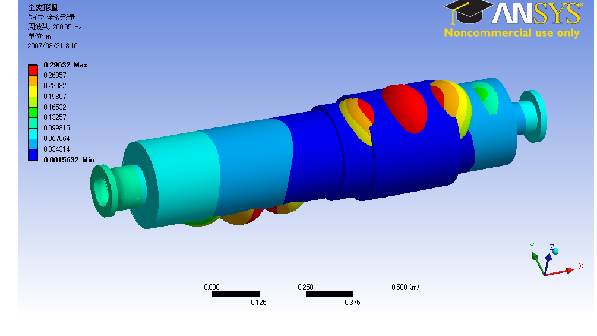

モード7 (200.05Hz) |
![超伝導空胴の振動モード](fig_mode/mode07c.png) |
![超伝導空胴の振動モード](fig_mode/mode07j.png) |

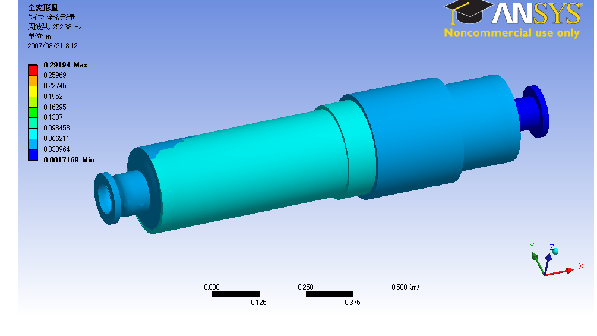

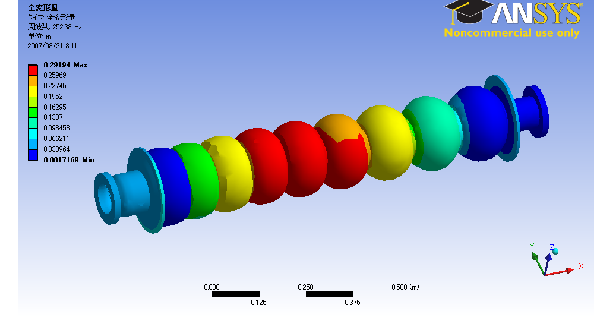

モード8 (252.38Hz) |
![超伝導空胴の振動モード](fig_mode/mode08c.png) |
![超伝導空胴の振動モード](fig_mode/mode08j.png) |

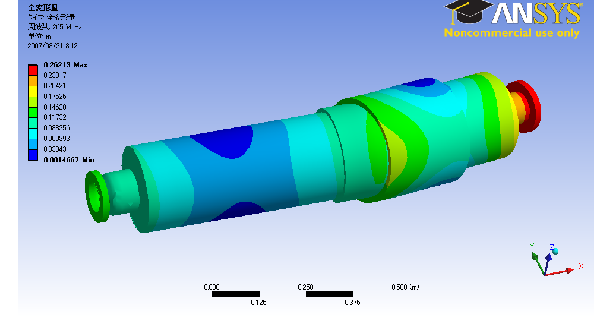

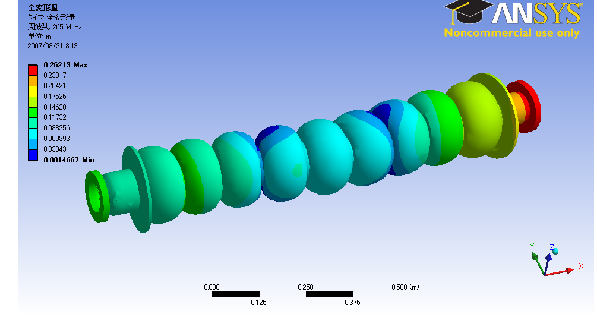

モード9 (265.64Hz) |
![超伝導空胴の振動モード](fig_mode/mode09c.png) |
![超伝導空胴の振動モード](fig_mode/mode09j.png) |

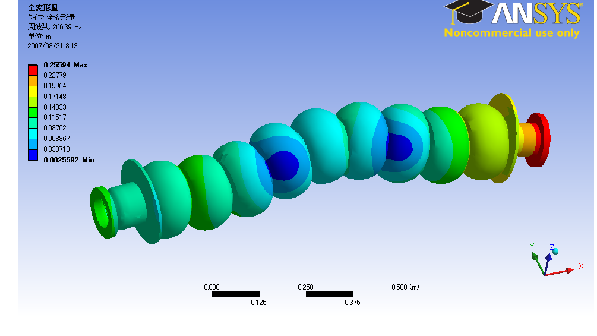

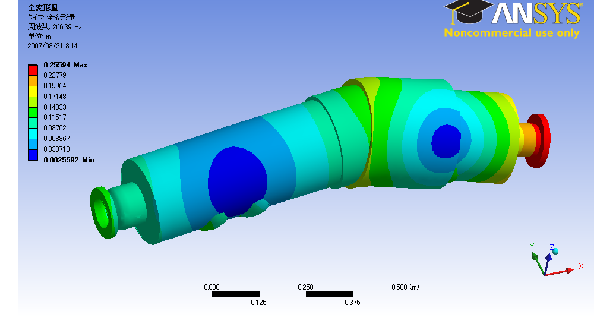

モード10 (266.39Hz) |
![超伝導空胴の振動モード](fig_mode/mode10c.png) |
![超伝導空胴の振動モード](fig_mode/mode10j.png) |

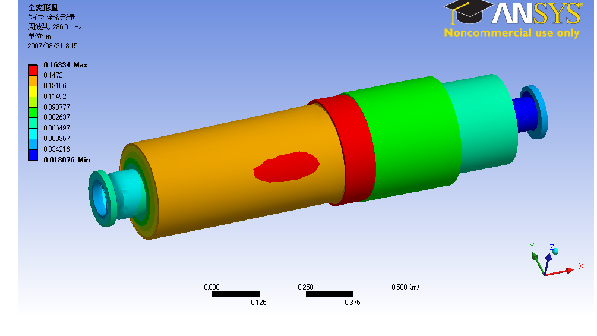

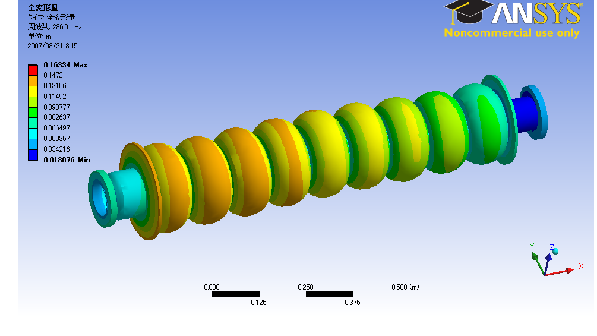

モード11 (286.01Hz) |
![超伝導空胴の振動モード](fig_mode/mode11c.png) |
![超伝導空胴の振動モード](fig_mode/mode11j.png) |

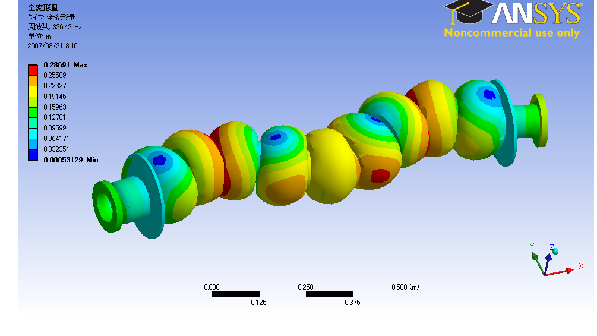

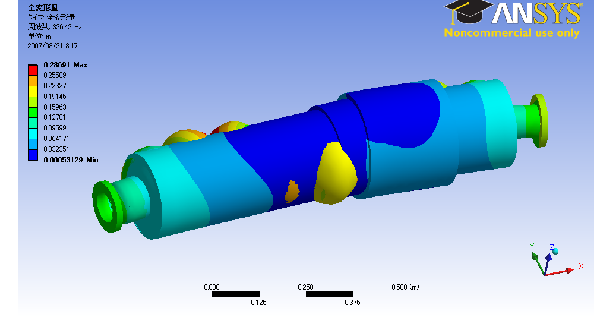

モード12 (336.42Hz) |
![超伝導空胴の振動モード](fig_mode/mode12c.png) |
![超伝導空胴の振動モード](fig_mode/mode12j.png) |

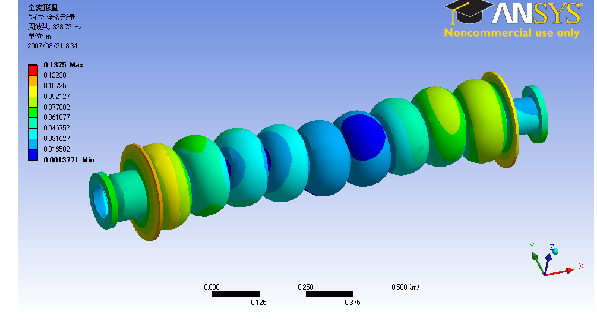

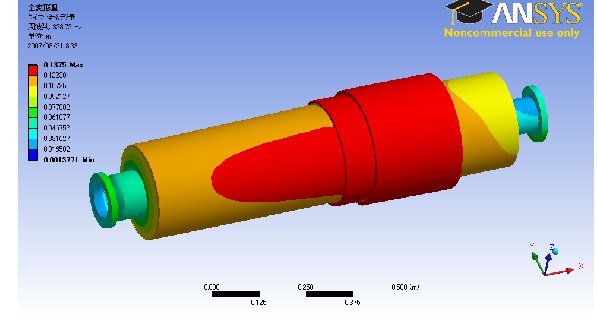

モード13 (338.72Hz) |
![超伝導空胴の振動モード](fig_mode/mode13c.png) |
![超伝導空胴の振動モード](fig_mode/mode13j.png) |

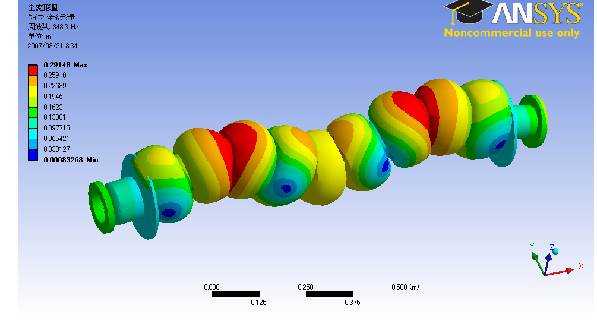

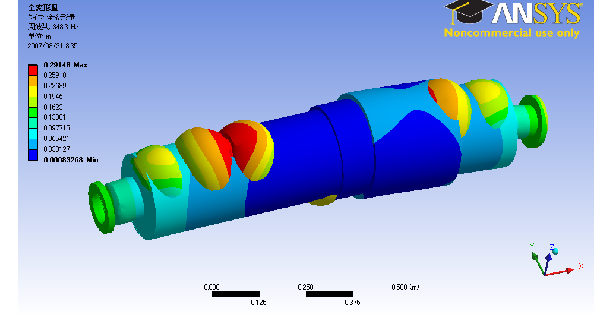

モード14 (348.3Hz) |
![超伝導空胴の振動モード](fig_mode/mode14c.png) |
![超伝導空胴の振動モード](fig_mode/mode14j.png) |

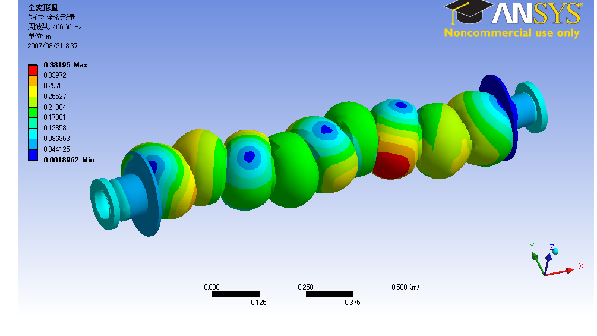

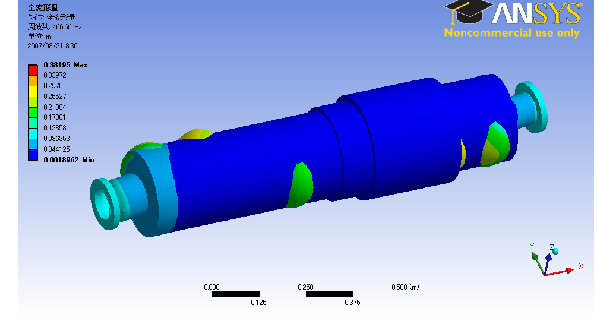

モード15 (466.66Hz) |
![超伝導空胴の振動モード](fig_mode/mode15c.png) |
![超伝導空胴の振動モード](fig_mode/mode15j.png) |

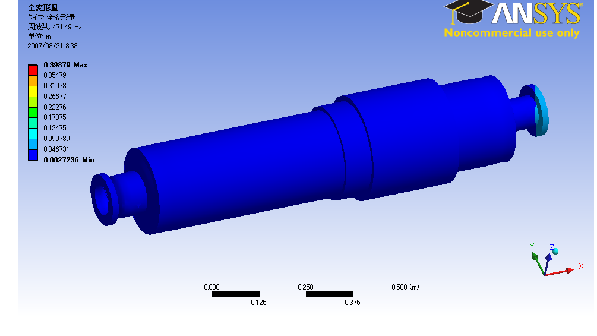

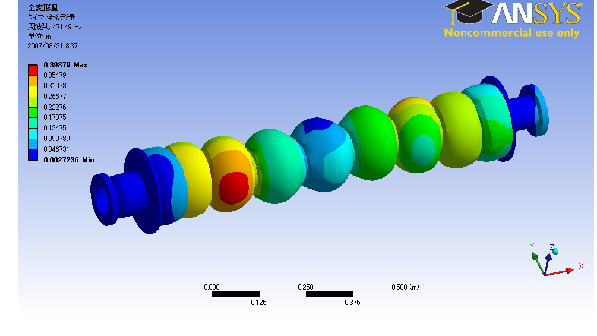

モード16 (471.49Hz) |
![超伝導空胴の振動モード](fig_mode/mode16c.png) |
![超伝導空胴の振動モード](fig_mode/mode16j.png) |

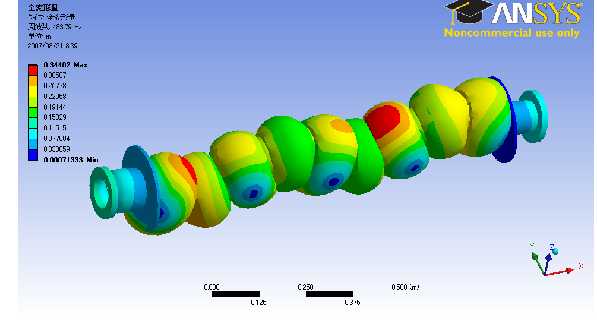

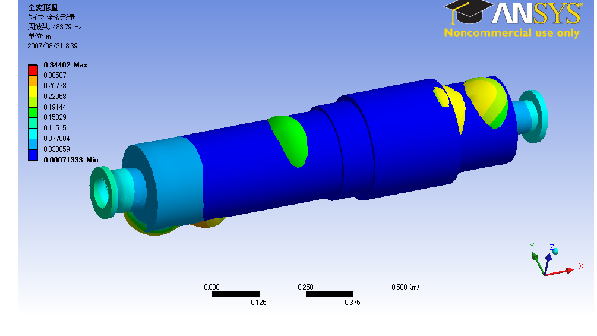

モード17 (483.79Hz) |
![超伝導空胴の振動モード](fig_mode/mode17c.png) |
![超伝導空胴の振動モード](fig_mode/mode17j.png) |

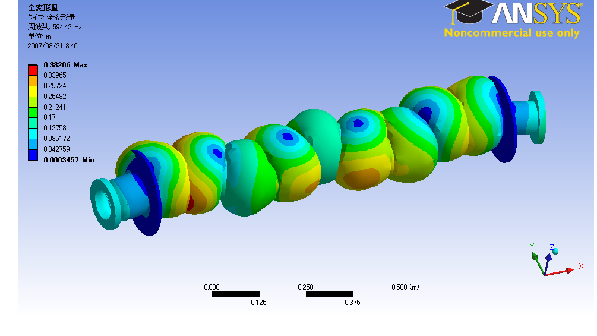

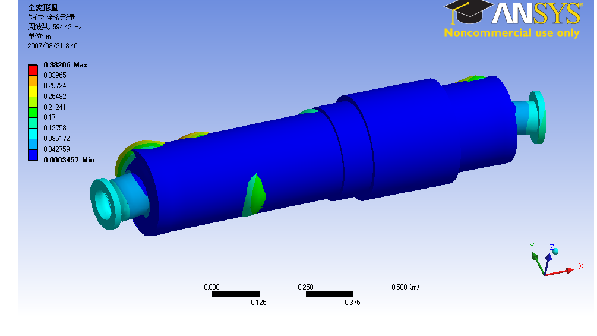

モード18 (594.43Hz) |
![超伝導空胴の振動モード](fig_mode/mode18c.png) |
![超伝導空胴の振動モード](fig_mode/mode18j.png) |

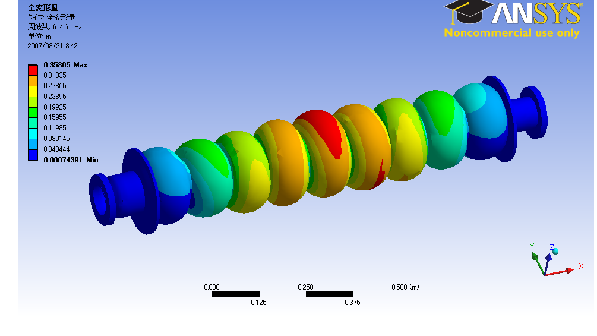

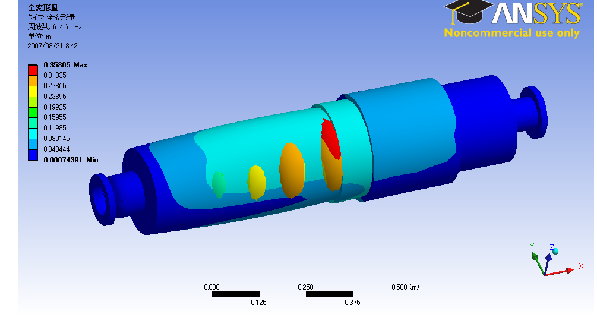

モード19 (614.61Hz) |
![超伝導空胴の振動モード](fig_mode/mode19c.png) |
![超伝導空胴の振動モード](fig_mode/mode19j.png) |

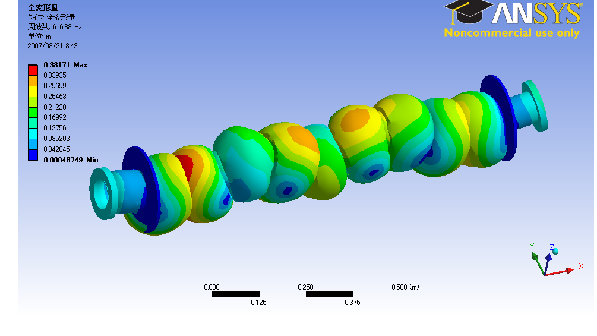

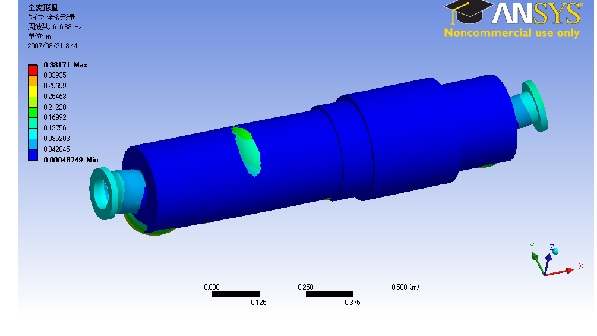

モード20 (616.88Hz) |
![超伝導空胴の振動モード](fig_mode/mode20c.png) |
![超伝導空胴の振動モード](fig_mode/mode20j.png) |

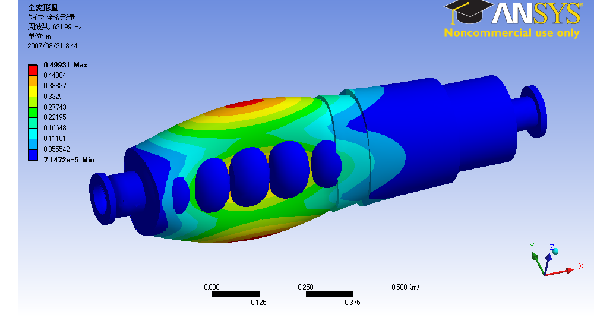

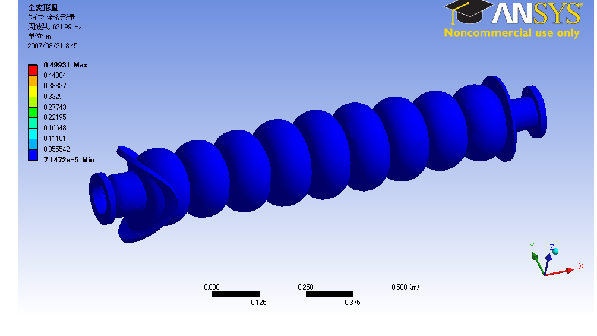

モード21 (631.99Hz) |
![超伝導空胴の振動モード](fig_mode/mode21c.png) |
![超伝導空胴の振動モード](fig_mode/mode21j.png) |

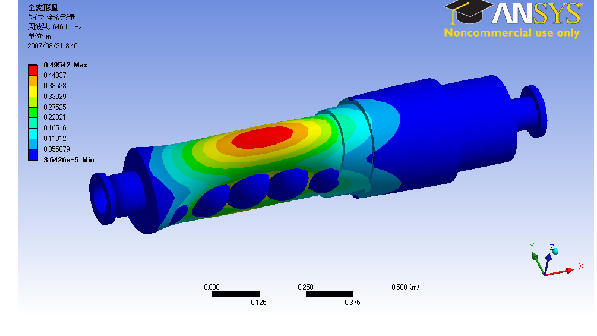

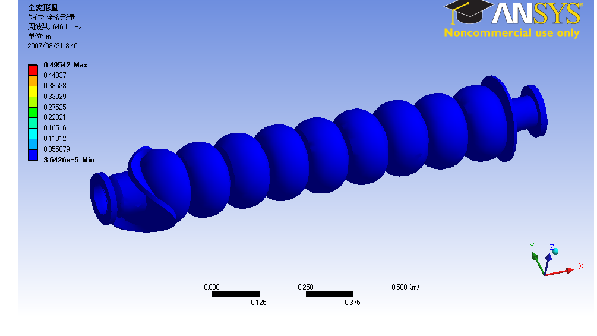

モード22 (646.11Hz) |
![超伝導空胴の振動モード](fig_mode/mode22c.png) |
![超伝導空胴の振動モード](fig_mode/mode22j.png) |

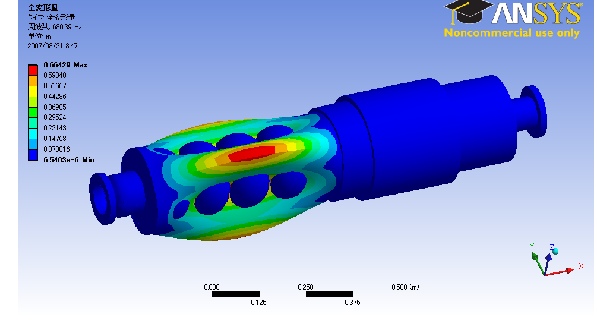

モード23 (680.39Hz) |
![超伝導空胴の振動モード](fig_mode/mode23c.png) |
![超伝導空胴の振動モード](fig_mode/mode23j.png) |

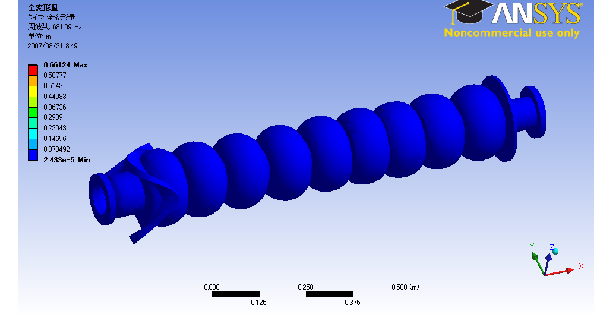

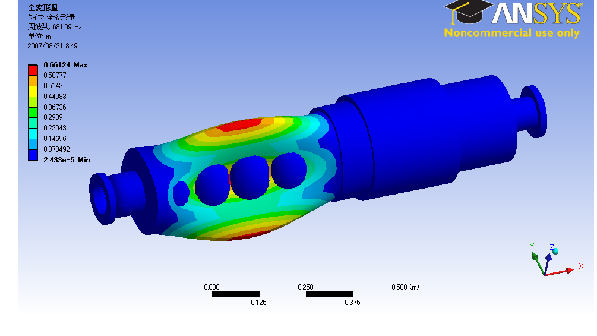

モード24 (681.09Hz) |
![超伝導空胴の振動モード](fig_mode/mode24c.png) |
![超伝導空胴の振動モード](fig_mode/mode24j.png) |

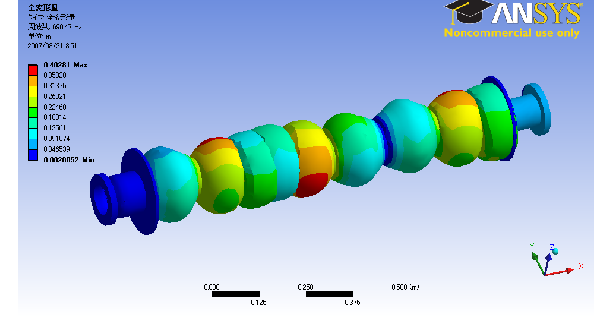

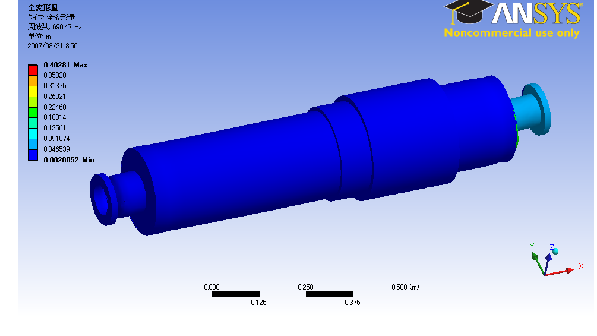

モード25 (690.47Hz) |
![超伝導空胴の振動モード](fig_mode/mode25c.png) |
![超伝導空胴の振動モード](fig_mode/mode25j.png) |

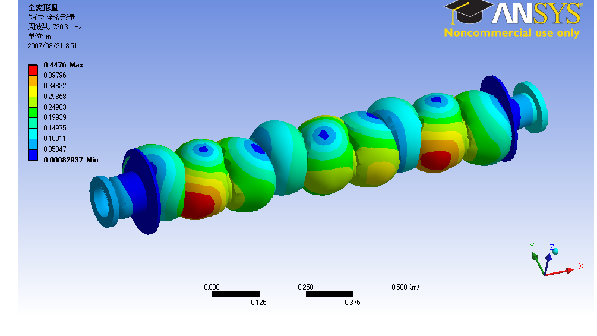

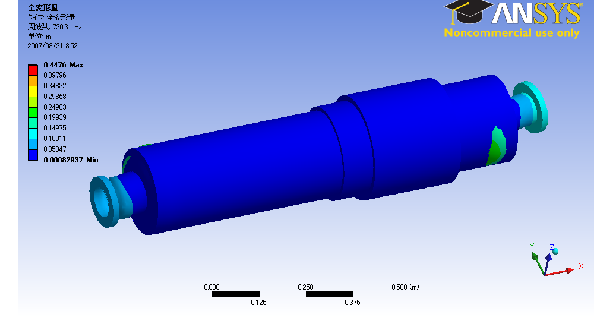

モード26 (720.31Hz) |
![超伝導空胴の振動モード](fig_mode/mode26c.png) |
![超伝導空胴の振動モード](fig_mode/mode26j.png) |

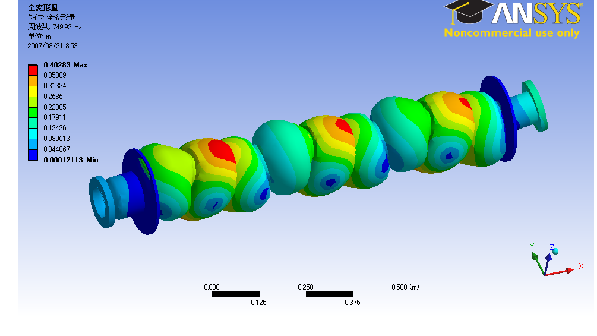

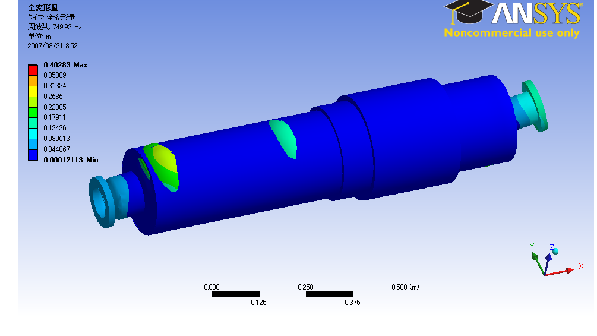

モード27 (749.93Hz) |
![超伝導空胴の振動モード](fig_mode/mode27c.png) |
![超伝導空胴の振動モード](fig_mode/mode27j.png) |

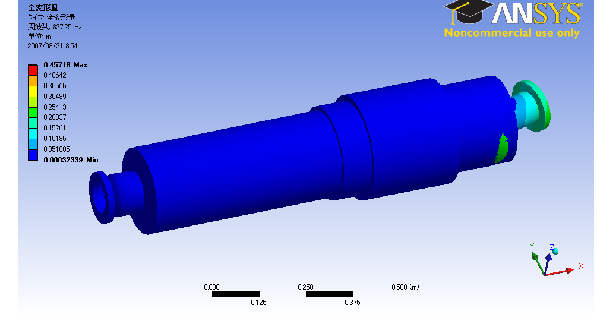

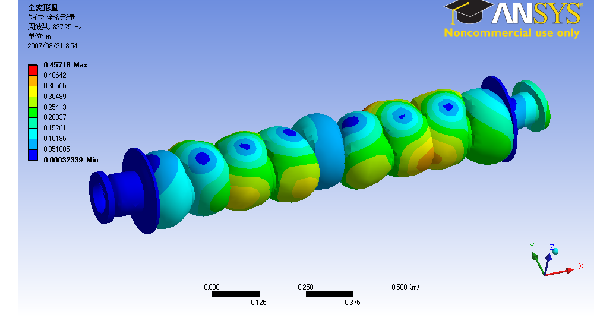

モード28 (827.25Hz) |
![超伝導空胴の振動モード](fig_mode/mode28c.png) |
![超伝導空胴の振動モード](fig_mode/mode28j.png) |
モード29 (862.68Hz) |
![超伝導空胴の振動モード](fig_mode/mode29c.png) |
![超伝導空胴の振動モード](fig_mode/mode29j.png) |

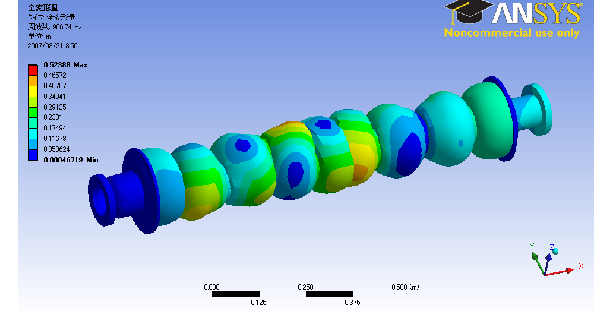

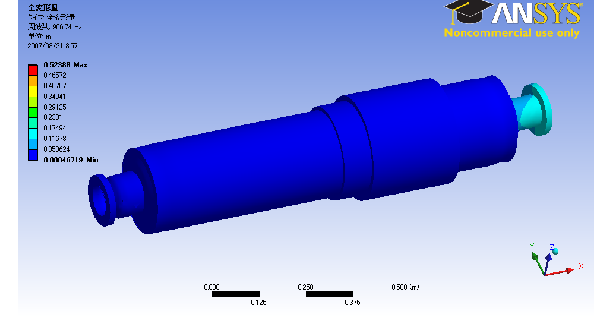

モード30 (906.74Hz) |
![超伝導空胴の振動モード](fig_mode/mode30c.png) |
![超伝導空胴の振動モード](fig_mode/mode30j.png) |

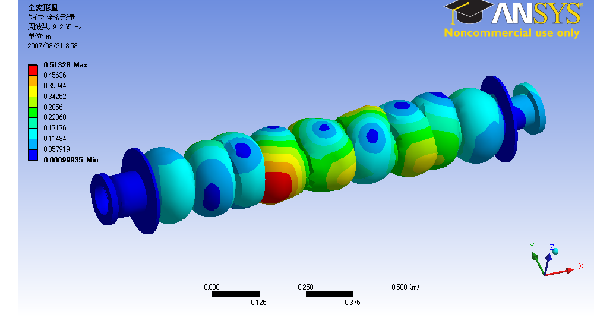

モード31 (912.65Hz) |
![超伝導空胴の振動モード](fig_mode/mode31c.png) |
![超伝導空胴の振動モード](fig_mode/mode31j.png) |

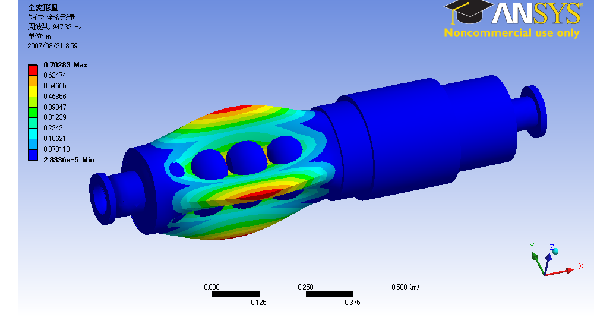

モード32 (947.33Hz) |
![超伝導空胴の振動モード](fig_mode/mode32c.png) |
![超伝導空胴の振動モード](fig_mode/mode32j.png) |

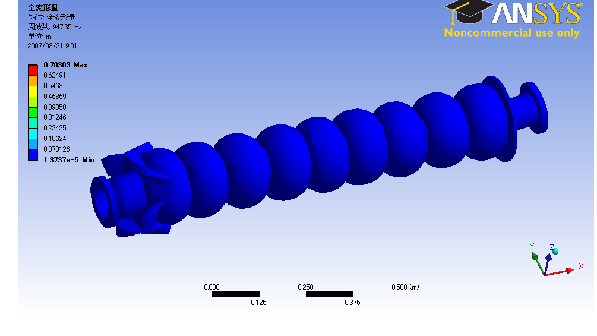

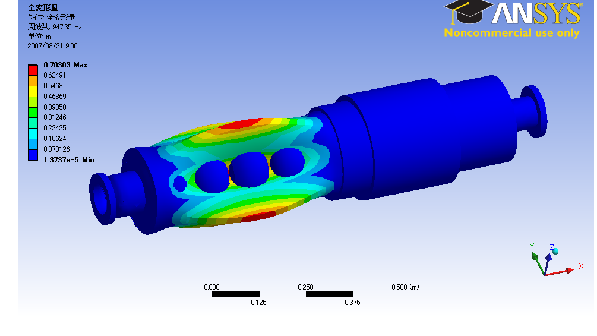

モード33 (947.35Hz) |
![超伝導空胴の振動モード](fig_mode/mode33c.png) |
![超伝導空胴の振動モード](fig_mode/mode33j.png) |

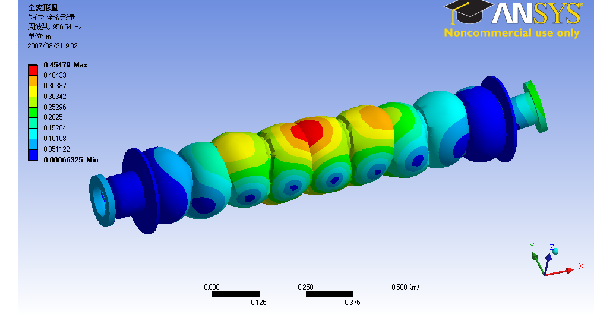

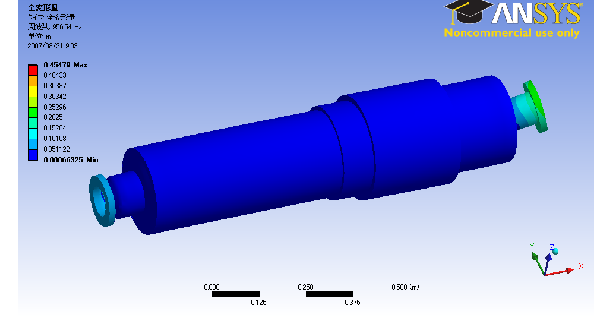

モード34 (956.54Hz) |
![超伝導空胴の振動モード](fig_mode/mode34c.png) |
![超伝導空胴の振動モード](fig_mode/mode34j.png) |

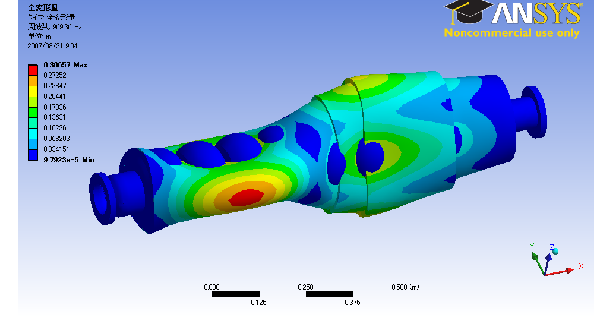

モード35 (969.36Hz) |
![超伝導空胴の振動モード](fig_mode/mode35c.png) |
![超伝導空胴の振動モード](fig_mode/mode35j.png) |

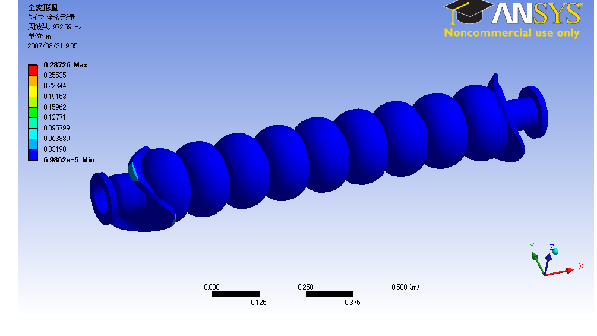

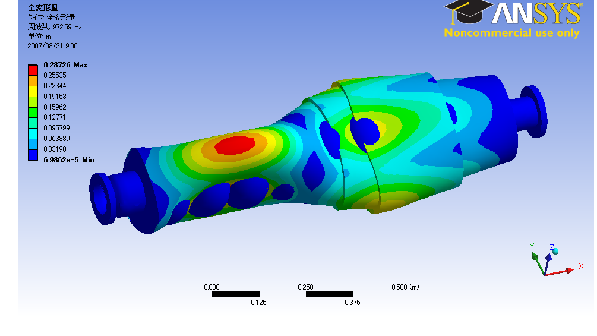

モード36 (972.59Hz) |
![超伝導空胴の振動モード](fig_mode/mode36c.png) |
![超伝導空胴の振動モード](fig_mode/mode36j.png) |

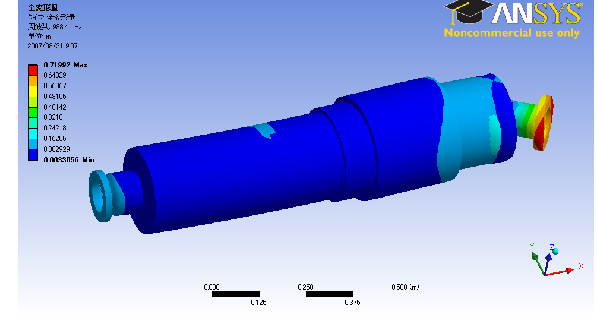

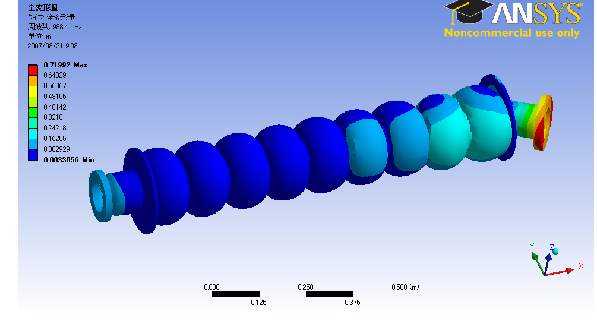

モード37 (988.41Hz) |
![超伝導空胴の振動モード](fig_mode/mode37c.png) |
![超伝導空胴の振動モード](fig_mode/mode37j.png) |

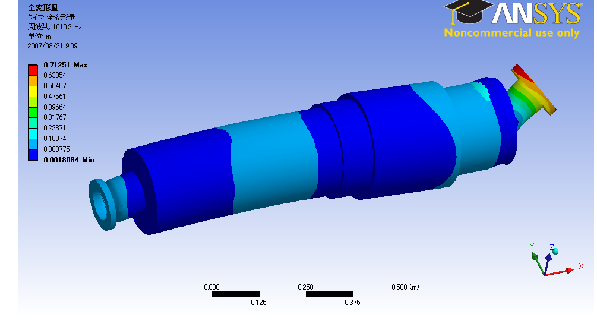

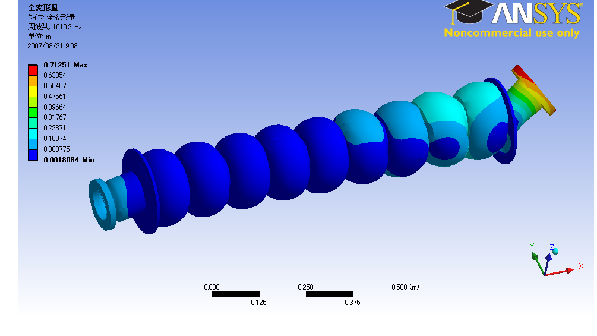

モード38 (1010.2Hz) |
![超伝導空胴の振動モード](fig_mode/mode38c.png) |
![超伝導空胴の振動モード](fig_mode/mode38j.png) |

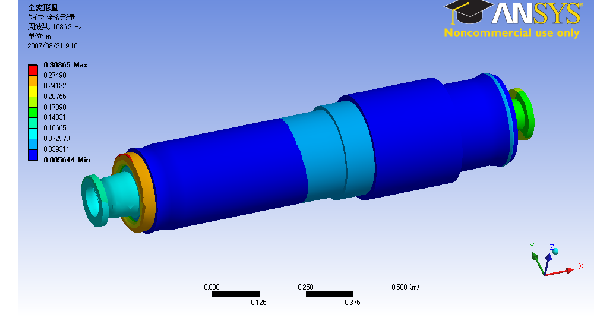

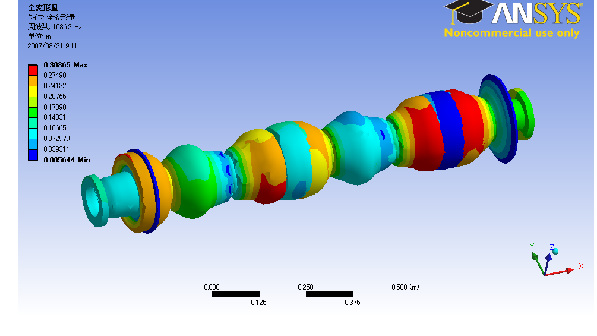

モード39 (1086.3Hz) |
![超伝導空胴の振動モード](fig_mode/mode39c.png) |
![超伝導空胴の振動モード](fig_mode/mode39j.png) |

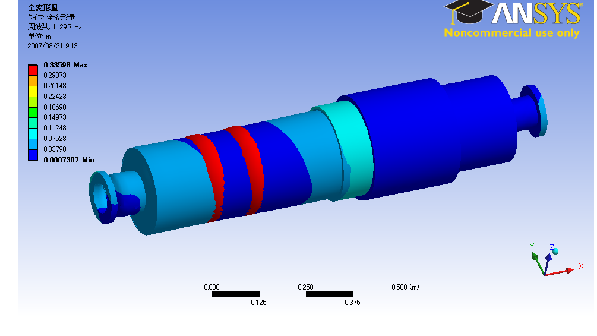

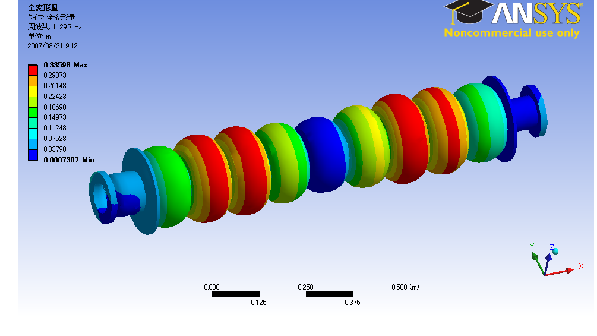

モード40 (1129.7Hz) |
![超伝導空胴の振動モード](fig_mode/mode40c.png) |
![超伝導空胴の振動モード](fig_mode/mode40j.png) |
|
