振動の様子
ANSYSを用いて，超伝導空洞の機械振動のモードを計算した．ここでは，Heベッセルフランジの付け根を固定端としました．先の計算「束縛がない場合の超伝導空洞の機械振動解析」では，この部分は自由端です．

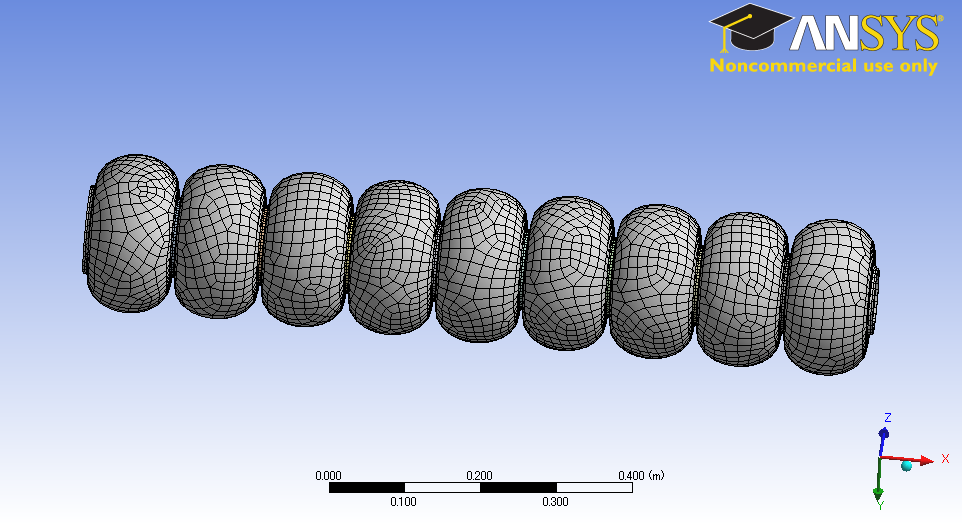

この解析を行ったときのメッシュの様子は，次の通りです．
解析の結果のサマリーは，ANSYSのレポートを見てください．以下が，各振動モードです．画像をクリックすると動画(avi)を見ることができます．

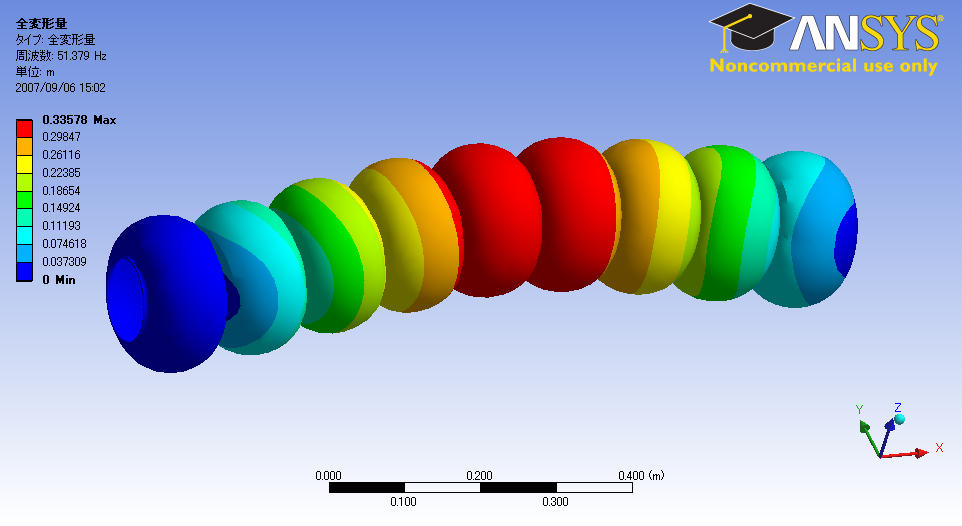

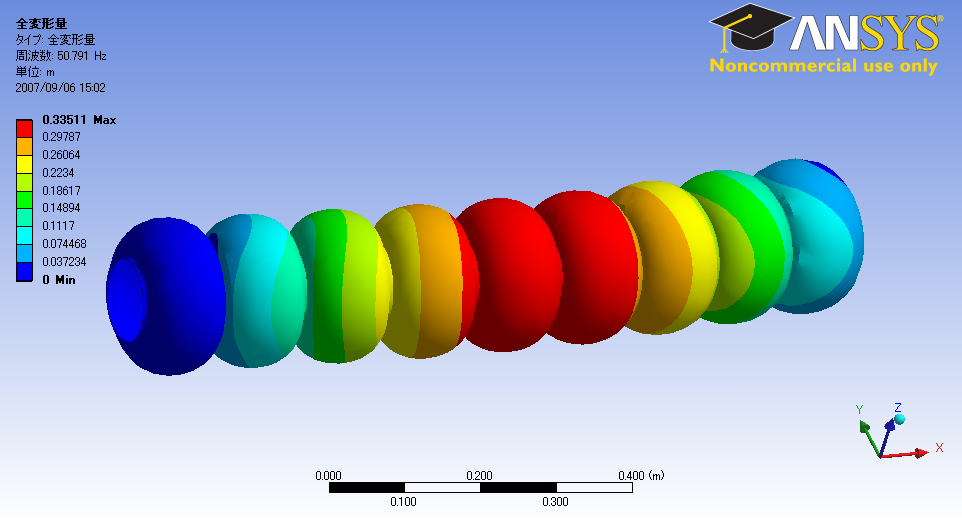

| モード1 (50.791Hz) | モード2 (51.379Hz) |
|
|

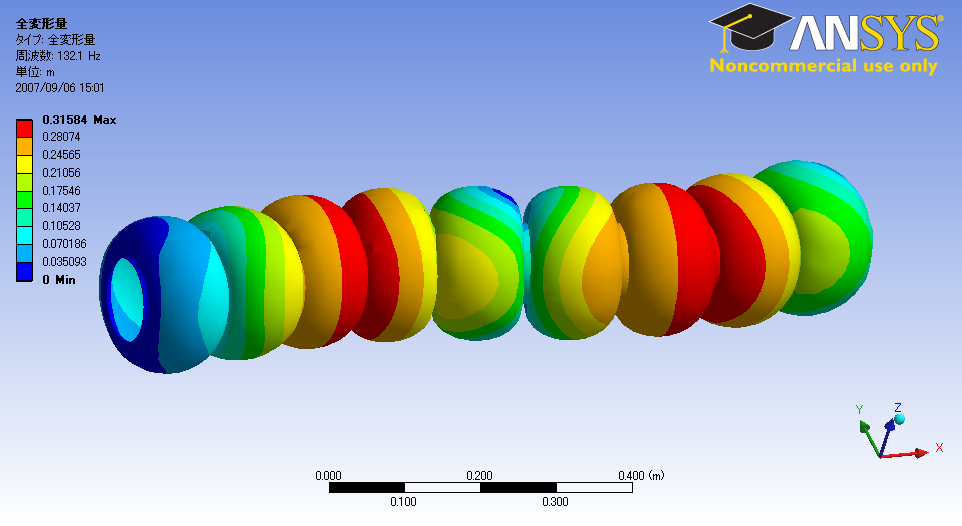

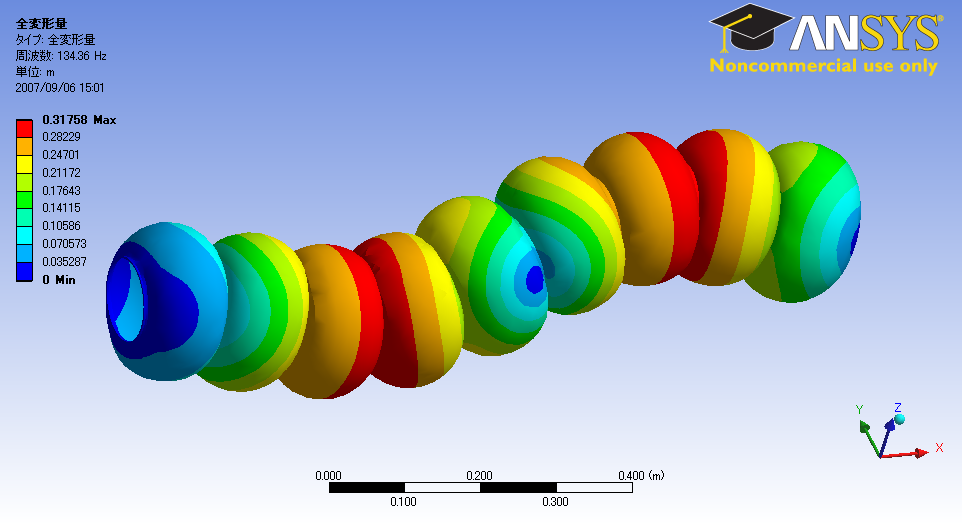

| モード3 (132.1Hz) | モード4 (134.36Hz) |
|
|

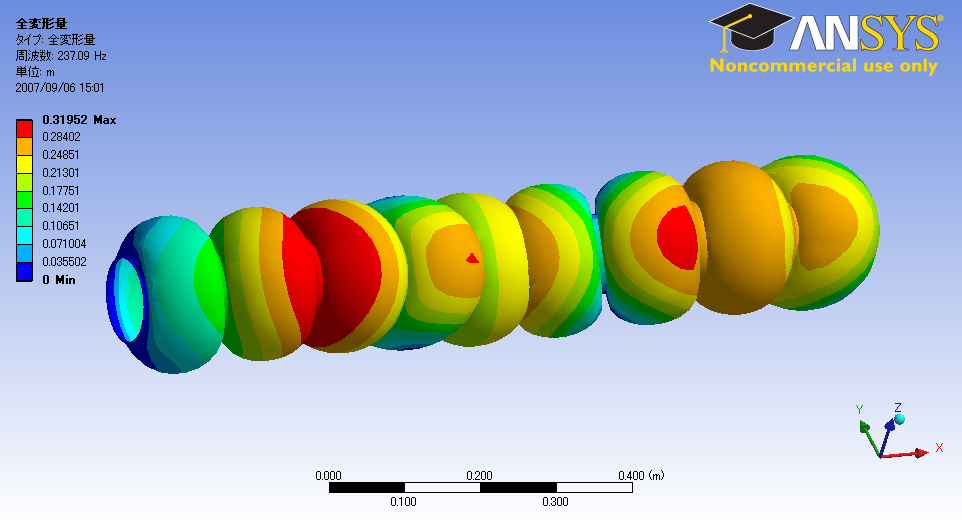

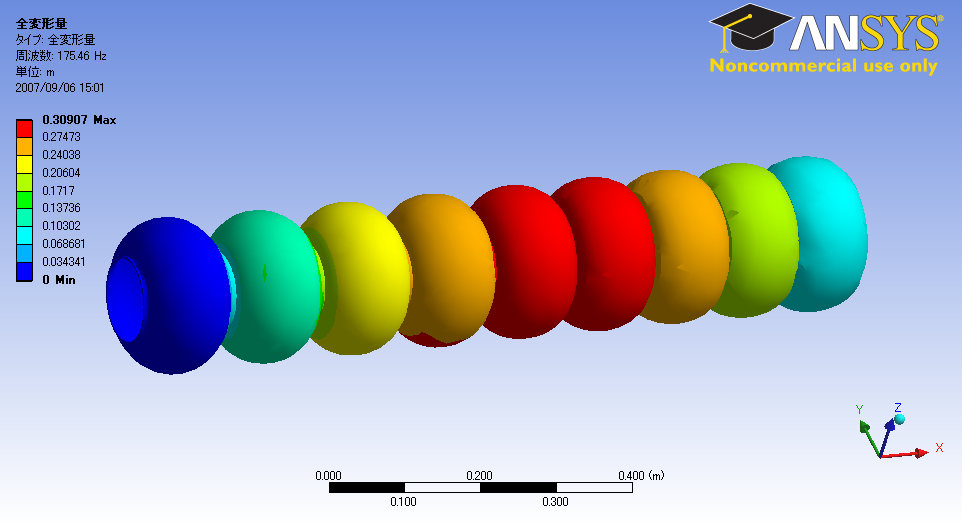

| モード5 (175.46Hz) | モード6 (237.09Hz) |
|
|

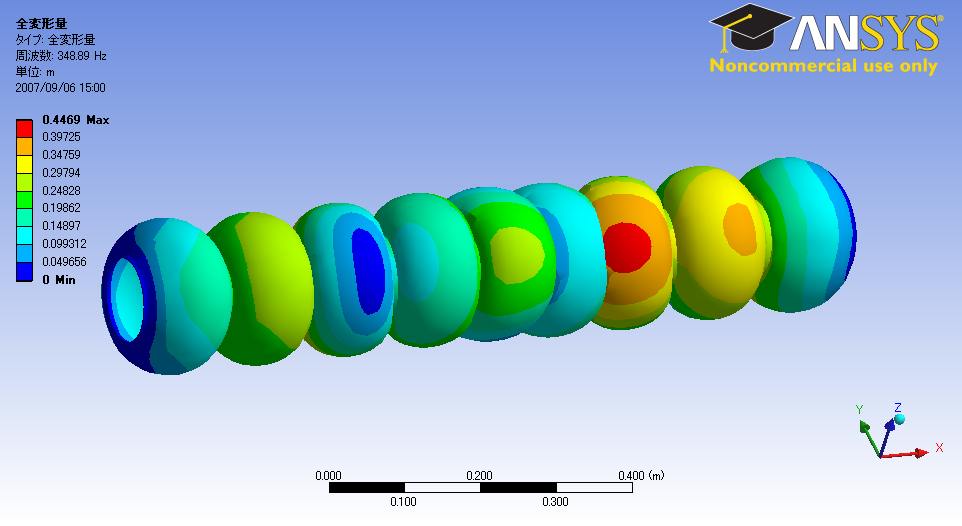

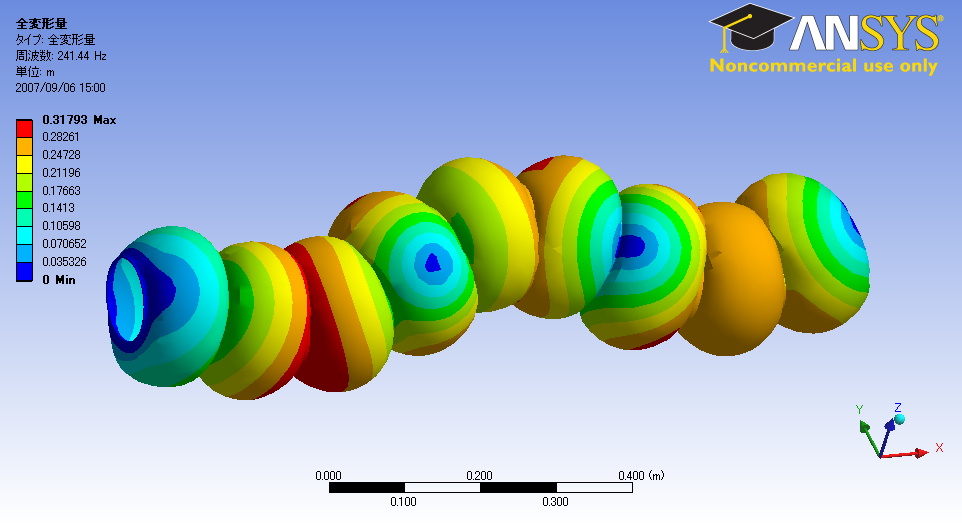

| モード7 (241.44Hz) | モード8 (348.89Hz) |
|
|

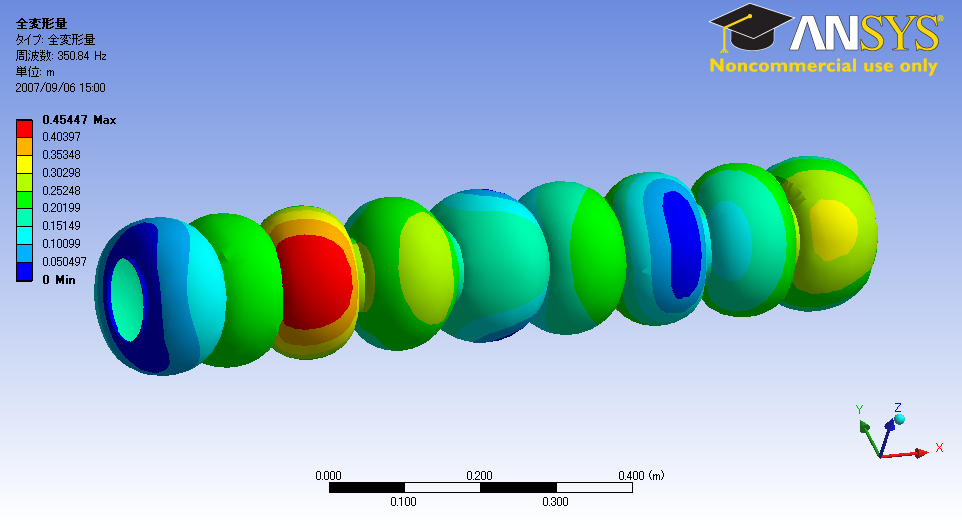

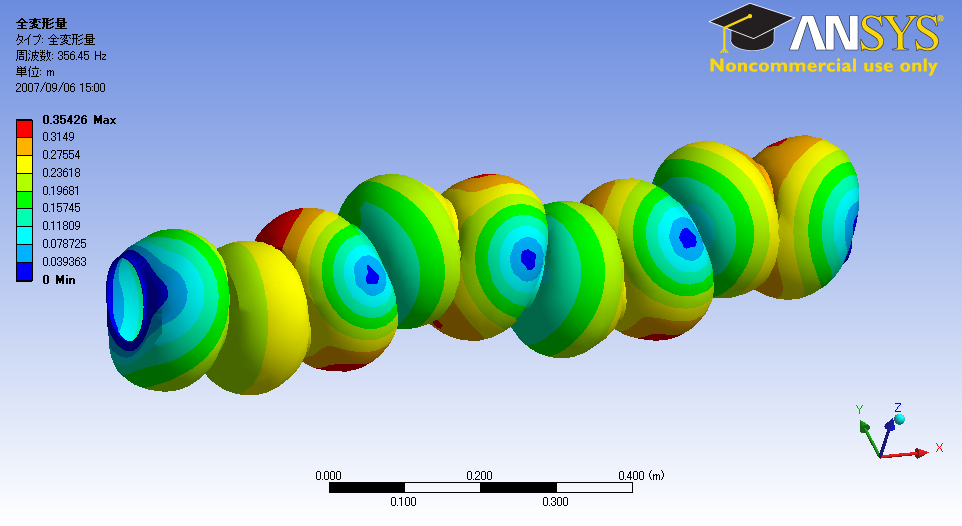

| モード9 (350.84Hz) | モード10 (356.45Hz) |
|
|

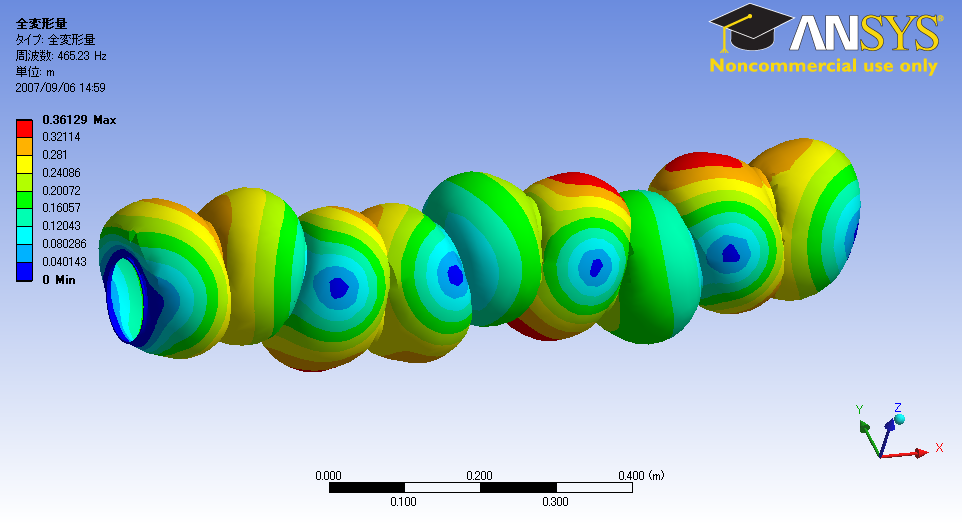

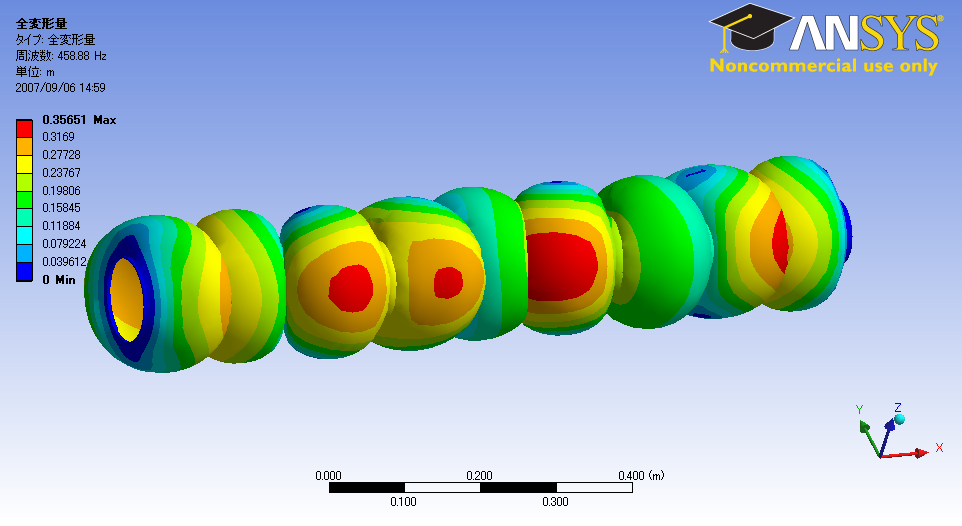

| モード11 (458.88Hz) | モード12 (465.23Hz) |
|
|

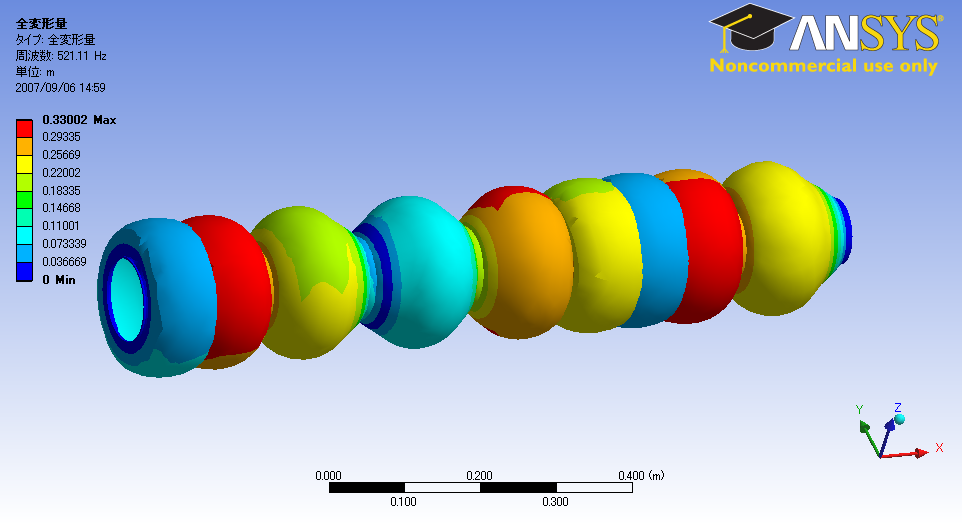

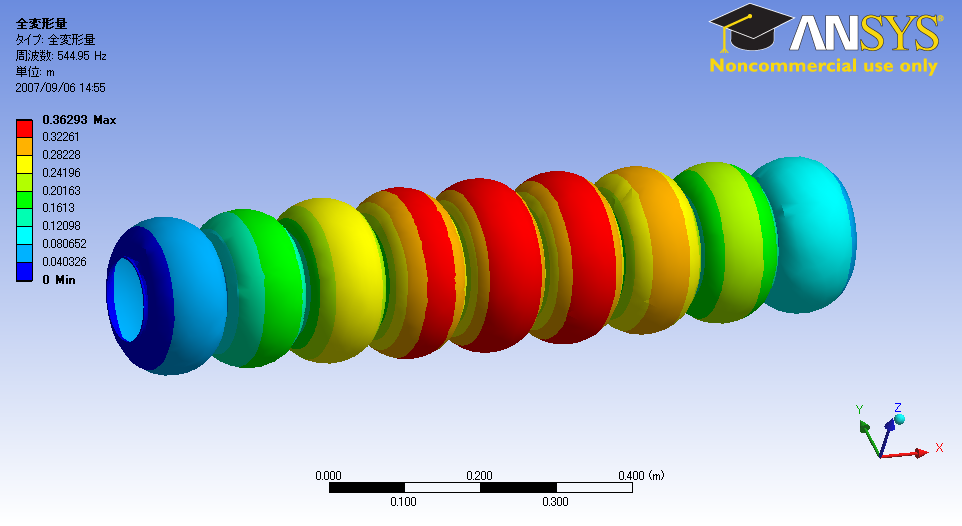

| モード13 (521.11Hz) | モード14 (544.95Hz) |
|
|

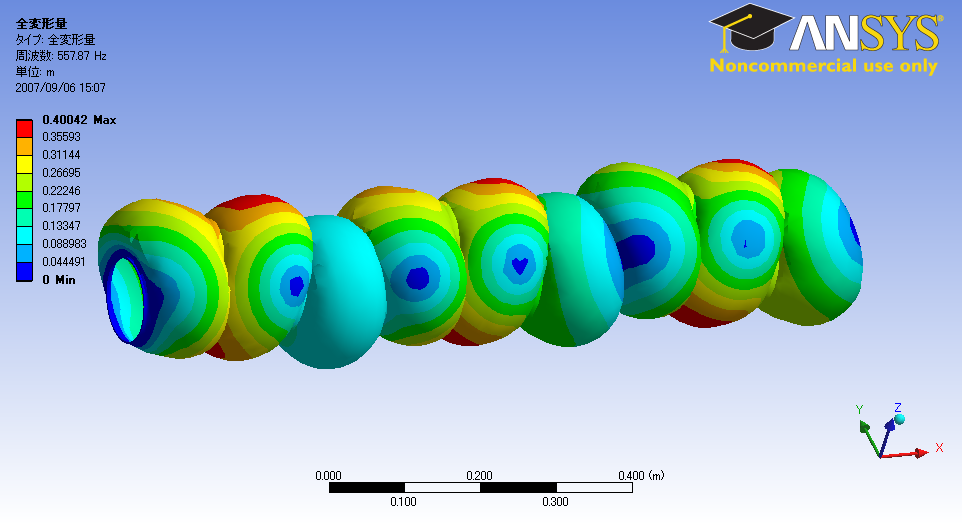

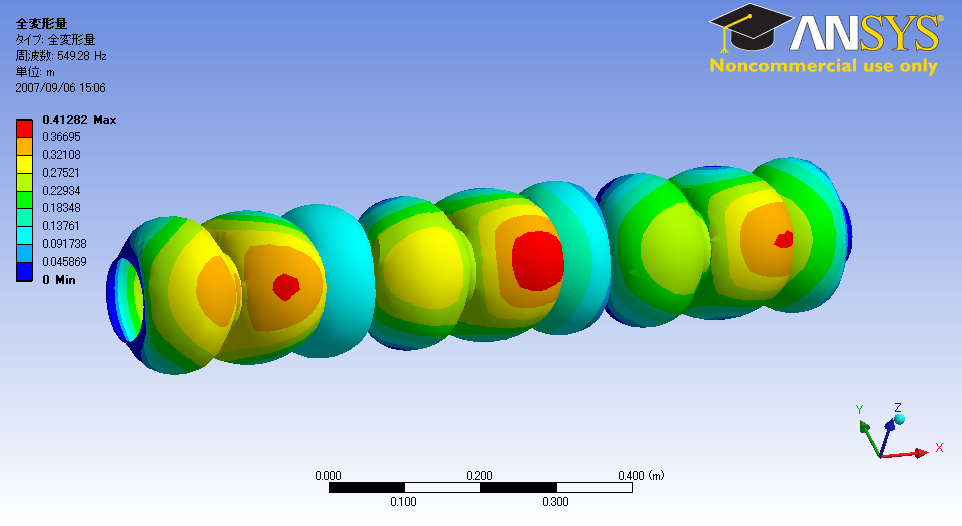

| モード15 (549.28Hz) | モード16 (557.87Hz) |
|
|

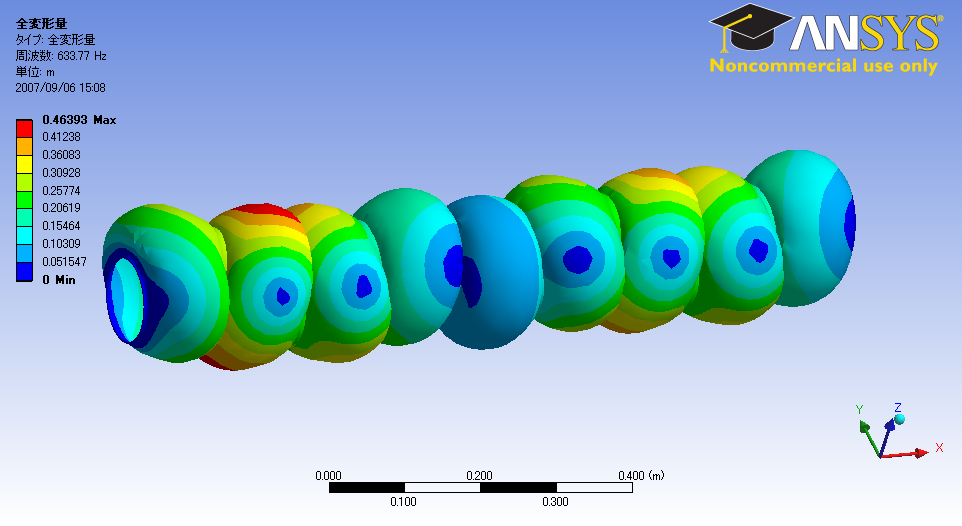

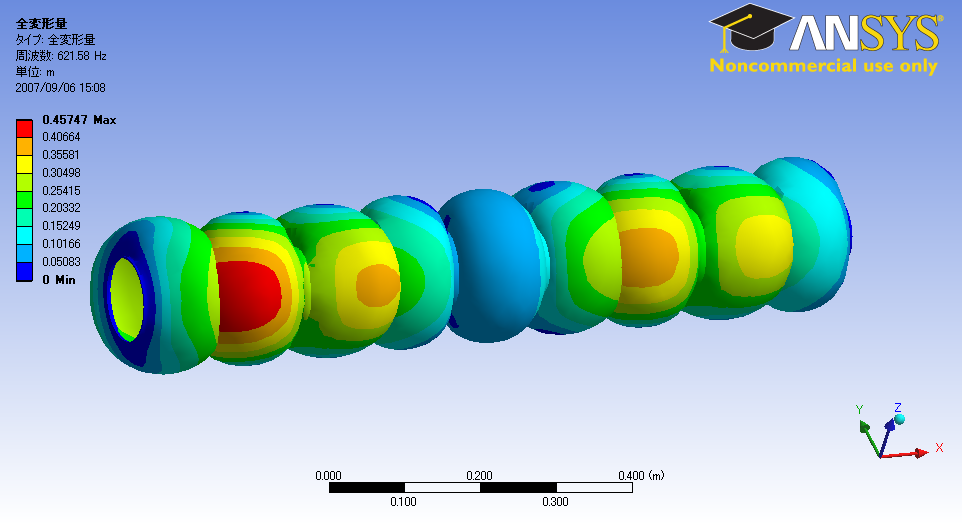

| モード17 (621.58Hz) | モード18 (633.77Hz) |
|
|

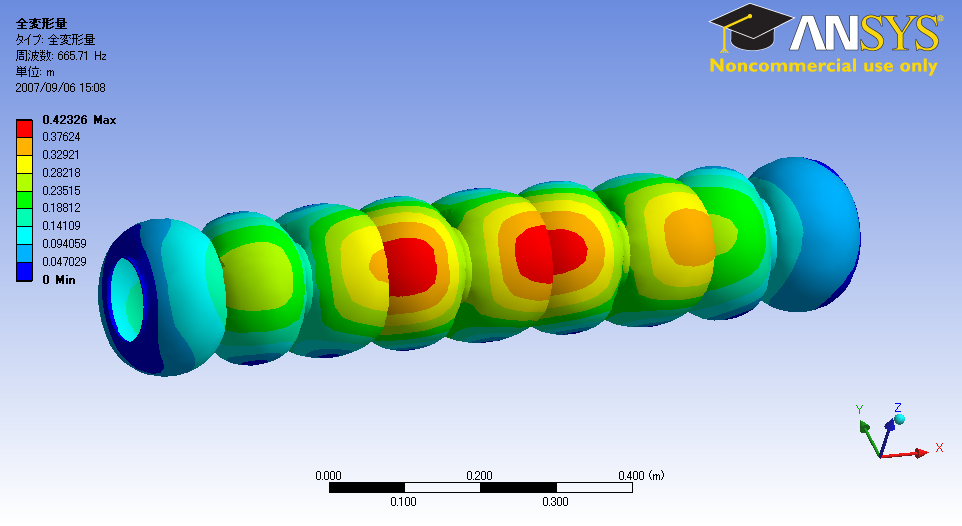

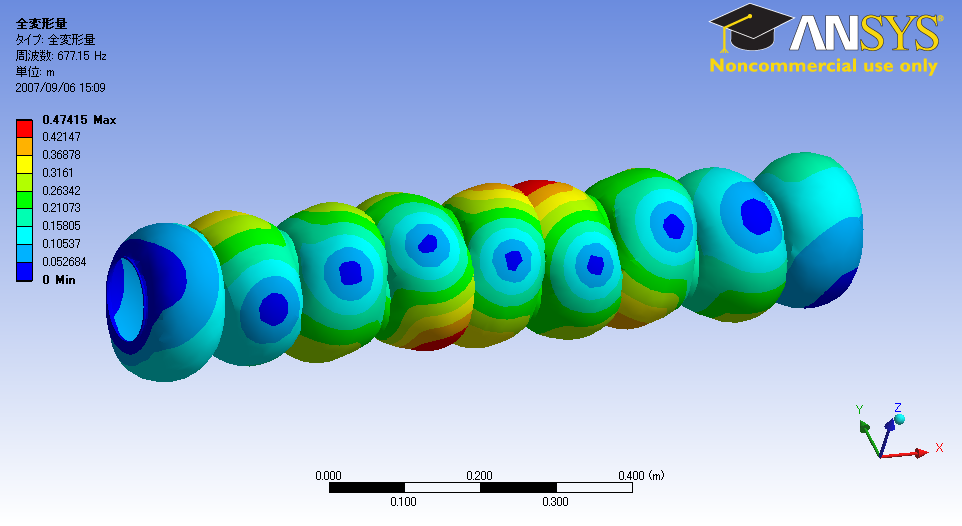

| モード19 (665.71Hz) | モード20 (677.15Hz) |
|
|

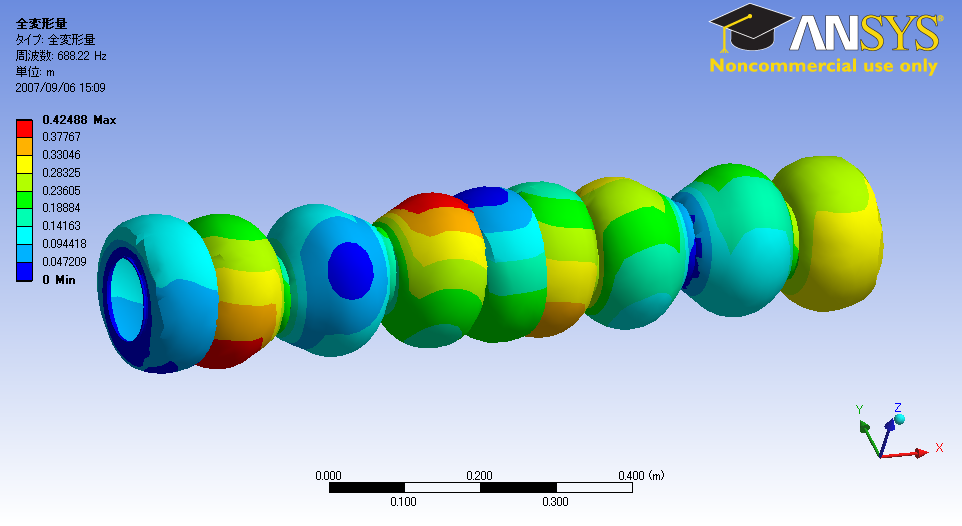

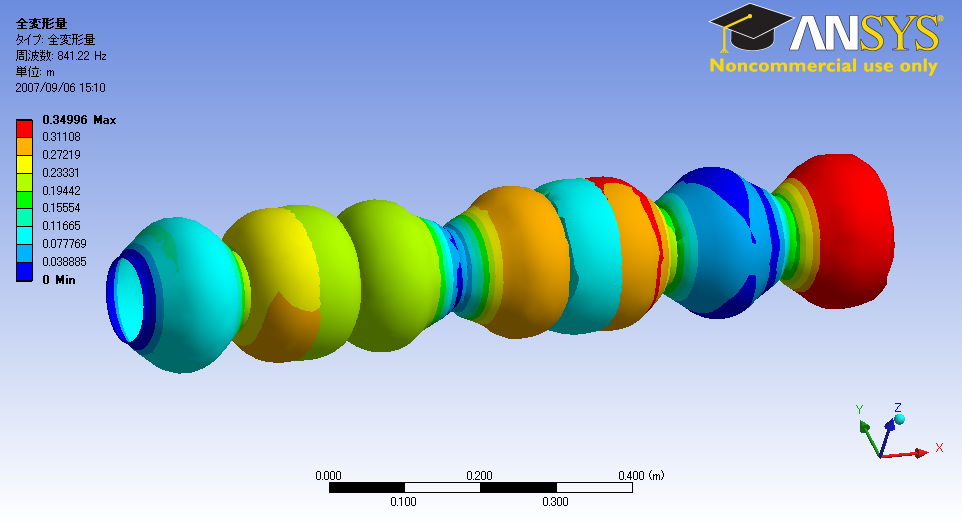

| モード21 (688.22Hz) | モード22 (841.22Hz) |
|
|

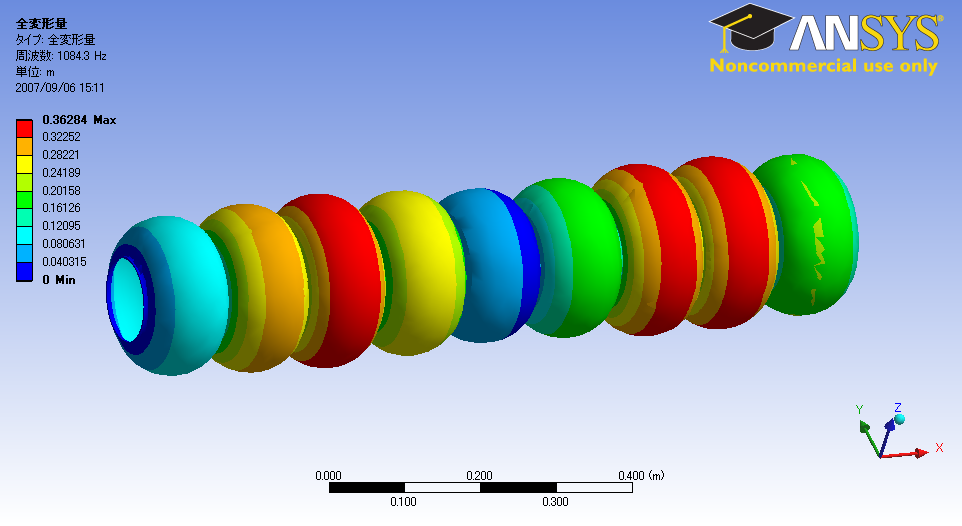

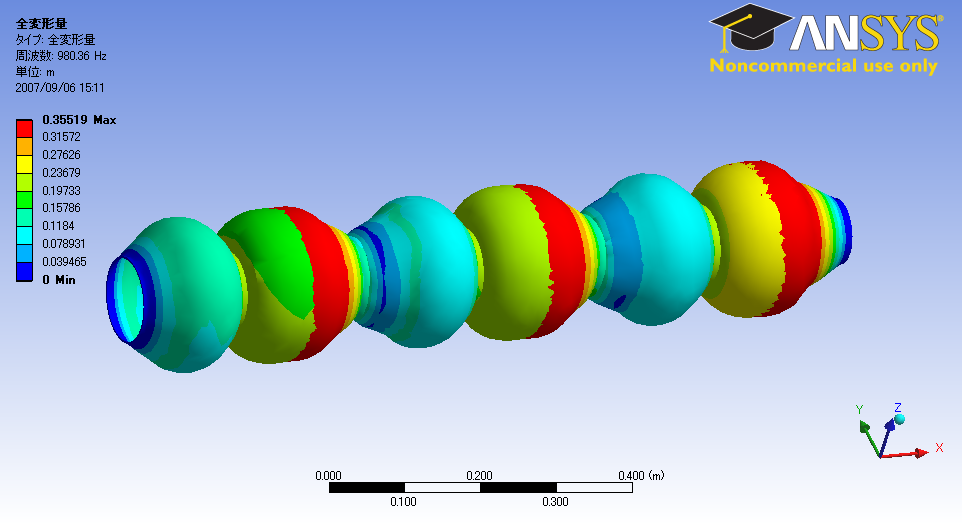

| モード23 (980.36Hz) | モード24 (1084.3Hz) |
|
|

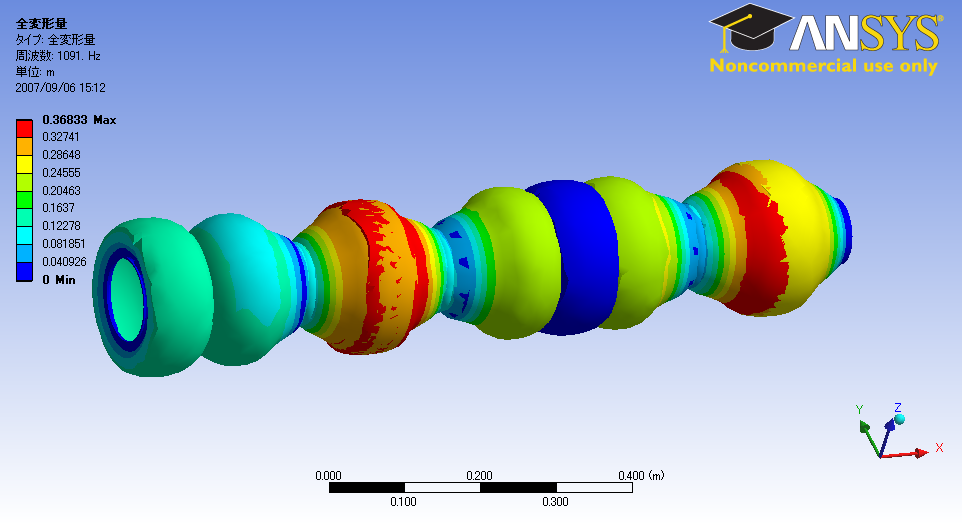

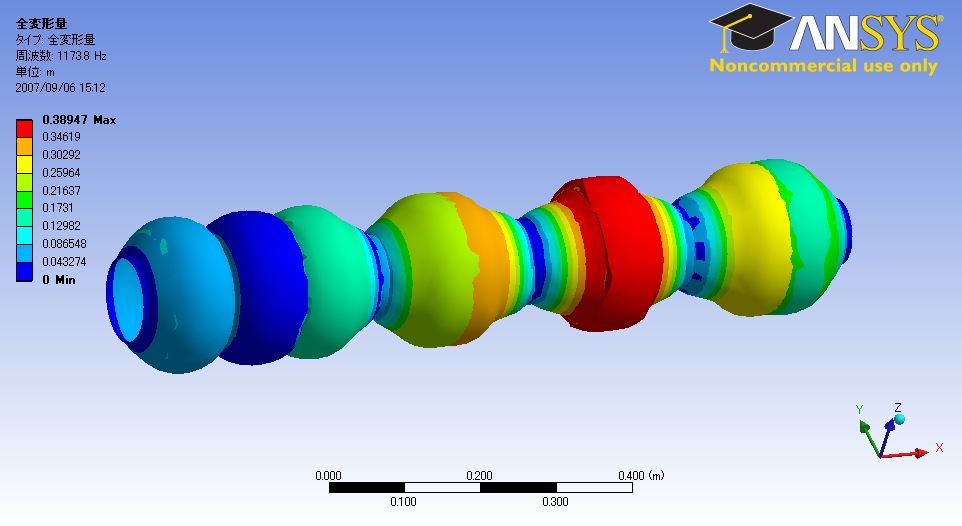

| モード25 (1091Hz) | モード26 (1173.8Hz) |
|
|

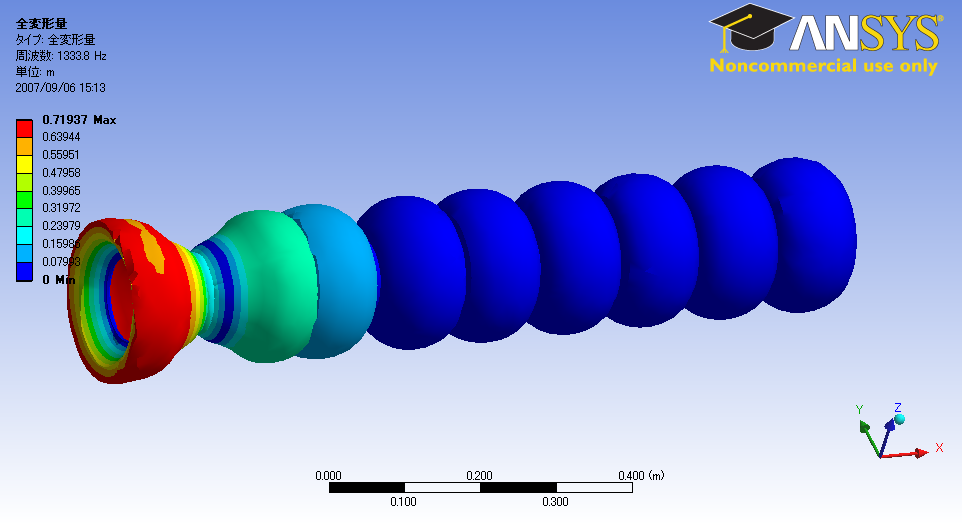

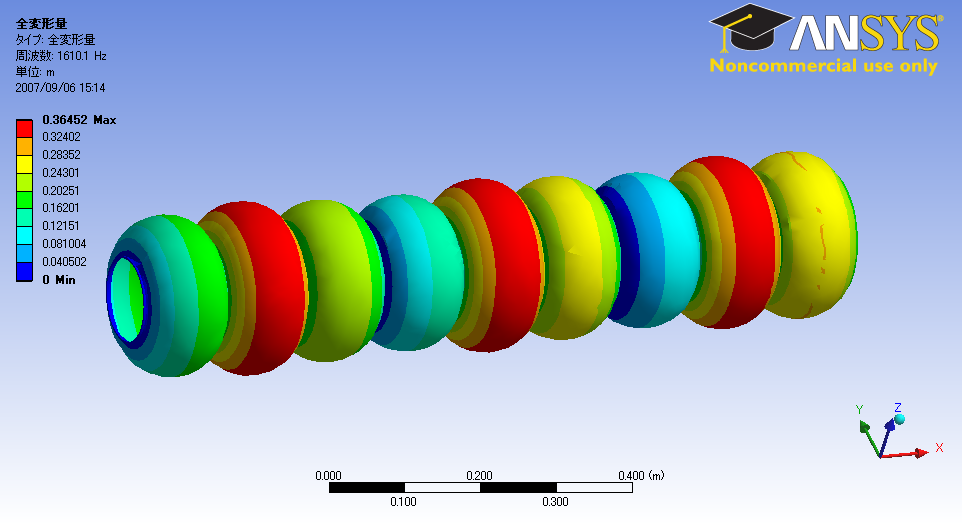

| モード27 (1333.8Hz) | モード28 (1610.1Hz) |
|
|

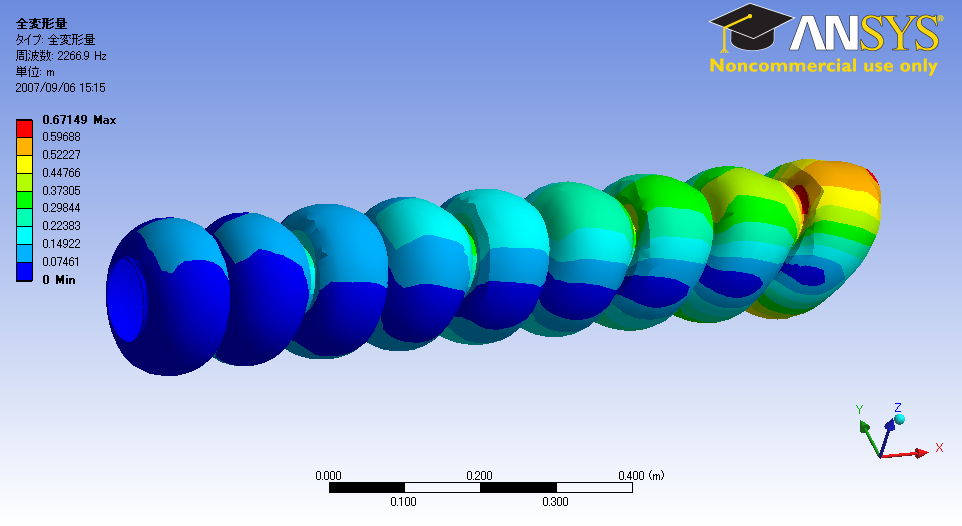

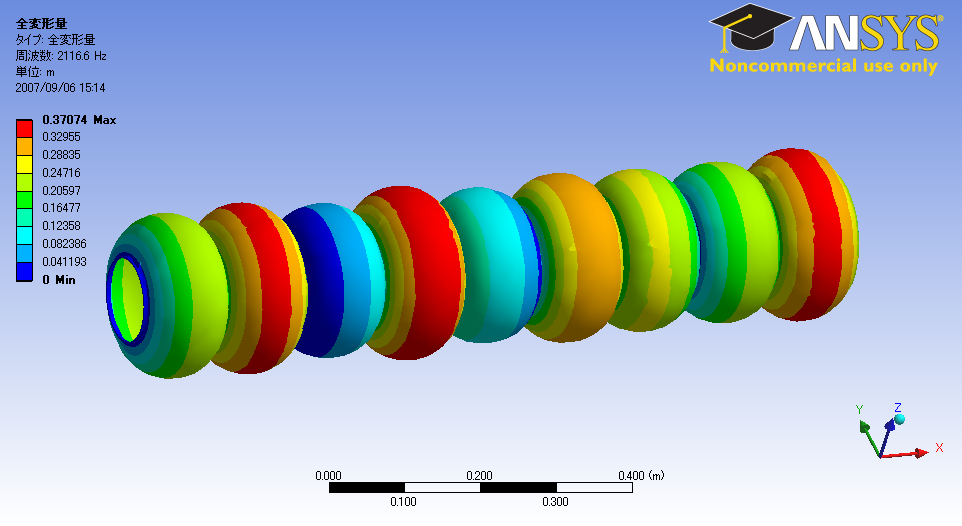

| モード29 (2116.6Hz) | モード30 (2266.9Hz) |
|
|

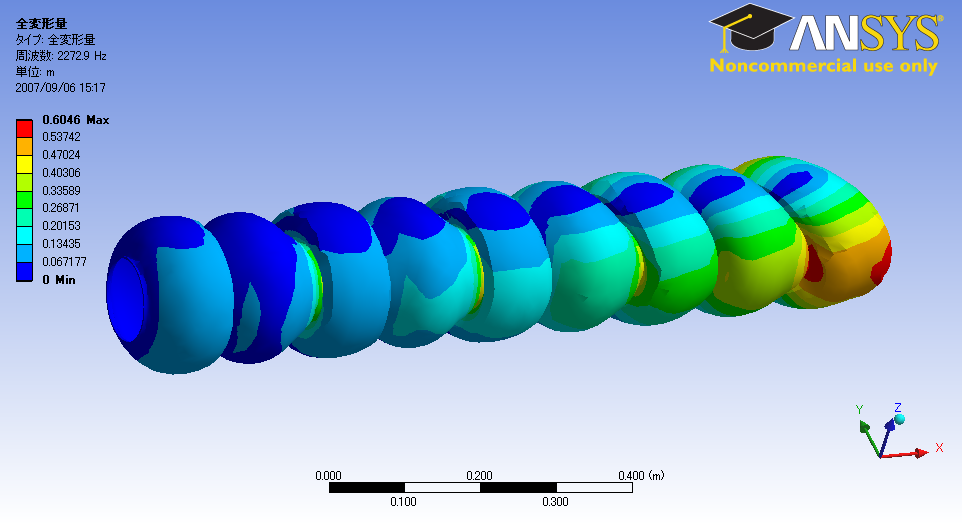

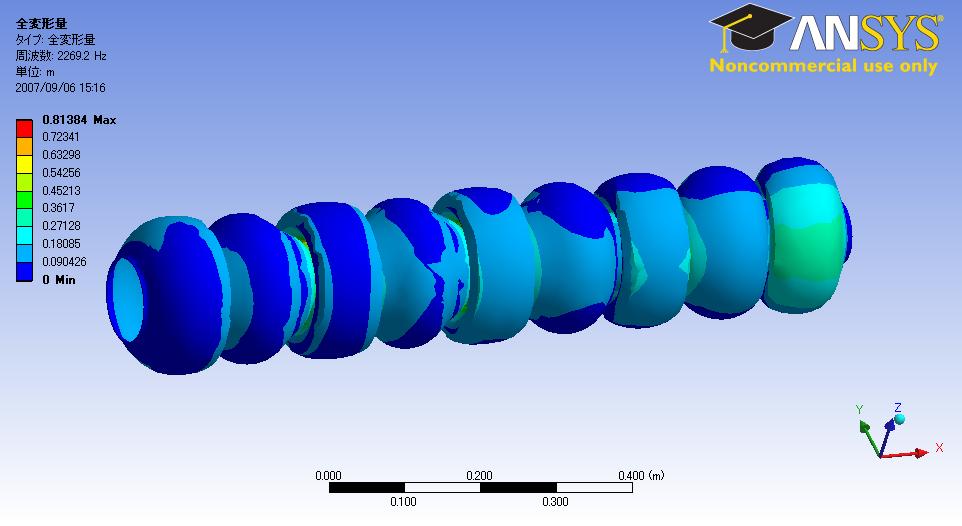

| モード31 (2269.2Hz) | モード32 (2272.9Hz) |
|
|

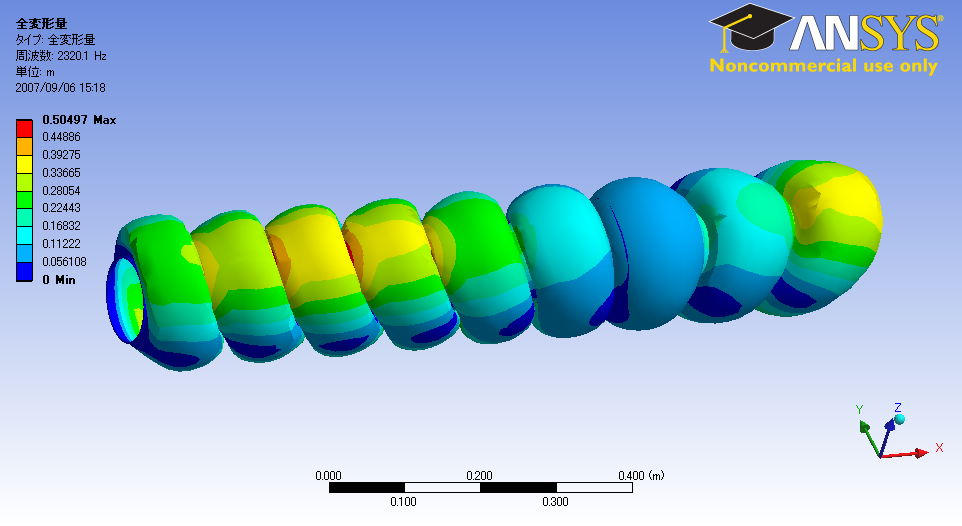

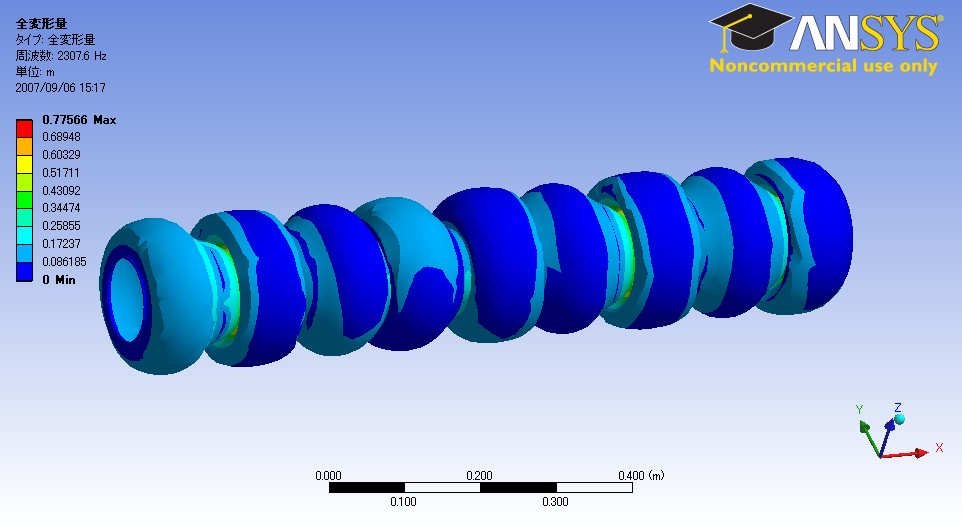

| モード33 (2307.6Hz) | モード34 (2320.1Hz) |
|
|

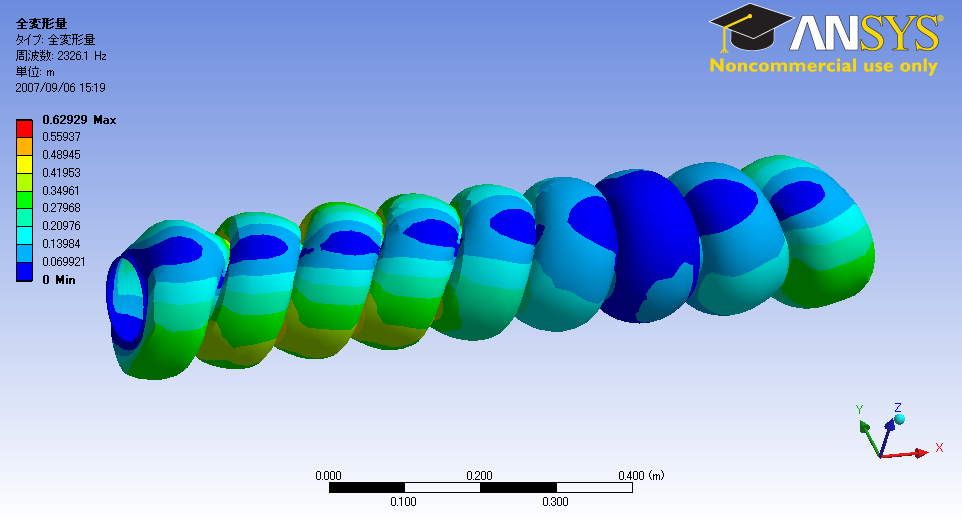

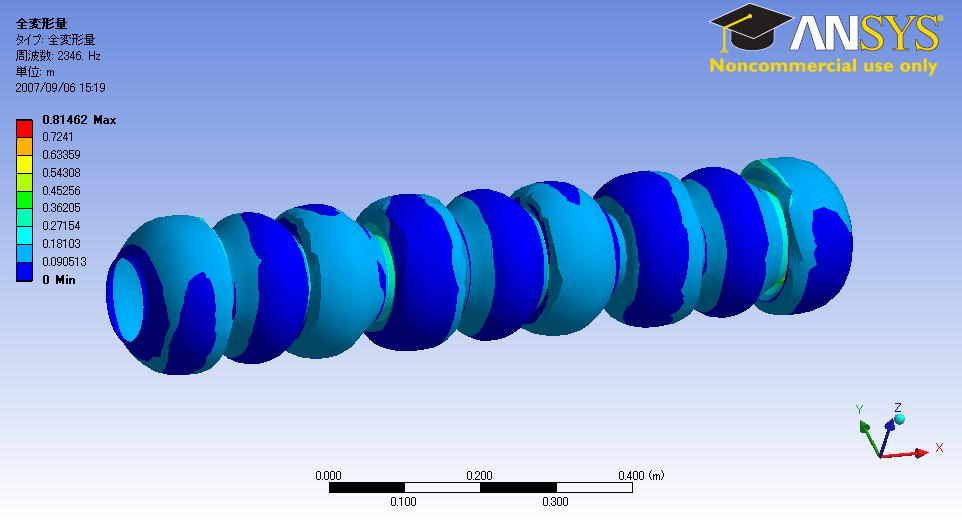

| モード35 (2326.1Hz) | モード36 (2346Hz) |
|
|

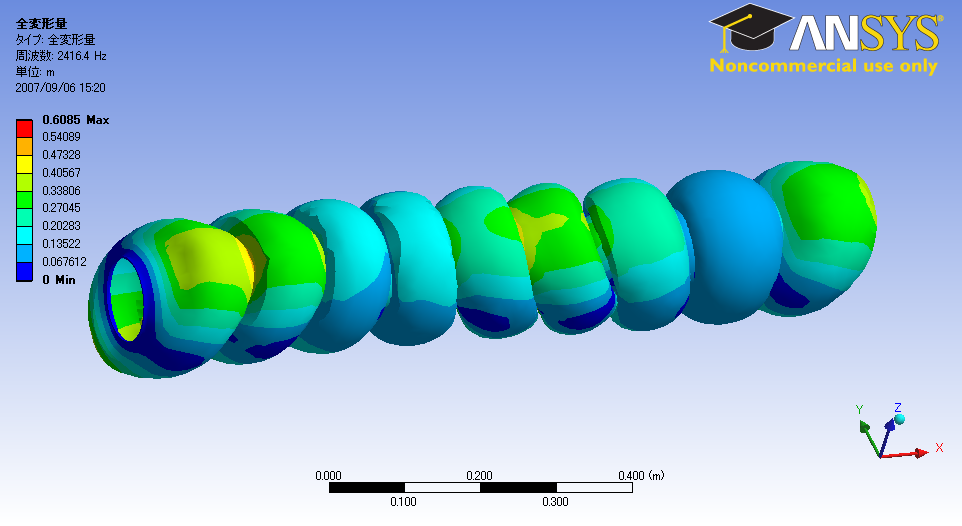

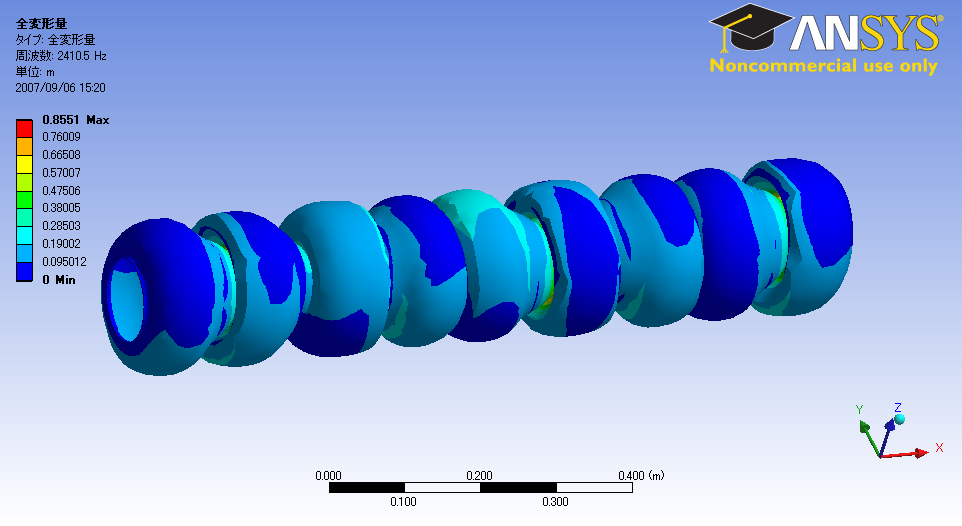

| モード37 (2410.5Hz) | モード38 (2416.4Hz) |
|
|

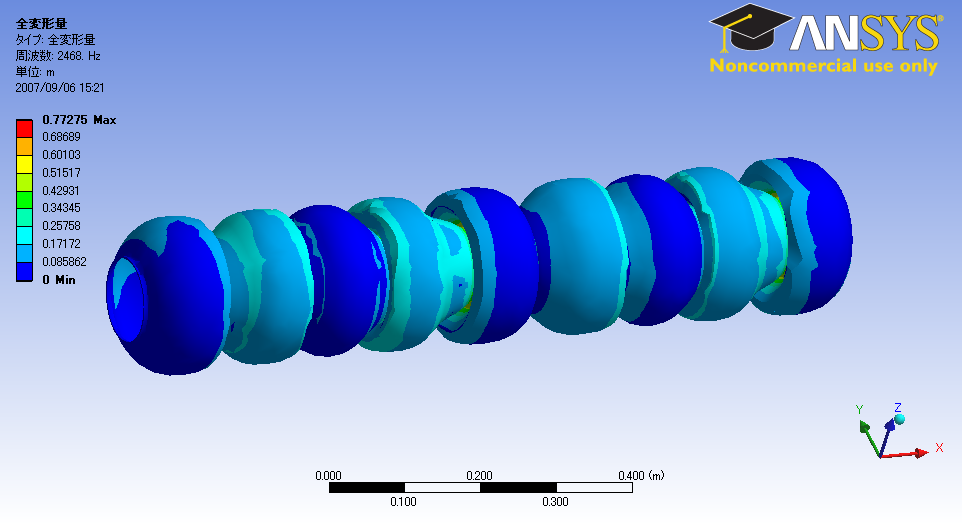

| モード39 (2422.2Hz) | モード40 (2468Hz) |
|
|
